MEBC-08全自動變比組別測試儀頁面說明

來源：武漢摩恩    更新時間：2018-04-11

儀器自檢界面

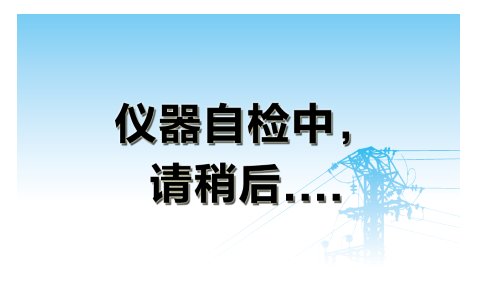

  儀器相關初始化完成后，將進行內部的自檢，如圖2所示。

                              圖 2

6.3 主菜單

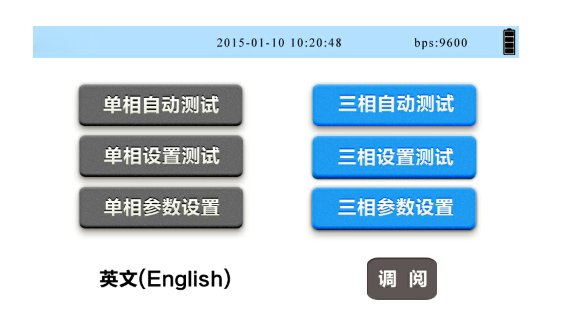

儀器自檢完成后，會自動進入到主菜單，如圖3所示。

                                     圖 3

主菜單主要分為 測試操作選項局域、時間顯示區域、提示信息顯示區域、 語言修改按鍵、調閱歷史記錄按鍵 五個部分。

   A）測試操作選項局域：

   <單相自動測試> :儀器自動進行單相測試，無需輸入參數。

   <單相設置測試> ：根據<單相參數設置>里已設置好的參數進行測試。

   <單相參數設置> : 對<單相設置測試>進行測試相關參數的輸入菜單。

   <三相自動測試> :儀器自動進行三相測試，無需輸入參數。

   <三相設置測試>：根據<三相參數設置>里已設置好的參數進行測試。

   <三相參數設置>: 對<三相設置測試>進行測試相關參數的輸入菜單。

B）時間顯示區域：

   顯示當前的萬年歷信息，格式如：2015-01-20 10:20:48 。點擊此處的時間，可以進入時間修改菜單，對當前的萬年歷時間進行修改。

C）提示信息區域：

   當前界面顯示的提示信息為RS485通信口的波特率值。

D）語言修改按鍵：

   點擊語言修改按鍵（中英文切換），可以實時的切換儀器顯示的語言。

E）調閱歷史記錄按鍵：

   點擊調閱歷史記錄按鍵，可以進入歷史記錄界面，方便查看相關測試記錄的操作。



6.4 自動測試

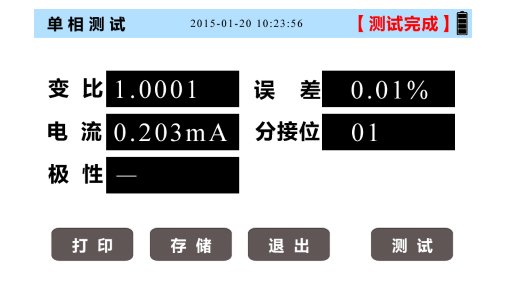

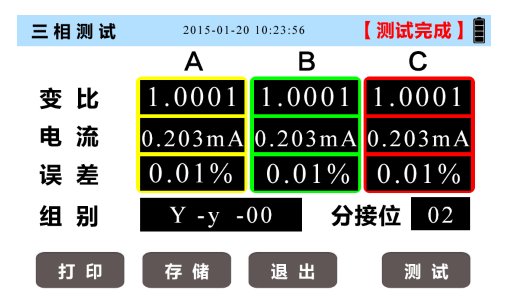

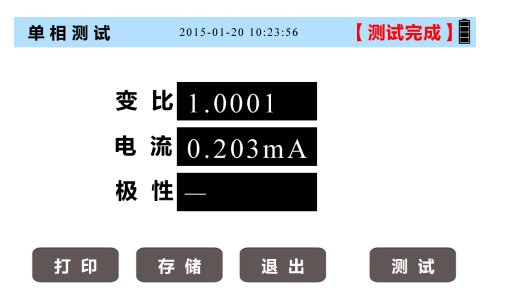

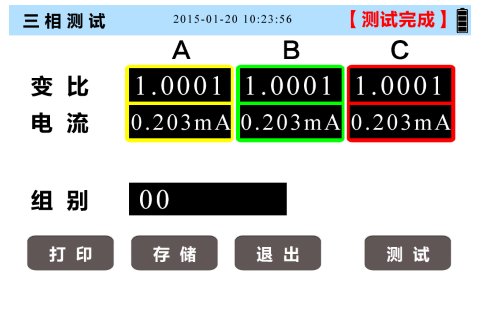

      儀器可以進行單相和三相的自動測試，無需輸入參數。當儀器測試過程中，右上角會提示【正在測試】，測試完成后會提示【測試完成】，單相自動測試界面如圖4，三相自動測試界面如圖5。

                              圖  4

                             圖   5



6.5 帶參數的測試

   <單相參數設置> :

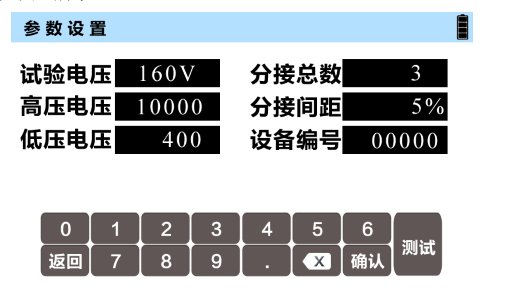

     點擊主菜單面板上的此<單相參數設置>按鍵，儀器將進入<單相設置測試>的相關參數設置，如圖6所示。

                              圖  6

     其中：

     試驗電壓：當儀器為交流供電時，有160V和10V兩個選項。當儀器為直流供電時，儀器根據負載大小自動調整測試電壓值。

     高壓電壓：變壓器高壓側額定電壓。

     低壓電壓：變壓器低壓側額定電壓。

分接總數：變壓器高壓分接個數。

分接間距：變壓器等分接間距。

設備編號：被測設備的編號。

注：① 正確的輸入變壓器的高壓電壓、低壓電壓、分接總數、分接間距這四個數據后，測量結果會自動顯示分接位置數和此分接的誤差值。

    ② <單相設置測試>所需的參數是在此處進行設置的，如果多次測試所需的參數相同，即可不進入參數設置菜單，直接點擊<單相設置測試>按鍵進行測試。

參數設置完成后，點擊右下角的測試鍵，即可進行測試，測試的結果和<單相設置測試>相同，如圖7。

圖   7

     <三相參數設置> :

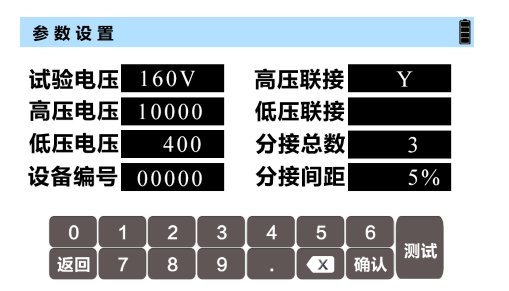

     點擊主菜單面板上的<三相參數設置>按鍵，儀器將進入<三相設置測試>的相關參數設置，如圖8。

                           圖   8

其中：

    試驗電壓：當儀器為交流供電時，有160V和10V兩個選項。當儀器為直流供電時，儀器根據負載大小自動調整測試電壓值。

    高壓電壓：變壓器高壓側額定電壓。

    低壓電壓：變壓器低壓側額定電壓。

分接總數：變壓器高壓分接個數。

分接間距：變壓器等分接間距。

設備編號：被測設備的編號。

高壓聯接：選擇高壓側的聯接方式，選項如下：

           Y，YN，D，Z

低壓聯接：選擇高壓側的聯接方式，選項如下：

           Y，YN，D，Z

(此選項僅適用于八柱和八柱帶電池型，六柱和六柱帶電池此項不可選)

注：① 正確的輸入變壓器的高壓電壓、低壓電壓、分接總數、分接間距這四個數據后，測量結果會自動顯示分接位置數和此分接的誤差值。

            ② <三相設置測試>所需的參數是在此處進行設置的，如果多次測試所需的參數相同，即可不進入參數設置菜單，直接點擊<三相設置測試>按鍵進行測試。

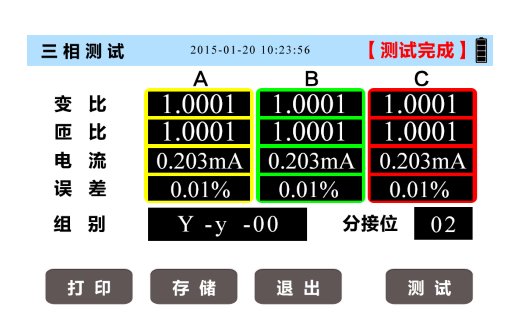

參數設置完成后，點擊右下角的測試鍵，即可進行測試，測試的結果和<三相設置測試>相同，八柱和八柱帶電池型如圖9，六柱和六柱帶電池型如圖10。

                                    圖  9

                               圖  10

6.6 歷史記錄界面

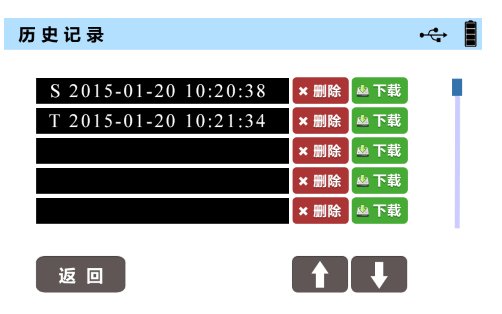

   選擇主菜單的<調閱>鍵，即可進入歷史記錄界面，如圖11所示：

 圖 11

儀器共可以存儲50組數據，每屏顯示5組數據目錄，共10屏。用戶可以通過“↑”“↓”來翻動屏幕，同時右面的藍色進度條提示當前的滾屏位置。當數據存滿50組時，zui新的數據會覆蓋掉zui舊的數據。每組數據可以分別進行數據的刪除和導出到USB設備。

目錄由數據類型和數據測試時間組成，例如：S 2015-01-20 10:20:38，其中S標示這組測試數據是單相測試的數據，如果測試的數據是三相測試數據，則為T。后面的時間標示的是測試數據時的時間。單擊目錄上的數據即可進入具體的數據顯示頁面，例如：單相自動測試的記錄頁面如圖12.

在查看記錄的頁面，也可以通過按“打印”來進行當前數據的打印。

                                 圖  12
