MOEORW-9800A無線高低壓核相儀測試步驟

來源：武漢摩恩更新時間：2018-04-20

MOEORW-9800A無線高低壓核相儀測試步驟
1、接線：
首先用放電棒將電纜各相線對地充分放電；將低壓脈沖測試線的插頭接主機頂接口板的測距插口，測試線的的兩個夾鉗接故障相和地（或兩故障相），如圖3-3-1所示：

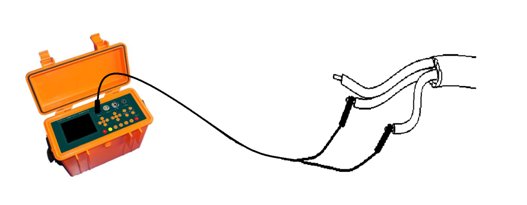

圖3-3-1 低壓脈沖法接線圖
2、選擇工作模式：
長按開關鍵打開電源，MOEORW-9800A無線高低壓核相儀自動識別接入的測試線類型，進入低壓脈沖測距模式，低壓脈沖法的顯示界面如圖3-3-2所示：

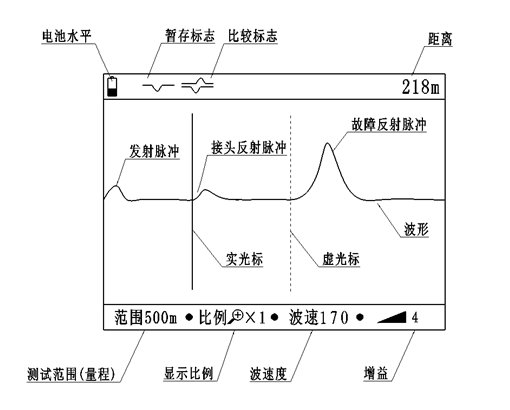

圖3-3-2 低壓脈沖法顯示界面

3、選擇測試范圍：
初始測試時選擇的范圍應大于電纜全長至少幾百米，如：電纜全長為800m，則應選擇2km范圍，而不應選擇1km。若發現可疑點較近，為了得到更高的測距分辨率，可以適當將范圍縮小。每改變一次范圍，儀器會自動進行一次測試。
4、設定波速：
根據電纜的類型設定合適的波速。
幾種常用電力電纜的波速為：
? 交聯聚乙烯電纜：波速170m/us
? 油浸紙電纜：波速160m/us
? 聚乙烯全塑電纜：波速201m/us
? 橡膠電纜：波速220m/us
不同生產廠家或不同批次的電纜，即使是相同型號，其波速也會有細微差別，當需要精確測距時，需根據已知的電纜全長校準波速度，參見本節第11條。
5、測試：
按一次測試鍵，即進行一次脈沖發射，“信號”指示燈閃爍，MOEORW-9800A無線高低壓核相儀接收和處理脈沖反射信號，并進行顯示。
6、調整增益：
增益是指儀器對信號的放大倍數，調節增益可以改變的波形幅值，一般要調到需要的波形幅值足夠大且不失真。
增益調整方法：按測距/聲音＋/－鍵，可以調整信號增益。每改變一次增益，MOEORW-9800A無線高低壓核相儀自動進行一次測試。
7、光標定位：
反射脈沖波形的起始位置是故障位置。將光標移動到脈沖波形開始有明顯變化的位置（如圖3.4.2虛光標位置），屏幕右上角顯示的距離就是故障距離。
注意：光標在其他位置時，顯示的距離沒有意義。
自動定位方法：按定位/確認鍵，MOEORW-9800A無線高低壓核相儀進行自動光標定位。如果自動定位沒有得到正確結果，應進行人工定標。
手動光標定位方法：按和鍵，可以左右移動光標。圖3-3-3為一個典型的低阻短路故障波形，虛線光標位置即為故障點距離：320m。因為波形向下，故判斷為短路故障；若波形向上，則為斷線故障。

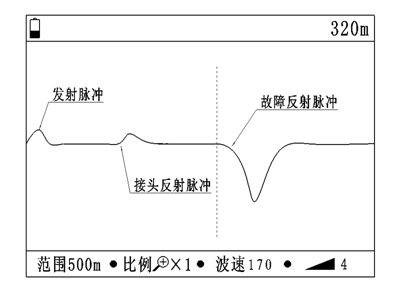

圖3-3-3典型的低阻短路故障波形定位
8、波形縮放：
如果需要精細觀察，從而得到更高的測距分辨率，可以將波形進行水平縮放。
波形縮放方法：按鍵將波形放大；按鍵將波形縮小。
在波形放大狀態，無法進行自動定位。
9、波形暫存和比較：
通過比較電纜故障線對和完好線對的波形，可以更容易識別故障點。
波形比較方法：首先測試得到故障線對波形，按暫存鍵，將當前波形在MOEORW-9800A無線高低壓核相儀內存中暫存，屏幕左上角顯示暫存標志。然后在條件不變的情況下測試一條完好線對的波形，按比較鍵，屏幕上將同時顯示兩條波形，屏幕上部顯示雙波形比較標志。通過比較兩波形的異同，可以幫助尋找故障點。如圖3-3-4所示：

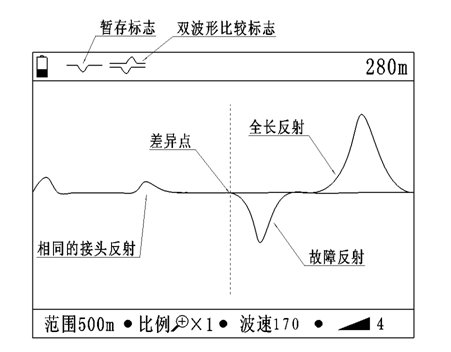

圖3-3-4波形比較
10、相對距離測量：
若需得到故障點和參照點（如電纜接頭）的相對距離，操作如下：
ME-9800 遠程服務電力電纜故障測試系統開機后默認實光標在零距離位置；調整虛光標將其移動到參照點；按光標切換鍵，實光標和虛光標的位置互換，現在實光標位于參照點，虛光標位于零距離；調整虛光標移動到故障點，顯示的距離值即為兩者之間的相對距離，如圖3-3-5所示。

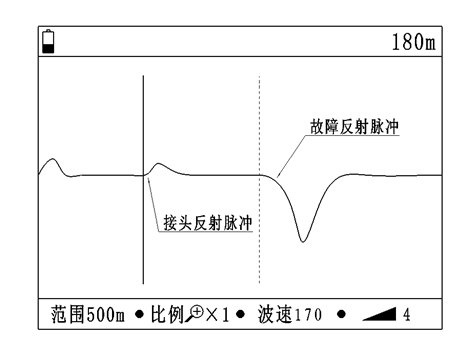

圖3-3-5 相對距離測量

11、波速度校準：
根據已知的電纜全長，可以精確校準波速度。
用一段已知長度的同類型電纜，測量其對端開路和短路波形并比較，將虛光標移動到波形明顯分叉處，調整波速使得長度測量值和已知長度相同，則此時的波速為本條電纜的實際波速。

12、波形存儲和查看：
ME-9800 遠程服務電力電纜故障測試系統內置2GB的SD卡進行波形存儲。
按存儲鍵將在SD卡中存儲當前測試的波形，按調出鍵后，屏幕顯示zui后一次存儲的波形，用上和下鍵可以選擇顯示其他波形，按測試鍵可以退出波形查看狀態。

13、遠程服務：
MOEORW-9800A無線高低壓核相儀通過藍牙和平板電腦聯機，在后臺軟件的支持下，計算機能夠完全控制儀器進行任何操作，并能將儀器內置SD卡中存儲的波形數據導入，在后臺軟件的支持下可以進行存檔、分析和打印。
需要時能通過3G、GPRS等上網方式和MOEORW-9800A無線高低壓核相儀生產方的技術服務計算機連線，由廠方技術人員遙控儀器，協助用戶進行測試。
聯機和遠程服務的詳細說明，請參照平板電腦聯機測試軟件的幫助文件。
