ME-715絕緣子故障檢測儀儀器結構

來源：m.anfufu.com 更新時間：2018-05-04

ME-715絕緣子故障檢測儀儀器結構
（一）整機構成
1.絕緣子故障檢測儀外觀：

主偵測器外觀如下圖所示：

偵測器主機外觀如下：

2.絕緣子故障檢測儀結構說明：
微電腦主機：絕緣子故障檢測儀核心處理中心，處理高頻傳感器傳來的信號，然后對信號加以分析，放大等處理，zui后形成輸出。主要有以下幾個部件：
操作鍵盤：完成必要的操作
環境傳感器：測試當前環境數據并傳送至主機
電源接口：外接電源適配器，完成對偵測器的充電工作
靈敏度旋鈕：以便于在不同環境下適當調節絕緣子故障檢測儀對信號的靈敏程度
耳機接口：插入耳機，供工作人員實時監聽信號聲音
U盤接口：用于插入U盤，以便主機與電腦連接
液晶顯示屏：進行必要的顯示
主偵測器：偵測時完成信號收集、轉換、傳輸等功能，集成有激光器、傳感器，鎖定開關、瞄準鏡等部件，配合主機完成偵測工作。主要有以下幾個部件：
合金支架：主偵測器主要構成部件，設計精密合理
激光器：大功率激光源
高倍目鏡：高倍瞄準鏡，輔助激光器完成故障點定位
集波器：拋物面結構，收集絕緣子放電發出的特征聲波
高頻傳感器：接收絕緣子放電發出的特征聲波，并將其轉換為電信號，傳送至主機。
瞄準鏡：配合激光完成精確定位
鎖定開關：中斷并鎖定當前工作狀態，以便工作人員觀看并進一步操作
手柄：人體工程造型，方便工作人員手持偵測器工作
背帶環：用于連接背帶
其它配件：
高精度耳機：高精度還原聲效
電源適配器： 12V開關電源，恒壓恒流
3. 顯示說明：

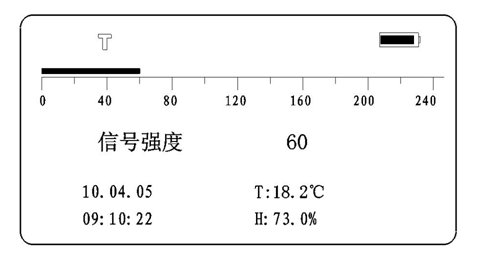

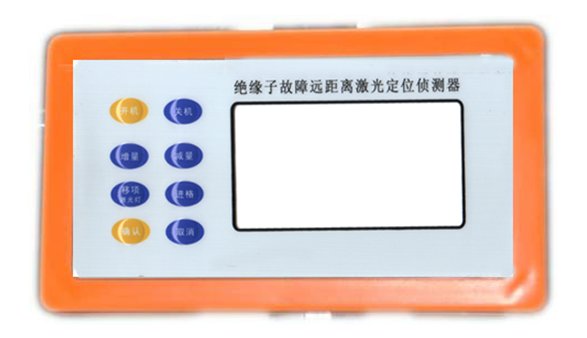

主機本身內嵌一塊點陣液晶顯示屏，顯示內容為：當前絕緣子故障檢測儀的狀態信息，工作時顯示接收到信號的強度及電池狀態信息等。主機面板及液晶顯示屏如下圖所示：
