    互感器綜合測試儀_互感器測試儀面板結構

    來源:m.anfufu.com    更新時間:2019-05-14

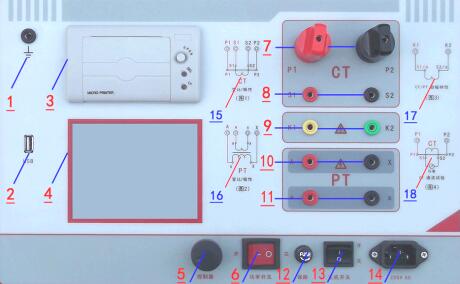

    互感器綜合測試儀面板
    互感器綜合測試儀面板注釋:
    1 —— 設備接地端子
    2 ——通訊口
    3 ——打印機
    4 ——液晶顯示器
    5 ——控制器
    6 ——過流保護(功率)開關
    7 ——P1、P2:CT變比/極性試驗時,大電流輸出端口
    8 ——S1、S2:CT變比/極性試驗時,二次側接入端口
    9 ——K1、K2:CT/PT勵磁(伏安)特性試驗時,電壓輸出端口
    10 ——A、X :PT變比/極性時,一次側接入端口
    11 ——a、x :PT變比/極性時,二次側接入端口
    12 ——設備保險
    13 ——主機電源開關
    14 ——主機電源插座
    15 、16、17、18——主要功能接線簡圖
    互感器綜合測試儀操作方式及主界面介紹
    7.1.控制器使用方法
    控制器有三種操作狀態:“左旋”,“右旋”,“按下”。使用控制器的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。
    7.2.主菜單 (見圖2)
    主菜單共有“勵磁”、“變比極性”、 “交流耐壓”、“一次通流” 、“數據查詢”、“退磁”、“返回”7種選項,可以使用控制器進行選擇和設置。

    圖2, CT主界面

    圖3,PT主界面
