多功能鉗形接地測試儀廠家

來源：m.anfufu.com 更新時間：2019-12-03

多功能鉗形接地測試儀廠家簡介
武漢摩恩提供多功能鉗形接地測試儀廠家價格、多功能鉗形接地測試儀廠家報價，產品選型，技術支持，ME2000E+/ME2100E+是我公司技術研發團隊對技術品質的卓越追求，通過不斷創新完善推出的一款高端多功能鉗形接地測試儀，具有RS232通訊接口，存儲數據可以上傳電腦，通過軟件分析、報表、打印等。同時具有40A漏電流測試及更多其他功能，廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。

一．多功能鉗形接地測試儀廠家簡介
ME2000E+/ME2100E+是我公司技術研發團隊對技術品質的卓越追求，通過不斷創新完善推出的一款高端多功能鉗形接地測試儀，具有RS232通訊接口，存儲數據可以上傳電腦，通過軟件分析、報表、打印等。同時具有40A漏電流測試及更多其他功能，適合于更廣闊的場所。主要性能體現在：
突破開機長時間自檢等待，開機立即進入測試。
突破繼電器自檢方式，采用xian進的算法及數字集成處理技術。
突破老款產品笨重的問題，更加符合手持儀表的特性。
全新外觀設計，面板6鍵操作，性能直通。
增加了聲光報警功能，“嘟--嘟--嘟--”報警聲。
增加了干擾信號識別指示功能，“嘟--嘟--嘟--”聲提示。
測量范圍更大：0.01Ω-1200Ω、0.00mA-40.0A。
存儲數據99組，功耗更低，zui大啟動、工作電流小于50mA。
監控軟件具有在線實時監控、歷史查詢、動態顯示，具有軟件報警設置、歷史數據讀取、查閱、保存、分析、zui大zui小平均值顯示、報表等功能。歷史數據可以選擇保存為Txt文本或Word格式。

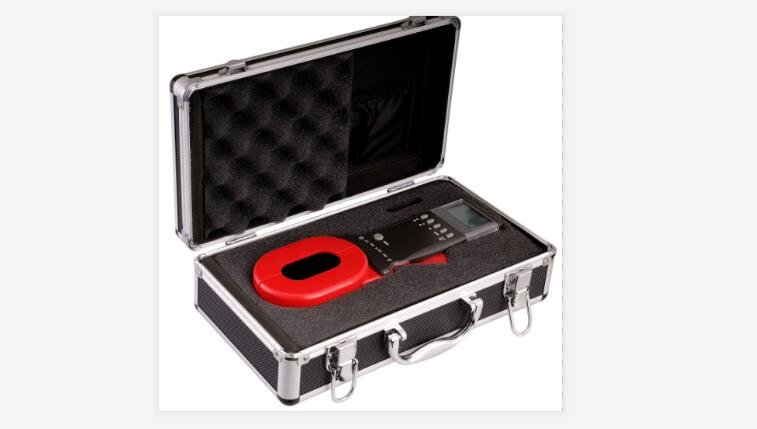

ME系列鉗形接地測試儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因為ME系列鉗形接地測試儀測量的是接地體電阻和接地引線電阻的綜合值。ME系列鉗形接地測試儀有長鉗口及圓鉗口之分，長鉗口特別適宜于扁鋼接地的場合。
二．多功能鉗形接地測試儀廠家規格
1．型號區別

型號	鉗口尺寸	說明
ME2000E+	65mm×32mm	長鉗口
ME2100E+	Φ32mm	圓鉗口

2．量限及準確度

測量模式	測量范圍	分辨力	準確度
電阻	0.010Ω-0.099Ω	0.001Ω	±（1%＋0.01Ω）
	0.10Ω-0.99Ω	0.01Ω	±（1%＋0.01Ω）
	1.0Ω-49.9Ω	0.1Ω	±（1%＋0.1Ω）
	50.0Ω-99.5Ω	0.5Ω	±（1.5%＋0.5Ω）
	100Ω-199Ω	1Ω	±（2%＋1Ω）
	200Ω-395Ω	5Ω	±（5%＋5Ω）
	400-590Ω	10Ω	±（10%＋10Ω）
	600Ω-880Ω	20Ω	±（20%＋20Ω）
	900Ω-1200Ω	30Ω	±（25%＋30Ω）
電流	0.00mA -9.95mA	0.05mA	±（2.5%＋2mA）
	10.0mA -99.0mA	0.1mA	±（2.5%＋5mA）
	100mA -300mA	1mA	±（2.5%＋20mA）
	0.30A-2.99A	0.01A	±（2.5%＋0.1A）
	3.0A-9.9A	0.1A	±（2.5%＋0.3A）
	10.0A-19.9A	0.1 A	±（2.5%＋0.5A）
	20.0A-40.0A	0.1 A	±（3%＋1A）

3．技術規格

測量模式	測量范圍	分辨力	準確度
電阻	0.010Ω-0.099Ω	0.001Ω	±（1%＋0.01Ω）
	0.10Ω-0.99Ω	0.01Ω	±（1%＋0.01Ω）
	1.0Ω-49.9Ω	0.1Ω	±（1%＋0.1Ω）
	50.0Ω-99.5Ω	0.5Ω	±（1.5%＋0.5Ω）
	100Ω-199Ω	1Ω	±（2%＋1Ω）
	200Ω-395Ω	5Ω	±（5%＋5Ω）
	400-590Ω	10Ω	±（10%＋10Ω）
	600Ω-880Ω	20Ω	±（20%＋20Ω）
	900Ω-1200Ω	30Ω	±（25%＋30Ω）
電流	0.00mA -9.95mA	0.05mA	±（2.5%＋2mA）
	10.0mA -99.0mA	0.1mA	±（2.5%＋5mA）
	100mA -300mA	1mA	±（2.5%＋20mA）
	0.30A-2.99A	0.01A	±（2.5%＋0.1A）
	3.0A-9.9A	0.1A	±（2.5%＋0.3A）
	10.0A-19.9A	0.1 A	±（2.5%＋0.5A）
	20.0A-40.0A	0.1 A	±（3%＋1A）

三．多功能鉗形接地測試儀廠家鉗表結構

1. 長鉗頭:65×32mm2.圓鉗頭:Φ32mm
3.扳機：控制鉗口張合4. HOLD鍵：鎖定/解除顯示/存儲
5. POWER鍵：開關機/退出等 6. MEM鍵：數據查閱鍵
7. AL報警功能鍵：報警功能開啟/關閉/報警臨界值設定
8. 電阻測量切換鍵Ω/右箭頭鍵
9. *電流測量切換鍵A/左箭頭鍵
10.液晶顯示屏
11.RS232接口
四．多功能鉗形接地測試儀廠家測量接地電阻的注意事項
1．用戶有時會用ME和傳統的電壓電流法進行對比測試，并出現較大的差異，對此，我們敬請用戶注意如下問題：
⑴．用傳統的電壓電流法測試時是否解扣了（即是否把被測接地體從接地系統中分離出來了）。如果未解扣，那么所測量的接地電阻值是所有接地體接地電阻的并聯值。
測量所有接地體接地電阻的并聯值大概是沒有什么意義的。因為我們測量接地電阻的目的是將它與有關標準所規定的一個允許值進行比較，以判定接地電阻是否合格。
例如：在GB50061-97 “66KV及以下架空電力線路設計規范”中所規定的接地電阻允許值是針對所謂“每基桿塔”而規定的。在標準的條文解釋中明確指出：“每基桿塔的接地電阻，是指接地體與地線斷開電氣連接所測得的電阻值。如果接地體未斷開與地線的電氣連接，則所測得的接地電阻將是多基桿塔并聯接地電阻”。
這個規定是相當明確的。
前已述及，用ME系列鉗表測量出的結果是每條支路的接地電阻，在接地線接觸良好的情況下，它就是單個接地體的接地電阻。
十分明顯，在這種情況下，用傳統的電壓電流法和ME系列鉗表測試，它們的測量結果根本就沒有可比性。被測對象既然不是同一的，測量結果的顯著差異就是十分正常的了。
⑵．用ME系列鉗表所測得的接地電阻值是該接地支路的綜合電阻。它包括該支路到公共接地線的接觸電阻、引線電阻以及接地體電阻。而用傳統的電壓電流法在解扣的條件下，所測得的值僅僅是接地體電阻。
十分明顯，前者的測量值要較后者大。差別的大小就反映了這條支路與公共接地線接觸電阻的大小。
應該說明，國家標準中所規定的接地電阻是包括接地引線電阻的。在DL/T621-1997 “交流電氣裝置的接地”中的名詞術語中有如下規定：“接地極或自然接地極的對地電阻和接地線電阻的總和，稱為接地裝置的接地電阻”。
這種規定同樣十分明確。這是因為引線電阻和接地體接地電阻在防雷安全上來說是等效的。
2．測量點的選擇
在某些接地系統中，如下圖所示，應選擇一個正確的測量點進行測量，否則會得到不同的測量結果。
多功能鉗形接地測試儀廠家測量點的選擇

在A點測量時，所測的支路未形成回路，鉗表顯示“OLΩ”，應更換測量點。
在B點測量時，所測的支路是金屬導體形成的回路，鉗表顯示“L 0.01Ω”或金屬回路的電阻值，應更換測量點。
在C點測量時，所測的是該支路下的接地電阻值。
