伏安特性測試儀廠家

來源：m.anfufu.com    更新時間：2020-01-09

伏安特性測試儀廠家簡介
武漢摩恩提供伏安特性測試儀廠家價格、伏安特性測試儀廠家報價，產品選型，技術支持，伏安特性測試儀是公司在成功開發互感器校驗儀的基礎上，詳細分析互感器的數學模型而開發出的互感器現場測試儀器。該儀器可按國家標準測量CT伏安特性及曲線、5%、10%誤差曲線、直阻、變比極性;可直接測量電壓互感器的變比;可定性測量電壓互感器的比差和極性;可現場測量電流和電壓互感器的實際二次負荷等等。適用于實驗室也適用于現場檢測。

一. 伏安特性測試儀廠家設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二. 伏安特性測試儀廠家參考標準
GB 1207-2006、GB 1208-2006
三. 伏安特性測試儀廠家主要特征
? 支持檢測CT和PT
? 滿足 GB1207、GB1208等規程要求.
? 無需外接其它輔助設備，單機即可完成所有檢測項目.
? 自帶微型快速打印機、可直接現場打印測試結果.
? 采用智能控制器，操作簡單.
? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出CT/PT（勵磁）拐點值.
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
? 小巧輕便≤22Kg，非常利于現場測試.
四．伏安特性測試儀廠家測試儀主要測試功能：（見表1）
五. 伏安特性測試儀廠家測試儀主要技術參數： （見表2）

CT	PT
? 伏安特性（勵磁特性）曲線	? 伏安特性（勵磁特性）曲線
? 自動給出拐點值	? 自動給出拐點值
? 自動給出5%和10%的誤差曲線	? 變比測量
? 變比測量	? 極性判斷
? 極性判斷	? 交流耐壓測試
? 一次通流測試	? 鐵心退磁
? 交流耐壓測試
? 鐵心退磁

表1

項    目		參    數
工作電源		AC220V±10% 、50Hz
設備輸出		0～2500V（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值
大電流輸出		0～1000A
勵磁測量精度		≤0.5%（0.2%*讀數+0.3%*量程）
CT 變比測量	范圍	≤5000A/1A(25000A/5A)
	精度	≤0.5%
PT 變比測量	范圍	1KV～500KV
	精度	≤0.5%
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：400mm × 250mm × 250mm  ，  重量：≤22Kg

表2
5.1．工作條件要求
1、輸入電壓 220Vac±10%、額定頻率 50Hz；
2、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全；
3、參數對應的環境溫度是23℃±5℃；
4、保證值在出廠校驗后一年內有效。
六. 伏安特性測試儀廠家產品硬件結構

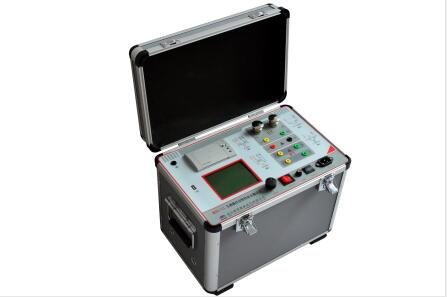

6.1．面板結構: （圖1）


圖1
6.2．面板注釋：
1 —— 設備接地端子
2 ——通訊口
3 ——打印機
4 ——液晶顯示器
5 ——控制器
6 ——過流保護（功率）開關
7 ——P1、P2：CT變比/極性試驗時，大電流輸出端口
8 ——S1、S2：CT變比/極性試驗時，二次側接入端口
9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口
10 ——A、X ：PT變比/極性時，一次側接入端口
11 ——a、x ：PT變比/極性時，二次側接入端口
12 ——設備保險
13 ——主機電源開關
14 ——主機電源插座
15 、16、17、18——主要功能接線簡圖
武漢摩恩提供伏安特性測試儀廠家價格、伏安特性測試儀廠家報價，產品選型，技術支持，伏安特性測試儀是公司在成功開發互感器校驗儀的基礎上，詳細分析互感器的數學模型而開發出的互感器現場測試儀器。該儀器可按國家標準測量CT伏安特性及曲線、5%、10%誤差曲線、直阻、變比極性;可直接測量電壓互感器的變比;可定性測量電壓互感器的比差和極性;可現場測量電流和電壓互感器的實際二次負荷等等。適用于實驗室也適用于現場檢測。
