三倍頻電源發生器

簡介
武漢摩恩提供三倍頻電源發生器廠家價格、三倍頻電源發生器廠家報價，產品選型，技術支持，三倍頻電源發生器廠家是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好地滿足變壓器、互感器感應耐壓試驗的需要。

變壓器、互感器、發電機、電動機等設備的感應耐壓試驗是保證該設備質量符合國家標準的一項重要試驗。線圈繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗，則是電氣設備絕緣試驗中的重要項目。基于縱絕緣試驗中的特殊性，需要通過施加倍頻電源裝置，以提高繞組間絕緣的試驗電壓，從而達到耐壓試驗的目的。
SFQ-81系列三倍頻電源發生器廠家是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好地滿足變壓器、互感器感應耐壓試驗的需要。
產品工作原理：
該裝置是由三臺單相變壓組成，其工作原理如圖一

三倍頻電源發生器工作原理

三臺單相變壓器的一次繞組接成星形，二次繞組接成開口三角形，因為加在一次繞組上的電壓較高，鐵芯飽和，三臺單相變壓器磁通中都有基頻分量和三倍頻分量，三臺單相變壓器二次開口三角形連接使基頻分量相抵消，從而實行開口三角的倍頻電壓輸出，并通過繞組外接單相調壓器，即可實現三倍頻電壓的調節。

三倍頻電源發生器廠家技術參數：
輸入電壓：三相380V，50Hz
輸出電壓：50—500V（zui大750V），150Hz
100—1000V（zui大1500V），150Hz
波形：正弦波，失真度小于１％
容量：1－1000KVA
負載特性：阻性、感性、容性均可

容量KVA	輸入電壓(三相)	輸出電壓	輸出電流	外形尺寸	質 量
3	380V	360V	20A	450×250×320	40kg
12	380V	560V	25A	490×260×335	78kg
24	380V	640V	30A	680×280×400	150kg

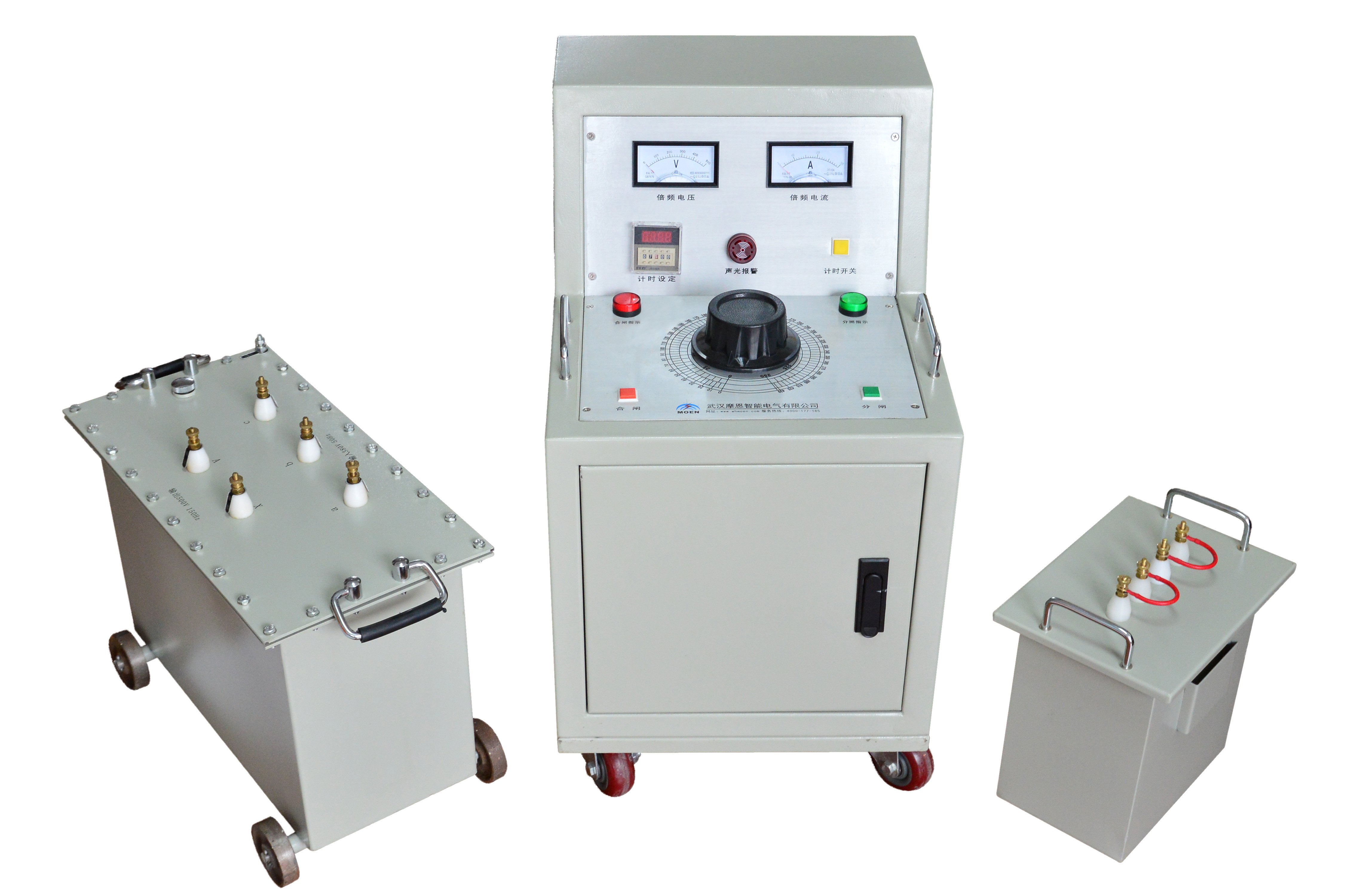

本裝置為分體式設備。即三倍頻電源發生器和三倍頻控制裝置，并設有過濾保護，電流表、三倍頻輸出、電壓表，以進行監視和便于使用，其控制裝置背面板上接線柱如下圖所示（按接線圖將本裝置接入線路中，注意設備接地）

１、接通電源，合上空氣開關，則控制裝置綠色指示燈亮。
２、將調壓器回零，啟動紅色按鈕，則三倍頻電源發生器通電運行，調壓器等待升壓。
３、將調壓器調壓至試驗所需電壓值且嚴密監視控制裝置中的電流和電壓值，并作好詳細記錄。
４、如在試驗過程中，被試品出現匝間、層間或段間、相間絕緣擊穿現象，則控制回路中試驗電流增大，繼電器可立即跳閘，斷電。
５、試驗完畢，將調壓器退回零位。

三倍頻電源發生器廠家外接補償問題：
對容性負載如高壓試驗變壓器、電容式電壓互感器可不外接補償，或外接感性補償。對感性負載，一般外接容性補償，其補償值為感性負載容量的50％。

三倍頻電源發生器廠家成套：
SFQ-81三倍頻電源發生器一臺
測試線一套
使用說明書一份
合格證/產品保修卡一份
出廠試驗報告一份
