變壓器特性綜合控制臺

來源：m.anfufu.com    更新時間：2020-05-26

本文主要針對變壓器特性綜合控制臺功能之一直流電阻測試介紹
變壓器特性綜合控制臺廠家簡介
武漢摩恩提供便變壓器特性綜合控制臺廠家價格，變壓器特性綜合控制臺廠家報價，產品選型，技術支持， 變壓器特性綜合控制臺具有變壓器直流電阻、變壓器有載開關、接地引線導通、導電回路電阻、接地線成組等電阻類測試功能。


變壓器特性綜合控制臺廠家主要功能及特點：
1. 具有變壓器直流電阻、變壓器有載開關、接地引線導通、導電回路電阻、接地線成組等電阻類測試功能。
2. 具有變壓器變比、變壓器空載負載損耗、變壓器短路阻抗、變壓器容量、輸電線路參數、電容電感參數等交流參數測試功能。
3．具有避雷器泄漏電流、介質損耗等絕緣類測試功能。
4. 全部功能通過一個大屏幕觸摸屏完成操作。
5. 具有RS-485,USB,及無線通信接口。

變壓器特性綜合控制臺廠家功能之一直流電阻測試操作方法：

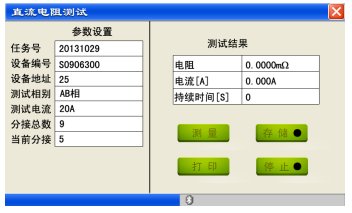

在圖1-3中輕觸“直流電阻測試”進入如圖2-1所示界面，測量前必須進行相應的參數設置 。輕觸圖2-1中“測試參數”按鈕進入圖2-2所示界面， 在此所有參數項都可以修改。

圖1

圖2

各參數說明如下：
設備地址：25 （注：設備地址更改將引起裝置配置變化，請慎重修改?。?br /> 設備編號：可輸入zui多九位數字或英文字符（如出廠編號），用于標識被測設備。一般開頭一位是一位字符，后面兩位代表變壓器類型，后六位代表變壓器容量（運行輸入的zui大容量值為500000），單位為KVA，如變壓器類型為S9，容量為63000KVA，則其編號一欄應輸入：S09063000。
測試相別：當前測試相。
測試電流：測試輸出電流，可選擇固定輸出電流；自動設置的輸出電流是盡量使用較大的電流，可能輸出從0到zui大值的各種電流；手動設置輸出從0到zui大值的各種電流。
分接總數：有載調壓變壓器分接開關分接點總數 。
當前分接：當前分接開關分接點所在位置，分接1對應變壓比zui小的分接點 。
參數設定好后輕觸“測量”按鈕保存參數并進入測量狀態，顯示變化的充電電流和測量時間， 充電完成后自動顯示電阻值 。等數據穩定后，輕觸“停止”按鈕停止當前測試，進入放電狀態，放電結束后， 完成一次電阻測量，按鈕上黑色“●”變成紅色，此時可以進行存儲和打印功能。“存儲”鍵右上方的 黑色“●”變成紅色，表示當前測試數據已存儲。

變壓器特性綜合控制臺廠家功能之一直流電阻測試操作方法主要技術指標：
1.主要技術指標見下表：

電流擋	測量范圍	電流擋	測量范圍
1ｍA	500W～10ｋW	10A	5mW～1W
5ｍA	100W～２ｋW	20A	0.3mW～500mW
30ｍA	20W～300W	50A	0.2mW～150mW
0.2A	3W～50W	75A	0.2mW～100mW
1A	500mW～10W	100A	0.1mW～75mW
5A	10mW～2W
小于上述測量范圍的電阻請使用zui大或自動量程

2.zui高分辨度： 0.1

注意事項：
1、由于本設備輸出電流范圍較大，在測量之前一定要考慮電流選擇不要超過被測設備承受范圍，過大的電流會導致被測電阻因電流熱效應而發生阻值逐漸變化。
2、自動電流擋的輸出電流是盡量使用較大的電流，可能輸出從0到zui大值的各種電流。
3、同一個測試鉗的兩條線要分別接到同顏色的電流和電壓接線柱。
4、每次測試完畢后，等待放電指示結束后再拆測試線，操作者應注意安全。
