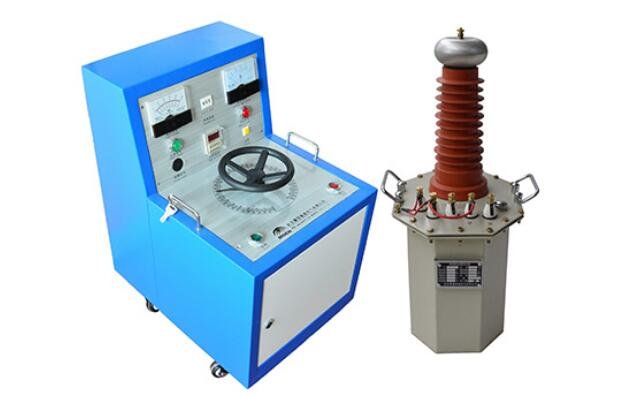

工頻耐壓試驗裝置

來源：m.anfufu.com 更新時間：2020-08-24

智能型

工頻耐壓試驗裝置

---升壓部分
一、工頻耐壓試驗裝置---升壓部分產品簡介
本系列變壓器，利用先進的生產設備，采用線圈環氧真空澆注及CD型鐵芯的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，在質量上提高了絕緣強度和抗濕程度，并有效地削弱了漏磁而大大加強了變壓器承受試驗短路電流的沖擊能力。
本系列產品具有重量輕，體積小，造型美觀，性能穩定，使用攜帶方便等特點，特別適用于現場操作使用，是國內更新換代的新型交直流兩用高壓試驗變壓器。本系列產器適用于電力系統及各電力用戶現場檢測各種電氣設備絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。

二、工頻耐壓試驗裝置---升壓部分通用技術指標
1 輸出電壓波形:正弦波
2 輸出波形畸變率：≤1％。
3 空載損耗:0.2%～0.35%
4 感應耐壓水平：1.1UO/1min。
5 單臺試驗變壓器的短路阻抗為:4.5%～12%（±10%）
6 電壓可調精度為±1%。
7 電壓不穩定度小于1%。
8 過電壓保護功能。
9 表面溫升: ＜55℃
10 額定容量下，允許連續運行時間:0.5小時（需長時間運行的變壓器，可訂制）
11 間續運行時間:
10kVA以下，每間隔2小時，允許連續運行0.5小時
15kVA以上，每間隔4小時，允許連續運行0.5小時
12 一半額定電壓及一半額定電流下，允許連續運行4小時。

三、工頻耐壓試驗裝置---升壓部分主要技術參數
?額定容量： 1.5kVA
?額定輸入電壓： 200V
?額定輸入電流： 7.5A
?試驗電壓： 50kV
?額定輸出電流： 0.03A
?工作時間： 0.5h
?重量： 13kg
尺寸： 250X180X370(mm)

智能型工頻耐壓試驗裝置---控制部分
一、智能型工頻耐壓試驗裝置---控制部分產品概述
本系列設備是根據高壓試驗變壓器獨特的使用范圍而設計生產的，其功能有：
A.過流保護
B.計時聲光報警；
C.高壓電壓直讀；
D.耐壓試驗時間自由設定（數顯）
E.移動式結構（臺式）

二、智能型工頻耐壓試驗裝置---控制部分工作原理
本系列設備是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），以獲得所需要的試驗高壓電壓值。其工作原理見圖1：

三、智能型工頻耐壓試驗裝置---控制部分技術參數、規格及選用配套
該設備的容量是與調壓器是與調壓器的容量而標稱，如果和試驗變壓器（短時30min以內工作制）配套工作，可根據中華人民共和國電力行業標準“DL474.4-92”之規定：P0=0.75P選配。式中P0—試驗變壓器容量；P—調壓器容量。如用于電器專業工廠產品作批量試驗，調壓器容量應等于試驗變壓器容量，即：P0=P。

四、智能型工頻耐壓試驗裝置---控制部分主要技術參數
1.額定容量： 1.5kVA
2.輸入電壓： 220V
3.輸入電流： 6.82A
4.輸出電壓： 0-250V
5.一體式重量： 30kg
6.一體式外形尺寸： 640X440X240（mm）
