當前位置：首頁 > 產品展示 > 十三、SF6氣體檢測設備 > MOEORW-682 SF6 N2混合氣體回收分離設備更新時間：2025-04-24

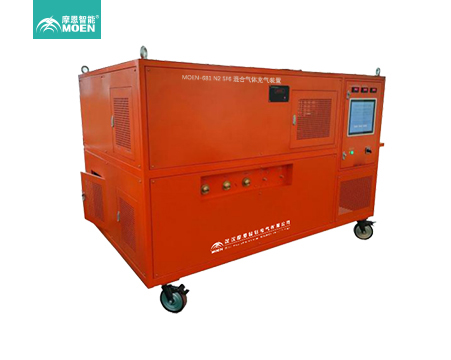

MOEORW-682 SF6 N2混合氣體回收分離設備

執行標準：《JB/DQ2588-90六氟化硫充氣及回收裝置》

產品別稱：SF6 N2混合氣體回收分離設備、氣體回收分離設備、N2混合氣體回收分離設備、氮氣回收分離設備

產品特性：
※采用國際先進的設計原理，大大提高了回收的工作效率和氣體提純后的純度;
※流程圖繪于 PLC 觸摸屏，操作簡便明了；
※重量輕<3000kg，噪聲低<75dB(A)；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MOEORW-682 SF6 N2混合氣體回收分離設備概述
MOEORW-682 SF6 N2混合氣體分離裝置以機電部 JB/DQ2588-90《六氟化硫充氣及回收裝置》為標準，并參考了世界著名品牌的產品，研制生產的 SF6/N2 混合氣體分離裝置具備了管路抽真空、回收、分離、提純、灌瓶和貯存等功能，同時還具有以下特點：
1. 以國際先進的超低溫高壓固化法為其設計原理，大大提高了回收的工作效率和氣體提純后的純度；
2. 配有能自再生的干燥過濾器；
3. 能將 SF6 氣體壓入鋼瓶；
4. 流程圖繪于 PLC 觸摸屏，操作簡便明了；
5. 采用風冷、移動式，可在無水源情況下使用；
6. 重量輕<3000kg，噪聲低<75dB(A)；
7. 設備尺寸：2600*1400*2750mm。

MOEORW-682 SF6 N2混合氣體回收分離設備工作原理
本 SF6/N2 氣體分離提純裝置由真空泵、壓縮機、真空壓縮機、貯存容器、過濾系統、膜分離系統、干燥凈化系統以及各類閥門、儀表等組合而成。
本裝置以超低溫高壓固化分離法為原理，即在回收混合氣體時，根據 SF6 的壓力 —溫度特性，在較高的 SF6 壓縮機工作壓力(<5.0Mpa)條件下，并通過超低溫使之形成固態而進行提純分離；同時在運行過程中，裝置所設置的過濾系統和干燥凈化系統對回收來的 SF6 氣體進行過濾和干燥凈化處理。
本裝置具有回收、充氣、提純、管路抽真空、貯存和氣體干燥凈化等多種功能，同時還具備有充灌鋼瓶的能力。

MOEORW-682 SF6 N2混合氣體回收分離設備技術參數

裝置性能參數

型式		低溫固化,風冷,手推移動式
工作環境溫度		-20℃~40℃
回收	初壓力(MPa)	0.8
	終壓力(KPa)	≤1
	1m3容積所需時間(h/m3)*	≤0.4
抽真空從0.1MPa至133Pa需時間 (h/m3 )**		≤0.25
極限真空(Pa)		≤10
真空保持從133Pa經24小時上升值(Pa)		≤400
年泄漏率		≤1%
回收后SF6氣體純度	水分(PPM/V)***	≤60
	油分(PPM/G)	無
貯存容器	貯存方式	液態
	壓力(MPa)	5
	容積(L)	100
	貯液量(kg)	100
固化方式		超低溫高壓固化
干燥過濾器再生方式		真空加熱活化再生
電源		三相四線制 3Φ 380V
總功率(kW)		≤35
噪聲dB(A)		≤75
設備自重(kg)		≤2500

1）從 0.8MPa 回收到 0 表壓時間小于 0.12 小時/m3 ，從 0 表壓回收到 1000Pa 時間小于 0.28 小時/m3。
2）管道通徑為 DN20，管道長度為 5 米。
3）指氣源含水量為 1000PPM/V 時，經一次回收干燥后氣體含水量。

主要部件性能參數

部件	屬性	單位	具體參數/要求
回收壓縮機	形式		風冷活塞
	理論排氣量	m3/h	30
	zui大排氣壓力	MPa	5
	允許排氣壓力	MPa	4.7
	zui小允許吸氣壓力	KPa	53
	zui大允許吸氣壓力	MPa	0.2
	zui高排氣溫度	℃	130
	潤滑油		無
	功率	kW	11
	電源		3Φ 380V 50Hz
真空泵	抽氣速率	m3/h	63
	極限真空	Pa	≤10
	潤滑油		PRO-100真空泵油
	功率	kW	2.2
	電源		3Φ 380V 50Hz
容器	容器類別		二類
	設計壓力	MPa	5
	設計溫度	℃	100
	貯存容器容積	L	100
	貯存容器貯液量	kg	100
