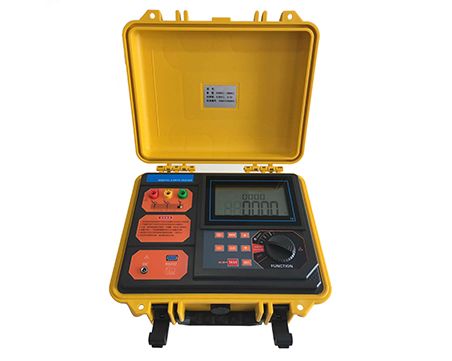

MOEORW-0715接地電阻測試儀

執行標準：DL/T845.4-2004

產品別稱：接地電阻測試儀、數字式接地電阻測試儀、接地電阻測試儀、地阻儀、接地表、接地電阻儀、接地電阻測量儀

產品特性：
※應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量;
※同時能存儲2000組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能；
※接地電阻量程：0.000Ω～3000Ω；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

接地電阻測試儀

產品用途
MOEORW-0715接地電阻測試儀是按新的防雷接地電阻檢測標準而設計制造的，測試電流達20mA，精密3線法或簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。
接地電阻測試儀由主機、測試線、輔助接地棒、數據軟件、通訊線等組成。主機專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光、棒圖指示，一目了然，同時能存儲2000組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。

◆MOEORW-0715接地電阻測試儀技術參數：

功能	接地電阻、接地電壓、低值電阻測量
電源	DC 7.4V 1.8Ah可充鋰電池，充滿電連續使用約10小時
背光	可控背光，適合昏暗場所使用
測量方式	精密三線法、簡易二線法測量接地電阻
測量方法	二三線法測量：額定電流變極法對地電壓：平均值整流(P-E接口之間)
量程	接地電阻：0.000Ω～3000Ω
量程	接地電壓：AC 0.0～100.0V
分辨率	0.001Ω，0.1V
精度	接地電阻： ±2%rdg±5dgt （0.000Ω～29.999Ω） ±2%rdg±3dgt （30.00Ω～299.99Ω） ±2%rdg±3dgt （300.0Ω～3000.0Ω）注：1. 輔助接地電阻100Ω±5%，對地電壓＜5V 2. 5V干擾電壓時的附加誤差≤±5%rdg±5dgt
精度	接地電壓：±2%rdg±3dgt
測試電壓波形	正弦波
測試頻率	128Hz/111Hz/105Hz/94Hz(自動選頻)
短路測試電流	AC 20mA max
開路測試電壓	AC 40V max
顯示模式	6位超大LCD顯示
測量指示	測量中LED閃爍指示，LCD倒計數顯示
LCD尺寸	128mm×75mm
LCD顯示域	124mm×67mm
儀表尺寸	高寬厚：320mm×275mm×145mm
測試線	3條：紅色20m，黃色10m，綠色5m各1條
簡易測試線	2條：紅色1.6m，黑色1.6m各1條
輔助接地棒	2根：φ10mm×150mm
測量時間	對地電壓：約2次/秒；接地電阻：約7秒/次
測量次數	5000次以上(短路測試，測1次，停30秒再測)
線路電壓	AC 100V以下測量
通訊接口	具有RS232接口，軟件監控，存儲數據可以上傳電腦，保存打印
通訊線	RS232通訊線1條，長1.5m
數據保持	保持?jǐn)?shù)據時“HOLD”符號指示
數據存儲	2000組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
數據查閱	查閱數據時“READ”符號指示
溢出顯示	超量程溢出時“OL”符號指示
干擾測試	自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示
報警功能	測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示
電池電壓	當電池電壓降不足時，電池電壓低符號顯示，提醒需要給電池充電。
自動關機	開機15分鐘后自動關機
功耗	背光：25mA Max(單獨背光耗電) 待機：25mA Max(開機后背光關閉) 測量：150mA Max(背光關閉)
質 量	儀表：2.645kg 總質量：5.95kg(含包裝)
工具箱	軍用工具箱設計，可承受約200kg的壓力
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	測量接地電阻： C-E、P-E各端口間AC 280V/3秒
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(儀器面板與箱體之間)
電磁特性	IEC61326(EMC)
參考安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61557-1(接地電阻)； JJG 366-2004(接地電阻表)。
