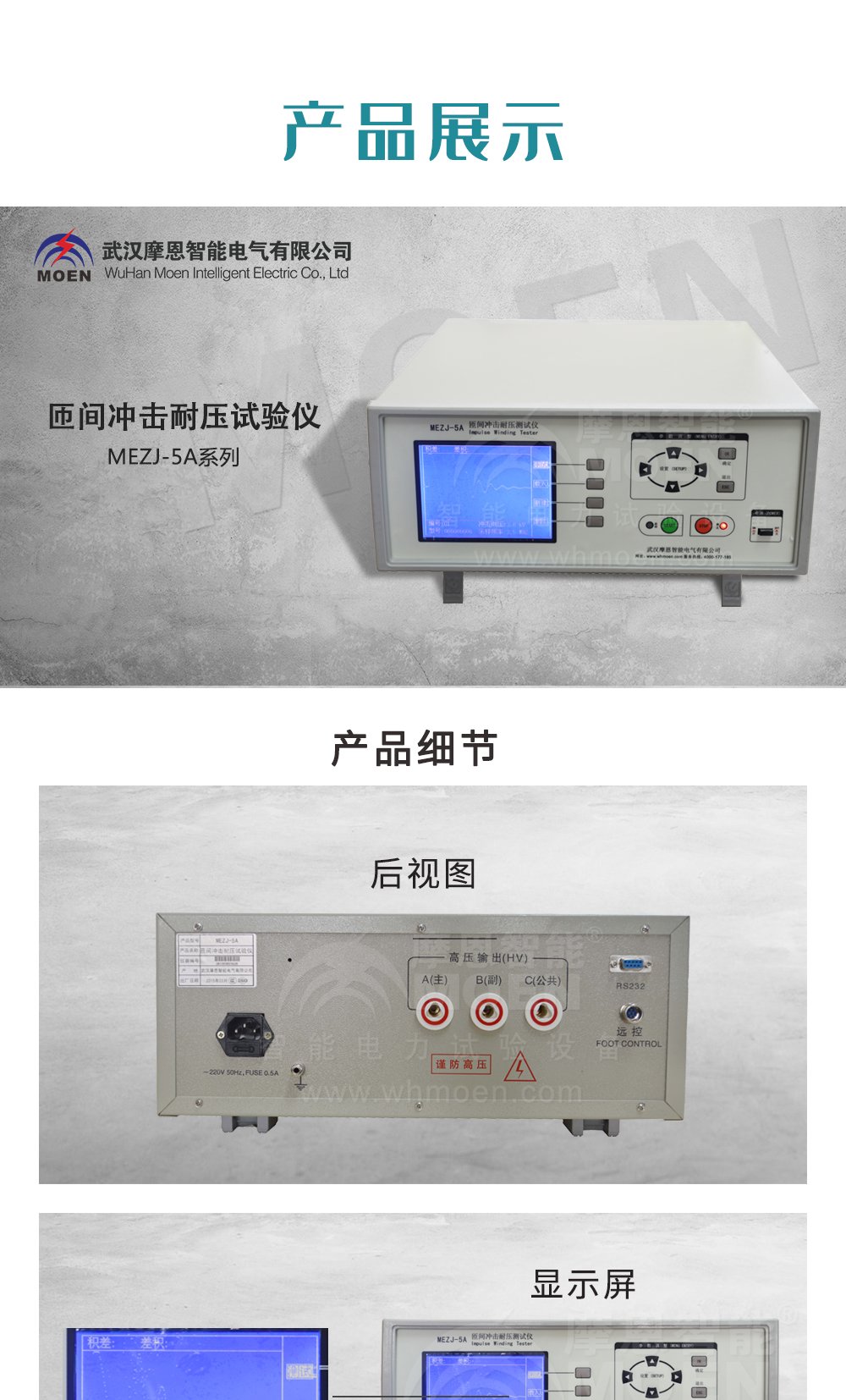

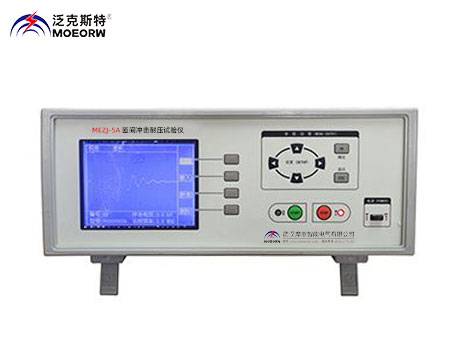

MEZJ-5A 匝間沖擊耐壓試驗儀

執行標準：GB14711-93、GB755-87

產品別名：匝間沖擊耐壓試驗儀、匝間絕緣電阻測試儀、匝間電阻測試、匝間沖擊試驗裝置、匝間沖擊耐壓試驗儀

產品特性：
※脈沖峰值電壓范圍：0～5000V100V/STEP;
※峰值電壓準確度 ±5 %；
※脈沖電容量 0.01uF～0.1uF；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

匝間沖擊耐壓試驗儀

用途
匝間沖擊耐壓試驗儀（即數字式程控匝間儀）可高效的、非破壞性的對有線圈繞組的部件進行電氣試驗。其原理是對標準線圈繞組和被測試繞組施加相同的脈沖電壓，比較兩者的瞬態波形，以測試被測線圈的品質。瞬態波形也就是線圈內發生的衰減振蕩的波形，可同時判斷該繞組的電感量、品質因素、繞組的圈數差及匝間短路的情況，在有鐵芯的情況下，還可以判斷其材質的差別等。在施加高壓脈沖的情況下，電暈放電的發生還可以對絕緣不良進行判斷。總之，標志線圈品質的各個要素，可以在極短的時間內檢查完成。
本儀器通過微型計算機技術把波形的各種參數量化處理，再用直觀的波形和數據進行顯示和判斷，操作簡單，判斷準確，自動化程度高。

◆匝間沖擊耐壓試驗儀特點
?采用LCD顯示及比較測量波型。避免了CRT（示波管）易老化、亮度低等問題
?可有效判斷電機或變壓器線圈匝間、層間短路，絕緣不良，圈數超差。
?電腦控制峰值電壓，100V/STEP
?采用閘流管控制的高壓開關器件，有更小的前沿時間，主要適用于電機行業
?采用先進的數字信號處理技術，超強抗干擾能力
?同時顯示設定電壓(V)與峰值電壓（Vp）或（Vtp）
?可增大沖擊能量，以解決大功率電機的測試問題
?采用先進的數字信號處理技術，超強抗干擾能力
?獨創同時顯示兩組被測線圈之間波形面積差的百分比，避免了人工判

?斷容易產生的誤判、漏判行為。此功能深受廣大用戶的歡迎。

◆匝間沖擊耐壓試驗儀技術參數

脈沖峰值電壓范圍	100 V～3000V任意設置，步進100V （可按需定制）
脈沖峰值電壓精度	±5%
觸發方式	手控、遠控
檢測判斷模式	面積的差；差的面積
重復精度	±1%
存儲波形能力	63組
聲響方式	不合格聲響；合格聲響；靜音
采樣頻率	612kHz～10MHz
整機功耗	25W
電壓設置	程控
更小電感量測量	300μH
