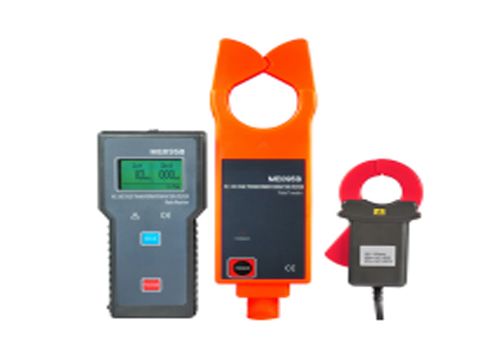

MOEORW095C 三通道無線高壓變比測試儀

執行標準：DL/T 846-2004

產品別名：三通道無線高壓變比測試儀、三通道無線高低壓變比測試儀、無線高壓變比測試儀

產品特性：
※由專用高壓檢測儀、三通道低壓電流鉗、主機、高壓絕緣桿、監控軟件、通訊線等組成;
※用于變電站﹑發電廠﹑電力稽查部門、工礦企業以及檢測站﹑電工維修部門進行電流檢測、反竊電及野外電工作業等；
※可根據用戶需求定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

三通道無線高壓變比測試儀

產品用途
MOEORW095C三通道無線高壓變比測試儀是我公司長期致力于“電力儀表檢測技術研究”的又一核新技術產品。專為在線測量、校驗運行中60kV以下具有絕緣外皮的線路或35kV以下裸導線(如：10kV、35kV)配電系統中的高低壓電流互感器、變壓器的初級、次級電流大小、變比、比差、相別(組別)、極性、相序、漏電流而精心設計制造的，由專用高壓檢測儀、三通道低壓電流鉗、主機、高壓絕緣桿、監控軟件、通訊線等組成。高壓檢測數據采用無線傳輸，能穿透隔墻障礙，直線傳輸距離30米。MOEORW095C廣泛應用于變電站﹑發電廠﹑電力稽查部門、工礦企業以及檢測站﹑電工維修部門進行電流檢測、反竊電及野外電工作業等。
電流鉗選用特殊合金，采用zui新CT技術及雙層屏蔽技術，確保常年無間斷監測的高精度、高可靠性、高穩定性。
主機同屏顯示四路電流信號、比差、相別、極性，一目了然。同時具有超大存儲空間，能存儲1500組數據，還可以設定自動存儲記錄間隔時間，用于漏電流監控記錄。
高壓檢測儀突破傳統結構，具有自動開合功能，通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，安全省時。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有歷史數據讀取、查閱、保存、打印等功能。
MOEORW095C具有：單通道無線高壓變比測試儀、高低壓鉗形電流表、高空電流遙測儀、高空漏電流測試儀、高精度鉗形漏電流表、相序表、三通道漏電流記錄儀等產品的功能。

◆三通道無線高壓變比測試儀技術規格

功能	三通道高低壓電流互感器、變壓器的初級、次級電流大小、變比、比差、相別(組別)、極性、相序、漏電流在線檢測記錄、負荷電流測試
電源	高壓檢測儀：DC6V堿性干電池(1.5V AAA×4) 主機：DC6V堿性干電池(1.5V AAA×4) 連續工作30小時
測試方式	鉗形CT ，高壓1CT，低壓3CT雙層屏蔽
傳輸方式	高壓檢測數據采用無線傳輸，直線傳輸距離30m
量程	高壓檢測儀1st：0.0mA～1000A 低壓電流鉗2nd：0.00mA～10A
分辨率	高壓檢測儀：0.1mA；低壓電流鉗：0.01mA
1st一次回路測試精度 (23℃±3℃，70%RH以下)	0.0mA～9.99A： ±1%±5dgt
	10.0A～49.9A： ±2%±5dgt
	50.0A～199.9A：±3%±5dgt
	200A～600A： ±4%±5dgt
	601A～1000A： ±5%±5dgt
2nd二次回路測試精度	0.00mA～10A： ±1%±5dgt(三通道同屏顯示) (23℃±3℃，70%RH以下)
變比	3種變比顯示：(以二次回路5A為基準的折算變比，基準可調；以變壓器10kV/380V的10kV-YY的折算變比，即1st為380V線路的電流，2nd為380V線路上CT的二次回路電流，再折算10KV線路與二次回路的變比；一二次回路實測電流變比，即實測電流比值)
設定基準范圍	折算基準設定范圍：0.00A～99.99A，默認二次回路電流以5A折算
比差范圍(F.Er)	0.0%～9.9%，實測電流互感器的變比與設定變比之間的誤差
設定變比范圍	0000～9999/0.0A～9.9A
設定誤差范圍	0.0%～9.9%，若實測比差值大于設定誤差值，啟動報警功能主機會發出“嘟--嘟--嘟--”報警聲
相別極性	+同向正極性，“(+)”同正符號指示 -同向負極性，“(-)”同反符號指示
相序指示	正相序光標順時針旋轉，“正相”指示反相序光標逆時針旋轉，“反相”指示
出錯指示	不能正常識別相別、極性、相序時Err符號指示
數據存儲	1500組，按左箭頭鍵保持數據并自動編號存儲當前顯示(掉電或更換電池不會丟失數據)
自動記錄間隔時間	00分鐘～99分鐘，00分鐘不自動記錄，01分鐘～99分鐘主機不自動關機
采樣速率	3次/秒
換檔	全自動換檔
儀表尺寸	主機：寬高厚75mm×170mm×30mm 高壓檢測儀：寬高厚76mm×255mm×31mm 低壓電流鉗：寬高厚70mm×115mm×38mm
鉗口尺寸	高壓檢測儀：φ48mm 低壓電流鉗：25mm×30mm
線路電壓	60kV以下具有絕緣外皮的線路測試或35kV以下裸導線電流測試(必須帶5節絕緣桿操作)
顯示模式	LCD：128dots×64dots；有背光功能，適合昏暗場所
LCD尺寸	顯示域：44mm×27mm
數據保持	按左箭頭鍵保持數據，“HOLD”符號顯示，再按左箭頭鍵取消保持
數據查閱	按MEM鍵及箭頭鍵可以進行數據查閱
溢出顯示	超量程溢出功能：“OL A”符號顯示
無信號指示	當主機沒有收到高壓檢測儀的發射信號時顯示“- - -”符號，表示無信號
背光控制	有，背光ON/OFF功能
報警提示	當實測比差值大于設定誤差值，啟動報警功能主機會發出“嘟--嘟--嘟--”報警聲,按右箭頭鍵啟動或關閉報警功能
自動關機	開機約15分鐘后，儀表將自動關機
電池電壓	當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池
儀表質量	主機：240g(含電池) 高壓檢測儀：335g(含電池) 低壓電流鉗：140g×3 總質量：10kg(含儀表箱和絕緣桿)
外界干擾	無特強電磁場；無433MHz、315MHz同頻干擾
工作溫濕度	-25℃～45℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
絕緣桿尺寸	外徑φ32mm，內徑φ24mm，1m/節，5節
低壓電流鉗引線長度	2米/條
絕緣強度	絕緣桿：AC 60kV/rms (5節絕緣桿全部連接，兩端之間) 主機與檢測儀：AC1000V/rms(外殼與螺釘之間)
結構	防滴漏Ⅱ型(高壓檢測儀)
