METSS-3雙向臺區識別儀-手持式

執行標準：GB/T16626.2-2006

產品別稱：雙向臺區識別儀,智能雙向臺區用戶識別儀

產品特性：
※通訊方式：特種負荷信號傳輸，距離：≥5km;
※分支識別數量：單主機3路（多主機方式可擴展18路）；
※鉗型電流互感器：750A/1500A柔性電流鉗；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

雙向臺區識別儀

手持式產品用途
1.儀器采用DSP和高速準同步采樣技術進行信號檢測，測試過程中對負荷信號的檢測應從內部檢測單元獲取信號并解析。不存在共零線共高壓線信號串?dāng)_問題。
2.儀器使用50Hz工頻負荷信號在電力線傳輸，不干擾正常載波通訊或無線通訊工作。
3.產品無主從機差別，任意一個儀器的外觀、功能、性能、電源接入方式、用途完全一致；
4.雙向臺區識別儀使用7寸彩色液晶屏硅膠按鍵進行操作和顯示，內容包含操作、測量信息和測量結果顯示；
5.雙向臺區識別儀在外觀上不區分主機和分機，工作時具備主機模式和分機模式，工作模式由儀器內部自動判定接入電源確定，接入三相四線為主機模式，接入單相電源為分機模式；
儀器進行多臺區同步測試時，滿足不少于6個臺區同步測試，滿足現場復雜臺區使用需求，臺區編號設置需通過觸摸屏進行設置并保證每個測試臺區編號唯一。
6.接入單相電源的儀器能夠設定為主機模式；
7.分機在測試時要作為發起方，主機作為應答方；分機能在主機模式和分機模式間實現按需切換。
8.雙向臺區識別儀作為檢測分支開關使用時，具備電流鉗接入的自動檢測功能，滿足每一路分支自動接入檢測，無需人工設置；
單機支持分支測試的數量為3路分支，多機并列測試時總量不少于12路分支同時測試；
9.雙向臺區識別儀的觸摸屏上要能根據現場的特殊需求具備普通模式和增強模式，常態使用普通模式，如遇特殊情況，能夠使用增強模式進行測試。
10．雙向臺區識別儀能夠任意選擇電源接入點，不僅限于變壓器母排、分線盒、集中器端子排、單/三相表、電纜轉接箱、居民電源插座等，雙向臺區識別儀根據使用要求選擇單相或三相供電，根據測試要求和測試便利性選擇主機和分機模式。
◆雙向臺區識別儀-手持式產品特點
1、大功率FSK電力載波通訊方式，理論通訊距離滿足任意的臺區供電范圍。
2、特殊的脈沖電流發射及檢測方式，保證不會因共高壓的臨近臺區會發生串信號的錯誤。
3、快速、方便的臺區識別功能，分機發起，測試時間不超過6秒鐘，結果準確率100%；結果顯示內容描述簡單、清晰、明確，顯示內容包括被測用戶所在的變壓器臺區編號及被測電表所在的相別（A相、B相、C相）情況，顯示結果直觀。
4、分支識別功能，準確判別被測用戶所在臺區供電線路的分支，單臺主機可以同時檢測3個分支，多臺主機同時工作可擴展至18個分支。
5、具備臺變互測功能，多臺主機同時工作，可準確判定各被測試變臺的獨立性，有無電氣連接關系。
6、具備零火線判別功能，可以顯示零火線接線是否正確，有無反接。
7、具備相序判別功能，可判別ABC各相的相序是“正相序”還是“逆相序”。
8、電流檢測采用柔性鉗（可選配50A鉗表、100A鉗表、250A鉗表和500A鉗表）。
9、多種工作模式任意選擇，組合方便，設置靈活；具有獨立的電力載波、獨立的電流脈沖發送和電力載波與電流脈沖綜合方式等多種通訊方式。
10、多機工作模式，雙向臺區識別儀不分主、分機，每臺設備都可以設置為主機或分機；支持一主多分、多主一分、多主多分三種模式，方便用戶使用，可有效提高工作效率。
11、精確測量三相電壓、電流、有功功率、相角、功率因數、頻率、總功率等多種電參量，可做為電參量測試儀使用。
12、雙向臺區識別儀能顯示出電壓缺相的情況，自動在液晶屏給出提示。
13、低壓電網電能質量分析。儀器可對三相電壓2－51次諧波、三相電流2－51次諧波進行精密測量，同時還可以測量各相電壓、電流的總諧波失真度。
14、矢量圖顯示功能。儀器可將三相電壓、三相電流的矢量關系圖顯示出來，方便檢查低壓用戶計量裝置的錯接線情況。
15、簡單的示波器功能。儀器可以將三相電壓、三相電流的實際波形圖顯示出來，使用者可對被測用戶的波形情況一目了然。
16、雙向臺區識別儀具備自檢功能，對因過壓、沖擊等原因?qū)е虏科骷p壞情況出現時，儀器要對故障部分進行診斷并正確提示。
17、雙向臺區識別儀具備零火線自動識別功能，分機在進行臺區或分支測試時，會自動識別零火線是否接對，并在屏幕上加以提示
18、采用大屏幕真彩色全透液晶屏，陽光下依然清晰。中文及圖形化顯示，界面友好，顯示直觀，操作簡單。
19、導電硅膠按鍵操作模式，設計合理、操作簡便，其壽命長、靈敏度高，避免了觸摸屏方式在使用一段時間后容易發生故障導致無法操作，或操作靈敏度差而影響用戶的正常使用。
20、雙向臺區識別儀可將臺區歸屬測試結果以記錄的形式保存下來，包括：測試日期、測試時間、臺變編號、電表編號、所屬相別。
21、測試記錄可以通過U盤等移動存儲設備拷貝到后臺管理計算機，進行集中管理，能對數據記錄進行分類統計，便于營銷部門真實掌握各戶的臺區歸屬、相別歸屬、分支歸屬等信息；正確統計負荷分配情況、線損率等信息。
22、為了保障操作的安全性，儀器具備多重保護。電源回路具備獨立且可快速更換的保護元件。設備應用中當接線時誤接入線電壓后，儀器確保無損壞并對誤接線情況進行提示，并且儀器不能執行測試操作。

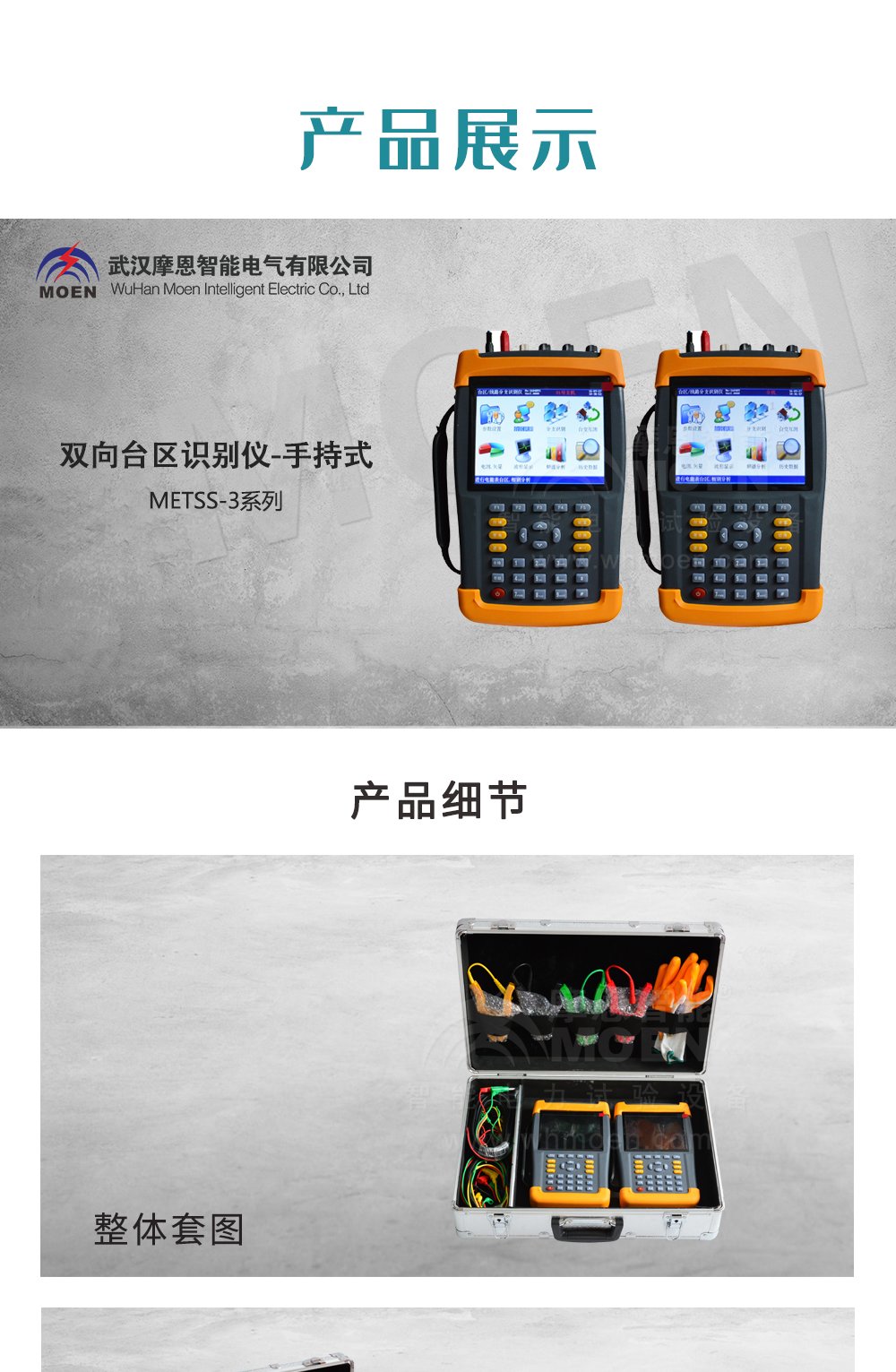

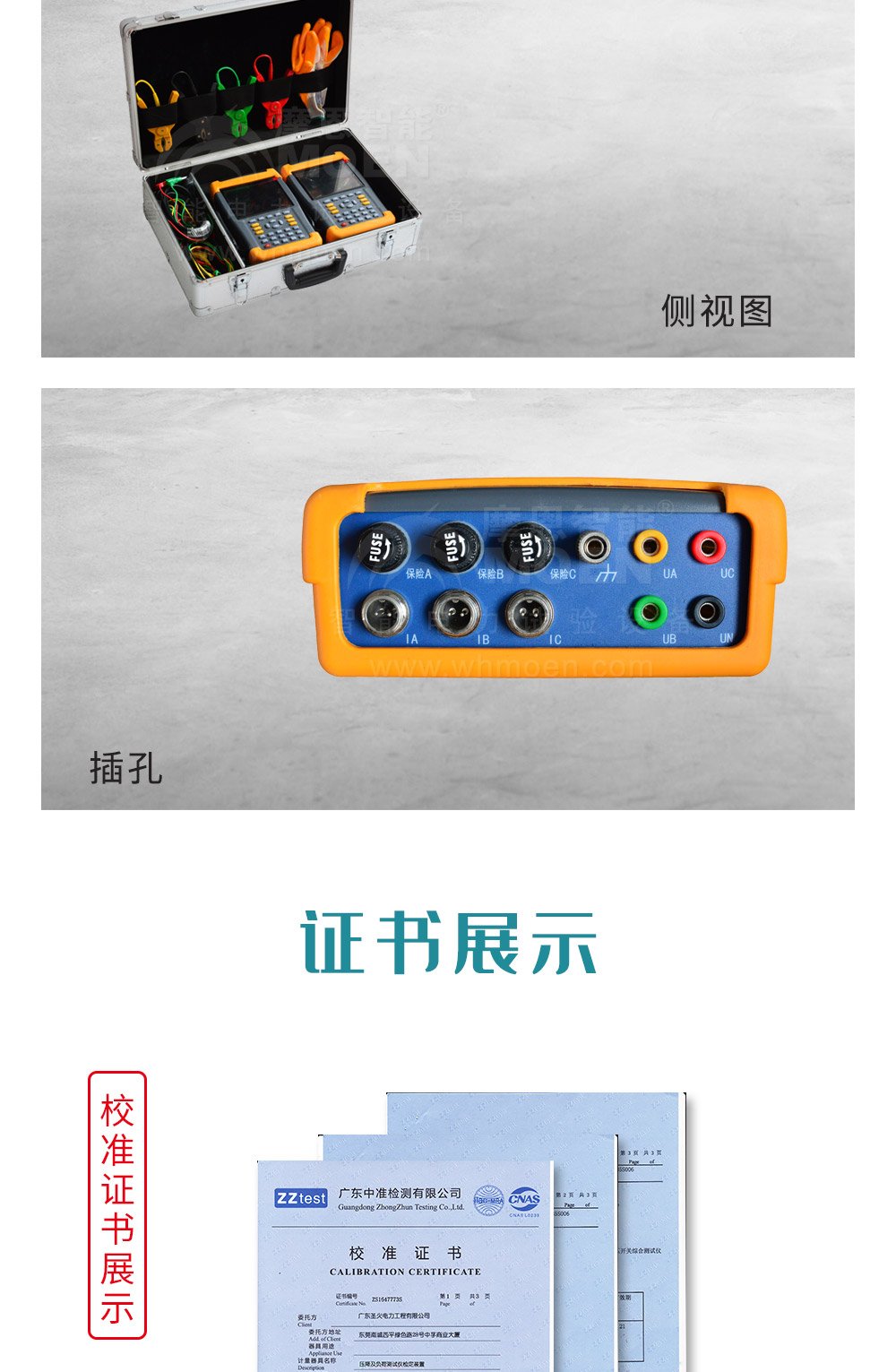

雙向臺區識別儀產品展示

◆雙向臺區識別儀-手持式技術參數
1、臺區測試部分
?通訊方式：特種負荷信號傳輸，距離：≥5km
?電流測試距離：≥5km
?識別周期：≤6秒
?測試成功率：100%
?分支識別數量：單主機3路（多主機方式可擴展18路）
?鉗型電流互感器：750A/1500A柔性電流鉗
?50mm卡鉗(50A/100A/250A/500A)（選配）
2、電參量測量部分
?電壓：±0.2% 電流：±0.5%
?功率：±0.5% 頻率：±0.02Hz
?相位：±0.2°
3、電能質量部分
?電壓諧波測量次數：2－51
?電流諧波測量次數：2－51
?諧波電壓含有率測量誤差：≤0.1％
?諧波電流含有率測量誤差：≤0.2％
4、工作環境
?工作環境溫度：-30℃~60℃
?工作環境濕度：≤95%RH
?工作電壓：AC220V±10%
5、絕緣
⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。
6、重量
?重量：1Kg
7、單機體積
?體積：25cm×16cm×6cm
