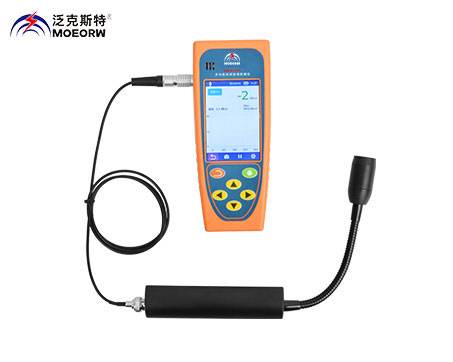

MOEORW-5025 局部放電檢測儀

執行標準：DL/T846.4-2004

產品別名：局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統、多通道數字式局放儀、局部放電耐壓試驗裝置

產品特性：
※現場可快速檢測高壓電氣設備特別對開關柜局部放電狀況;
※采用非侵入式檢測方式，對高壓電氣設備的局部放電缺陷進行檢測及定位；
※可根據用戶需求定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

局部放電檢測儀

產品用途

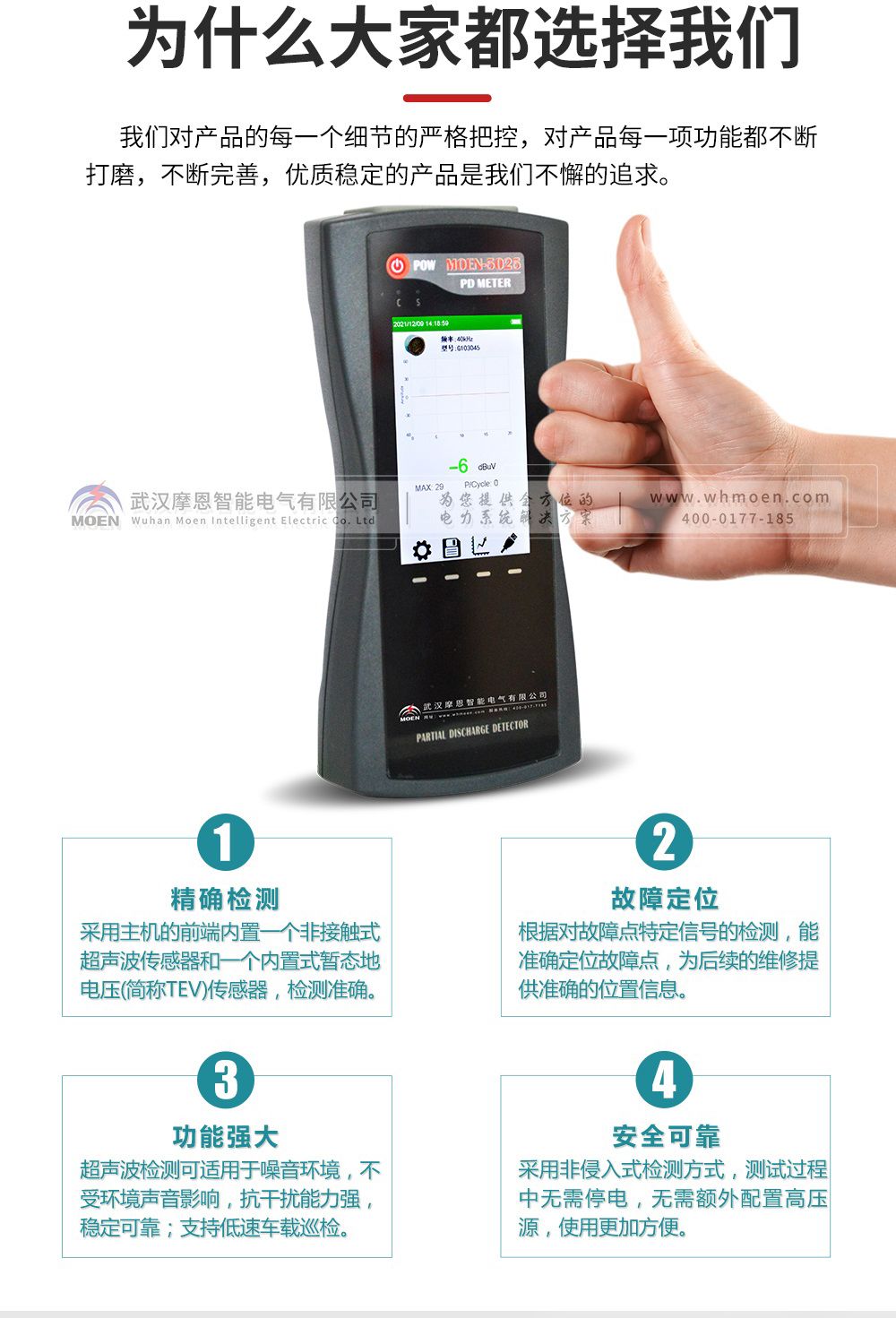

1）現場可快速檢測高壓電氣設備特別對開關柜局部放電狀況，使用方便，體積小，重量輕，便于攜帶。
2）局放檢測傳感器設計電路借助先進的射頻信號處理、高頻信號處理和微弱信號處理技術，并采用高精度AD轉換和高速數字信號處理芯片進行數字信號處理，具有良好的抗干擾性能和測量精度。
3）集超聲波、暫態地電波、接觸式超聲波、特高頻多種方式聯合檢測局放信號。
4）內置式非接觸式空聲傳感器TEV傳感器。
5）擁有波形圖、相位圖、直方圖等多種視窗來分析局放測試數據。
6）支持數據存儲，查看，刪除等功能。
7）支持波形數據錄制功能。
8）支持注意、報警多級閥值設定，通過不同幅值顏色對出現的問題提供直觀提示。
9）使用大容量鋰電池供電，一次充電可連續工作10小時以上。

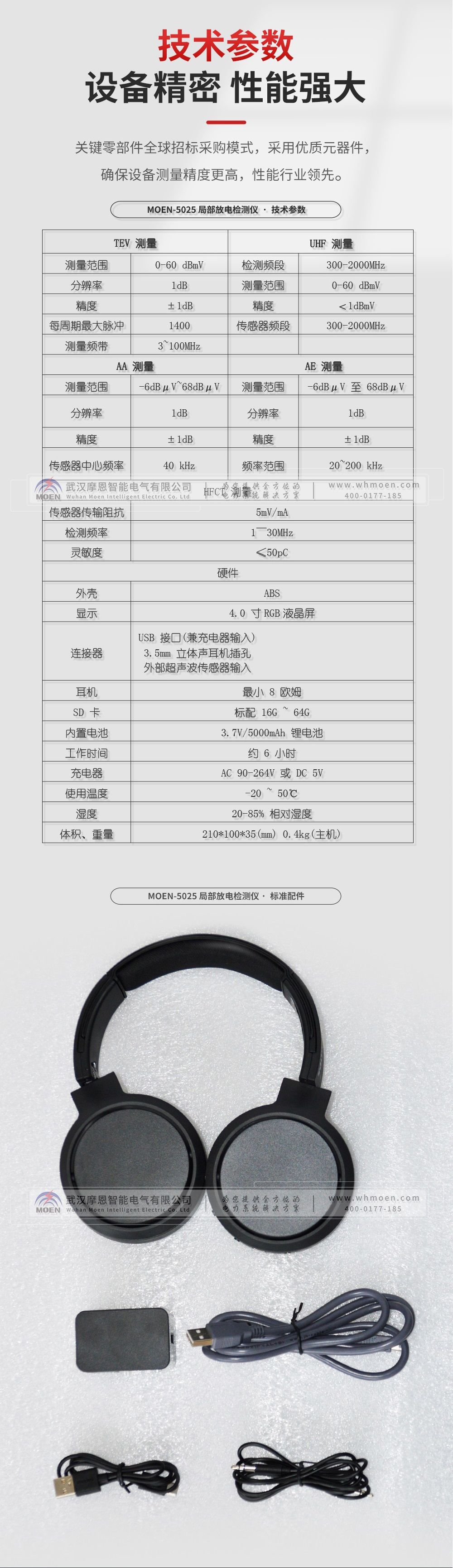

◆局部放電檢測儀技術參數
1、適用范圍：采用非侵入式檢測方式，對高壓電氣設備的局部放電缺陷進行檢測及定位。
2、傳感器配置：
標配：超聲波傳感器(UA)、地電波傳感器(TEV)。
選配：變壓器專用傳感網、GIS專用特高頻傳感器、高壓電纜專用傳感器，也可根據用戶要求定制。
2、檢測原理：超聲波法(UA)、地電波法(TEV)及特高頻法(UHF)。
3、檢測頻帶：
超聲波：40～200KHz
地電波：3～100MHz
特高頻：300～2000MHz
4、測量范圍：
超聲波：-90～80dB
地電波：-80～10dBm
特高頻：-80～10dBm
5、靈敏度：更小10pC(具體取決于傳感器與放電源之間的距離)。
6、傳感器：
① 超聲波傳感器：20～200(kHz)；
② 地電波(TEV)：5 ~ 100MHz；
③ 特高頻傳感器：300～2000(MHz)，具備定向接收特性。
7、具有內置超聲傳感器，地電波、超聲波二合一傳感器，可選變壓器專用傳感器、GIS專用傳感器、電纜專用傳感器等部件。
8、軟件功能：
① 連續檢測特高頻、地電波及超聲波信號，判斷是否存在局部放電；
② 實時顯示被測信號的變化趨勢、可對局部放電信號的發展作出較為直觀的判斷；
③ 具備數據的現場存儲功能。

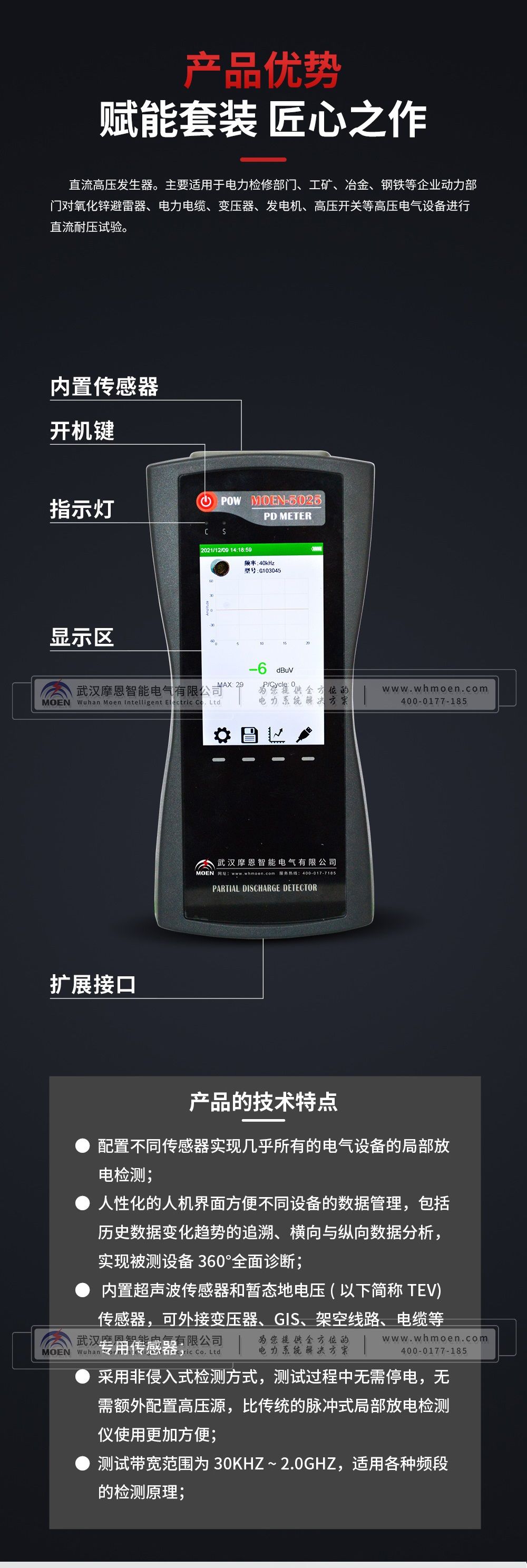

9、儀器特征：
① 屏幕顯示：高對比度 3.5 英寸TFT彩屏。
② 數據存儲：可保存 1000 組測試數據。
③ 工作電源：內置 8.4V 鋰電池，可連續工作 8 小時。
④ 電源：輸入100-240VAC，輸出8.4V/3A，充電時間3～4小時。
⑤ 外形尺寸：230 * 120 * 55(mm)。
⑥ 儀器重量：0.7kg。
⑦ 使用溫度：-25℃～45℃。
⑧ 存儲溫度：-35℃～60℃。
