智能回路電阻測試儀接線與操作

來源：m.anfufu.com    更新時間：2020-07-30

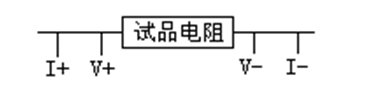

將ME-1020H智能回路電阻測試儀可靠接地，連接試品測試線，連接交流電源。開機界面后進入如下菜單。

1．主菜單界面：

陰影區為光標位置，通過方向按鍵，光標左右循環移動，當按下按鈕“確定”后，進入測試菜單項。

◇測試檔位 選擇測試電流。
◇載流時間 100A對應5S-60S；100A以上對應5S-30S
◇測試開始 光標在其上時，按“確定”后，進入測試界面。

2．主菜單--測試進行菜單：
測試電阻：實時測試電阻值。
載流時間:測試已用時間,與設置時間相等時結束測試。
實時電壓:當前回路電阻兩端電壓值。
實時電流：當前回路中的電流。

若夾線有誤自動進入故障提示界面。

若被測電阻超量程進入超量程提示界面。

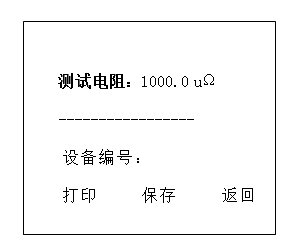

3．主菜單--測試結果界面

◇設備編號默認空白，按下“確定”可以進入編輯設備編號，設備會自動顯示上次輸入的設備編號，方便修改。
◇輸入字符只能是英文（大小寫）和數字。依次為A-Z;a-z;(空格)0-9
◇設備可保存200條測試數據，按下“保存”后，屏幕顯示已保存歷史條數和可用保存條數。

4．智能回路電阻測試儀數據菜單：
進入數據菜單，可察看當前測試參數，也可察看歷史保存記錄。

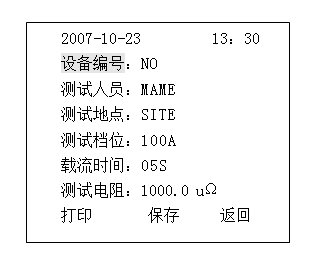

5．數據—當前菜單：
◇設備編號可修改
◇當前數據可以以當前時間打印和更名保存

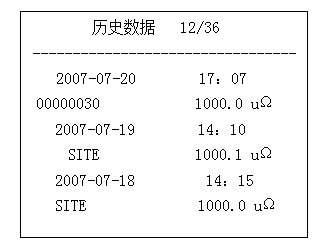

6．數據—歷史菜單：
◇歷史菜單顯示已保存的測試數據，按日期次序排列。
◇屏幕右上角顯示總的歷史數據數和當前光標所在的歷史數據位置
◇每條歷史數據由保存時間，設備編號和測試電阻組成
◇如果需要了解詳細的歷史數據，可以按下“確定”進入，用戶可打印、刪除。

7．打印格式：
回路電阻測試報告
==========================
測試電阻：1000.0 uΩ
測試檔位：100A
===========================
設備編號：A1
測試人員：NAME
測試地點：SITE
測試時間：2007-10-23 13：30



8．系統菜單：主要用于修改系統的各項參數
◇日期時間：出廠已設置系統日期時。
◇精度校準：進入密碼HZHV，可設置修正比例。
◇測試人員：出廠設置為空（如設置NAME），可自行更改。
◇測試地點：出廠設置為空（如設置SITE），可自行更改。
◇返    回：退回主菜單。
