MEJB-VH單相繼電保護測試儀面板布局圖及其功能說明

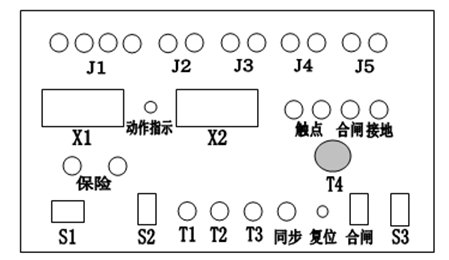

1、面板布局圖：

圖1
2、功能說明：
（1）J1、J2、J3、J4、J5：分別為交流、直流電源及定值輸出端子，如面板所示。
（2）X1：電壓電流顯示（動作值、返回值、額定值），X2時間顯示（毫秒表）。
（3）S1：電源插座（帶保險）；S2：電源開關；S3：固定輸出開關。
（4）T1：電源輸出選擇旋鈕；T2：定值輸出選擇旋鈕；T3：觸點狀態選擇旋鈕（其中表示可以用燈來判斷動作值及返回值，I表示常開觸點通電延時 合，Ⅱ表示常開觸點斷電延時開，Ⅲ表示常閉觸點通電延時開，Ⅳ表示常閉觸點斷電延時合）；T4：電源輸出大小調節旋鈕。
（5）觸點:被校驗繼電器觸點的接線端子。
注意：測量繼電器觸點動作時間繼電器觸點不能有外來電源，且本儀器觸點不能與J1、J2、J3、J4、J5短路。
（6）合閘：重合閘繼電器的合閘信號發出端。
（7）動作指示：觸點動作時的指示（若接常開觸點，其動作后指示燈由滅轉亮；若接常閉觸點，其動作后指示燈由亮轉滅表示觸點動作）。
（8）同步：按制電源輸出的電壓或電流的通斷，對繼電器進行額定值的沖擊試驗。
（9）復位：對毫秒表進行清零。
