    MOEORW-8302 CT PT分析儀PT二次負荷

    來源:武漢摩恩    更新時間:2018-04-24

    MOEORW-8302 CT PT分析儀PT二次負荷
    在進行PT二次負荷測量時請按照圖3.6連接CTPT分析儀和被測PT

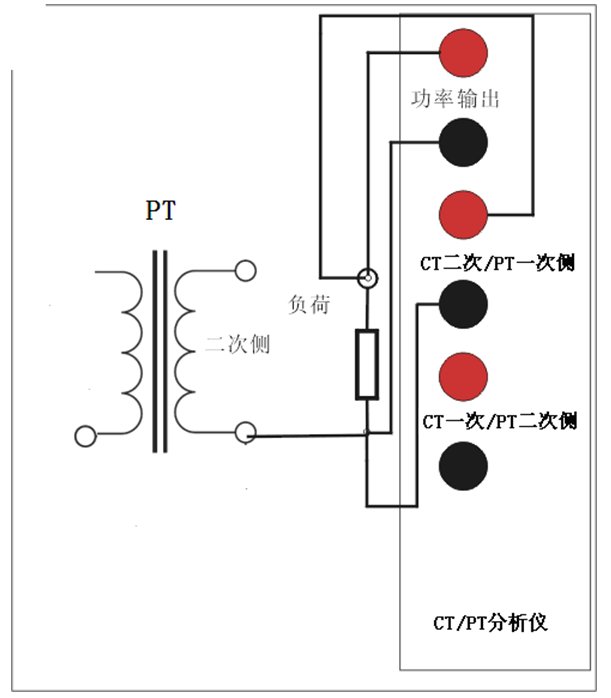

    圖 3.6 PT二次負荷測量接線圖
    具體接線步驟和說明如下:
    1)將CTPT分析儀的接地柱連接到保護地PE
    2)將按照圖3.6所示,斷開PT二次側和二次回路的連接
    3)將CTPT分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至二次負荷的一端,參見圖3.6
    4)將CTPT分析功率輸出和CT二次側/PT一次側的紅色端子連接至二次負荷的另一端
    5)為了消除接觸電阻的影響,在連接CTPT分析儀的端子時,CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側,如圖3.2。
