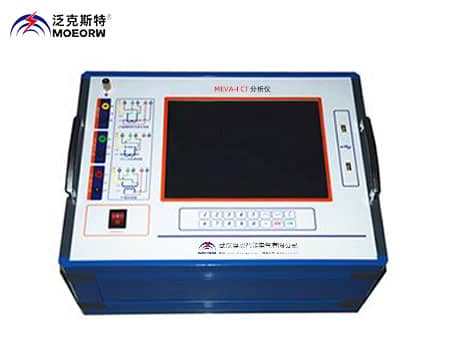

MEVA-I CT分析儀

執行標準：IEC60044-1,IEC60044-6,GB1208,GB16847,C57.13

產品別稱：CT參數分析儀、CT分析儀、變頻CT分析儀、CTPT分析儀、互感器特性測試儀、變頻互感器特性測試儀、互感器暫態特性分析儀、電流互感器檢驗儀、CT特性分析儀、電流互感器參數分析儀、電流互感器特性分析儀、CT參數測試儀、電流互感器參數測試儀、電流互感器特性測試儀

產品特性：
※ 輸出電壓： 0.1~125V(AC);
※ 輸出功率：300VA；
※)電流測量：范圍：0~10A；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

CT分析儀

產品特點
MEVA-I按照IEC60044-1/GB1208, IEC60044-6/GB16847和C57.13設計的多功能電流互感器綜合特性測試儀，一次試驗可以獲得互感器的勵磁特性，勵磁參數，比差，角差，極性，線圈電阻和磁滯回線等參數，被測電流互感器的更高拐點電壓可以達到45KV。

◆1、CT分析儀的功能與使用場合
CT分析儀用于電流互感器的以下試驗：
1）勵磁特性試驗
2）匝數比檢測
3）比差與角差校驗
4）極性校驗
5）二次繞組電阻測量
6）二次負荷測量
7）5%和10%誤差曲線測量
8）CT暫態特性測試與分析
9）CT銘牌自動推斷
10）拐點電壓/電流、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感等CT 參數的測量
11）電流互感器鐵芯磁滯回線測量

◆2、裝置的應用場合主要有：
1） CT銘牌的參數校驗
2） CT接入當前負荷時參數校驗
3）分析CT的暫態特性對繼電保護裝置的影響。
4） CT的誤差校驗和精度等級校驗

◆CT分析儀技術參數
1 測試標準依據： IEC60044-1,IEC60044-6,GB1208,GB16847,C57.13
2 輸入電源電壓： AC220V±10%，50Hz/60Hz±10%
3 輸出電壓： 0.1~125V(AC)
4 輸出電流： 0.001~5A(RMS)
5 輸出功率：300VA
6 更高等效拐點電壓：45KV
7 電流測量：范圍：0~10A (自動量程0.1/0.4/2/10A)誤差<±0.1%+0.01%FS
8 電壓測量：范圍：0~200 V (自動量程1/10/70/200V)誤差< ±0.1%+0.01%FS
9 匝數比測量：范圍：1~30000，
1~2000 誤差<0.05%
2000~5000 誤差<0.1%
5000~30000 誤差<0.2%
10 相位測量：精度：±2min，分辨率：0.01min
11 二次繞組電阻測量范圍：范圍：0~80Ω(自動量程2/20/80Ω)誤差< 0.2%RDG+0.02%FS，更大分辨率：0.1mΩ
12 溫度測量：-50~100度，誤差<3度
13二次負荷測量： 0～160ohm(2/20/80ohm/160ohm)誤差0.2%RDG+0.02%FS 更大分辨率0.001ohm
14 數據存儲組數：大于1000組
15 工作條件：溫度：-10℃～50℃，濕度：≤90%
16 尺寸： 485mm×356mm×183mm
17 重量： <15Kg（含附件)
