    MESM-3三鉗矢量分析儀雙鉗差動保護矢量分析部分

    來源:武漢摩恩    更新時間:2018-04-26

    MESM-3三鉗矢量分析儀雙鉗差動保護矢量分析部分
    1.測試目的
    采用雙鉗法逐次測量對來完成保護裝置的高、低壓側六路電流的幅值和夾角關系的測量。
    2.測試方法
    具體接線如圖二十八所示:

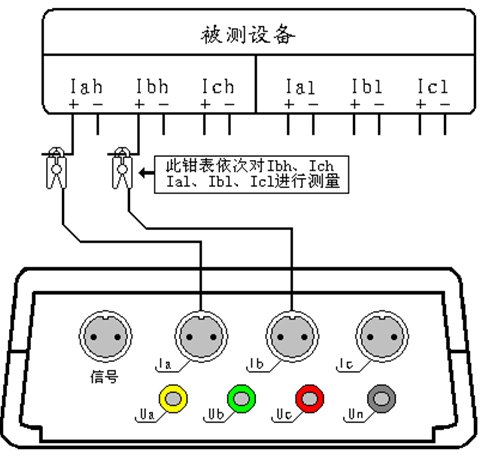

    圖二十八、雙鉗差動接線圖
    首先進入“參數設置”界面對被測設備的參數進行設置,主要包括變壓器組別、高壓CT接法、低壓CT接法,設置完畢后進入“雙鉗差動測量”屏,開始測試;用Ia和Ib兩只鉗表進行測量,其中Ia鉗表固定檢測被測保護裝置的高壓側的A相電流,標有Ib的鉗表逐次對其它相別的電流進行巡檢,依次對每個電流進行測量,并根據提示按相應的按鍵對結果鎖定,zui終繪出完整的矢量圖,如果覺得有個別參量測試不準確可重新接線測試;zui終測試結果可以通過按“存儲”鍵保存下來。
