驗電器功能檢測試驗裝置驗電器的試驗與接線

來源：m.anfufu.com 更新時間：2019-06-24

1、試驗現場的要求：
對于適用于一定電壓范圍的驗電器，應對應于zui高額定電壓U，試驗應在防外界電磁干擾的試驗室進行，在一定的空間中不應放置任何其他物體。當UN≤35KV空間范圍為1m，當UN＞35KV，空間范圍為2m以上。
試驗時，驗電器的接觸電極與試驗電極相接觸，指示器近似地位于環形電極的中心線上（水平軸上）。
試驗電極的中心線與環形電極間的水平距離見表三：

UN KV	ac mm	ao mm	UN KV	ac mm	ao mm	備注
10	100	300	63—110	650	1000
35	430	300	220—330	850	1000
			500	1050	1250	非標準供參考
注：1、ac為帶加長接觸電極的驗電器（多用于變電站）試驗電極與環形電極之間的距離。 2、ao為不帶加長接觸電極的驗電器（多用于線路）試驗電極與環形電極之間的距離。

表三電極間隔距離（水平距離）

2、起動電壓的測量：

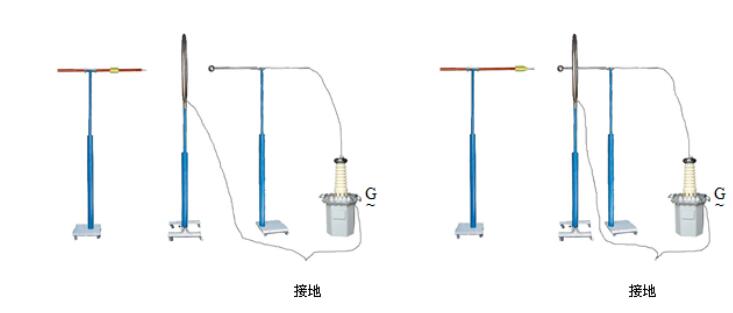

試驗電極和環形電極的接線見圖三：

逐漸升高試驗電極上的電壓，當“電壓存在”的指示信號出現測量起動電壓。如果測出的起動電壓值在下列4種類型之一的規定范圍內，認為測試通過。
A類：?jiǎn)我活~定電壓或有數檔可切換額定電壓的驗電器。
起動電壓Ust應滿足以下關系式
0.15UN≤Ust≤0.40UN
B類：適用于一定額定電壓范圍，但其范圍較窄的驗電器。
如UN·max≈2UN·min時，起動電壓Ust應滿足以下關系式
0.15UN·max≤Ust≤0.40UN·min
C類：適用于一定額定電壓范圍，但其范圍較寬的驗電器。
當UN·max≈3UN·min時，起動電壓Ust應滿足以下關系式
0.10UN·max≤Ust≤0.45UN·min
D類：在某些特殊的情況下，可根據用戶的要求確定Ust值，并作出在特定場合應用的說明。

3、抗干擾性試驗：

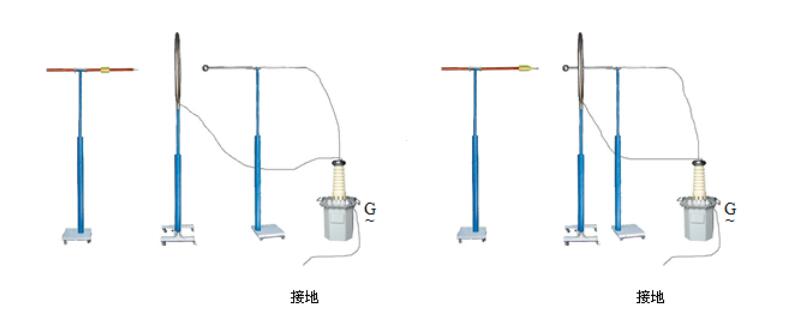

同相干擾電場的影響：試驗接線見圖四：

圖四同相干擾電場影響的接線
試驗電壓應為額定電壓的0.4倍或0.45倍，對于適用于一定電壓范圍的驗電器，應按zui高和zui低電壓的0.4倍或0.45倍分別進行試驗。如果驗電器指示“電壓存在”，認為測驗通過。
反相干擾電場的影響，接線見圖五：

圖五反相干擾電場影響的接線

試驗電壓應為額定電壓的0.6倍，對于適用于一定范圍的驗電器，應按zui高電壓的0.6倍進行試驗。如果“電壓存在”的顯示不出現，則認為試驗通過。
上述試驗，都須經相應的試驗變壓器符號G~升壓。其接線和試驗略。
