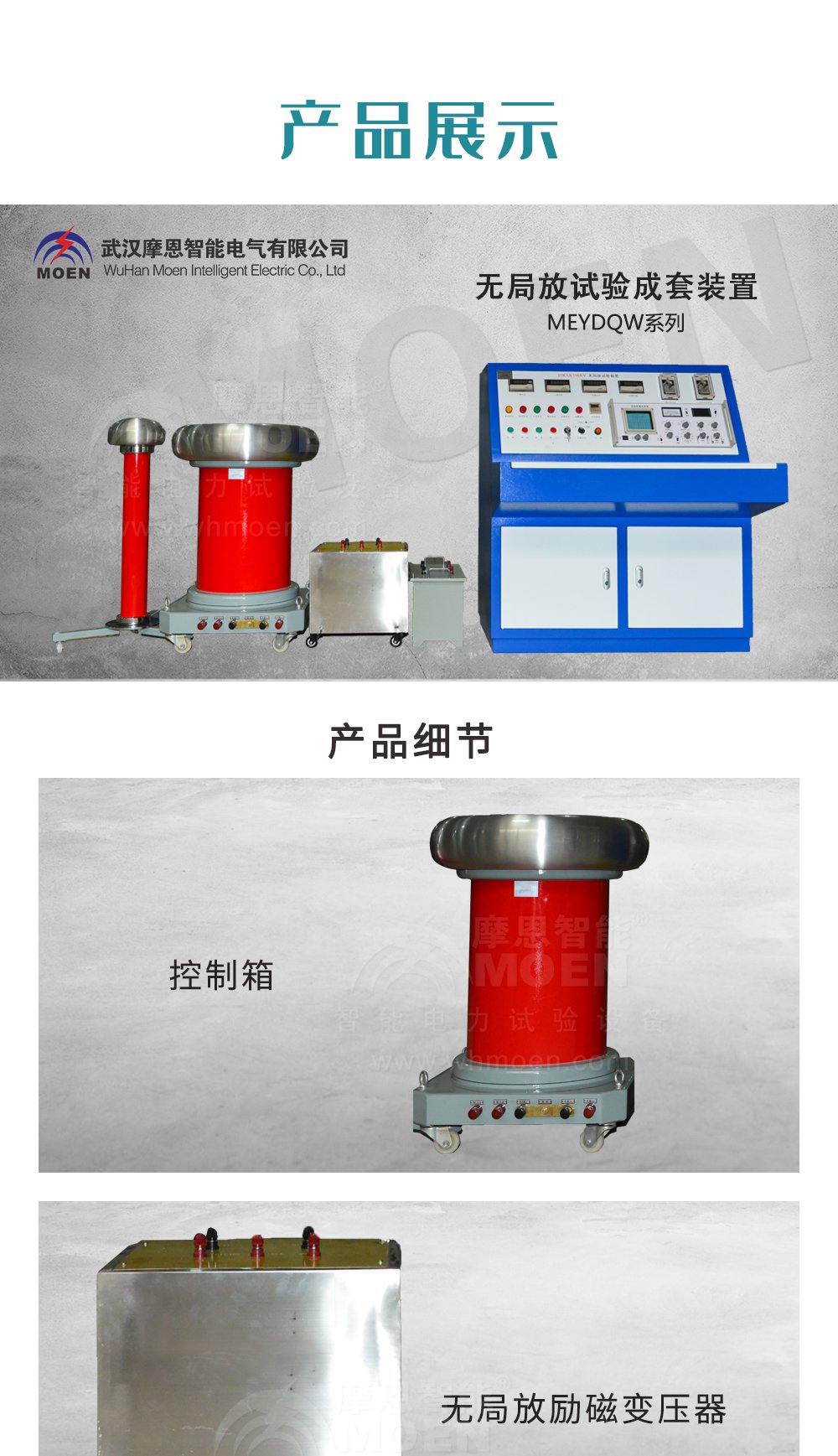

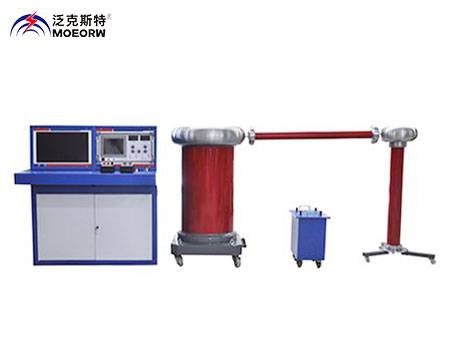

MEYDQW 無局放試驗成套裝置

執行標準：DL417-91、JB/T9641-1999、GB1094.1-1094.5-85、GB6451.1-6451.5-86

產品別名：無局放試驗成套裝置、無局放試驗裝置、無局放耐壓系統、無局放耐壓裝置、無局放測試系統、無局放試驗變壓器、無局放工頻耐壓裝置、無局放試驗成套裝置、無局放系統

產品特性：
※額定容量：5~1000KVA（可按需定制）;
※輸出電壓：AC 0~1000KV （可按需定制）；
※規格：10~500KV/500PF、1000PF；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

無局放試驗成套裝置

產品用途
無局放試驗成套裝置是我公司引進、吸收國外優先技術，設計開發制造的無局部放電工頻試驗變壓器，廣泛應用于電器、電纜、電機、變壓器、互感器、絕緣材料和相關的高壓元件制造廠家，以及電力、科研和大專院校的高壓試驗室，可對其產品進行局部放電和工頻耐壓試驗。可通過局部放電檢測儀的檢測靈敏度高，試樣電容復蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量符合DL417-91、JB/T9641-1999、GB1094.1-1094.5-85、GB6451.1-6451.5-86等有關標準要求。

裝置研制的無局部放電環氧絕緣筒局部放電量小，阻抗電壓低，優于國標規定，采用自動控制技術，自動化程度高，抗干擾能力強并采用快速電子保護裝置。

MEYDQW 無局放試驗成套裝置技術參數

一、無局部放電試驗變壓器		四、保護電阻
額定容量	5~1000KVA（可按需定制）	額定電壓		10~500KV
輸入電壓	AC 220V / AC 380V	額定電流		長期電流0.1~1A
輸出電壓	AC 0~1000KV （可按需定制）	標稱電阻		1~100KΩ
局部放電量	額定電壓下≤5PC	局部放電量		＜3pC
阻抗電壓	10 %	五、電源濾波器
輸出電壓波形	工頻、正弦波	額定電壓		0.38KV
連續運行時間	1小時/次	額定電流		150A
間續運行時間	連續	濾波電抗器品質因數		＞70
二、控制臺		局部放電背景水平		＜2pC
額定容量	5~1000KVA	絕緣水平		5KV/1min無異常放電現象
輸入電壓	AC 220V / AC 380V	六、局部放電檢測儀
輸出電壓	0~0.43KV	方案一	MEJF-4000局部放電檢測系統
三、電容分壓器（耦合電容器）		方案二	MEJF-2000局部放電檢測系統
規格	10~500KV/500PF、1000PF	方案三	MEJFD-2008多通道局部放電檢測儀
標稱分壓比	1000：1	方案四	MEJFD-2006B局部放電檢測儀
局部放電量	＜3pC	方案五	MEJF-2004局部放電測試儀
