檢測技術

大電流發生器型號

來源：m.anfufu.com 更新時間：2020-08-12

大電流發生器型號簡介
武漢摩恩提供大電流發生器型號價格、大電流發生器型號報價，產品選型，技術支持，MESQL-82系列大電流發生器是為電力部門和工礦企業進行電氣設備試驗而設計制造的專用設備，適用于各種開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗。
一、大電流發生器型號概述
MESQL-82系列大電流發生器是為電力部門和工礦企業進行電氣設備試驗而設計制造的專用設備，適用于各種開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗。
本系列的產品根據體積、重量的不同采用分體/整體式結構，具有輸出電流無極調整、電流上升平穩、負荷變化范圍大、工作可靠、操作簡便安全等特點，可作為工礦企業進行升流或溫升試驗的電流源設備。
二、大電流發生器型號主要技術參數

型號	額定容量（KVA）		升流器額定輸入		升流器額定輸出		阻抗電壓%	空載電流%	結構形式
型號	調壓器	升流器	電流（A）	電壓（V）	電流（KA）	電壓（V）	阻抗電壓%	空載電流%	結構形式
MESQL-6/500	6	6	27.2	220	0.5	12	＞8	＞6	整體式
MESQL-3/1000	3	3	13.60	220	0.5/1	6/3	＞8	＞6	整體/分體
MESQL-6/2000	6	6	27.30	220	1/2	6/3	＞8	＞6	整體/分體
MESQL-12/4000	12	12	30	400	2/4	6/3	＞8	＞6	整體/分體
MESQL-15/5000	15	15	37.5	400	2.5/5	6/3	＞8	＞6	分體
MESQL-150/25KA	150	150	375	400	25	6	＞8	＞6	分體

注：“升流器額定輸出”欄中，左邊為串聯輸出參數，右邊為并聯輸出參數。如：“0.5/1”中：“0.5”為串聯輸出參數；“1”為并聯輸出參數
三、大電流發生器型號工作原理

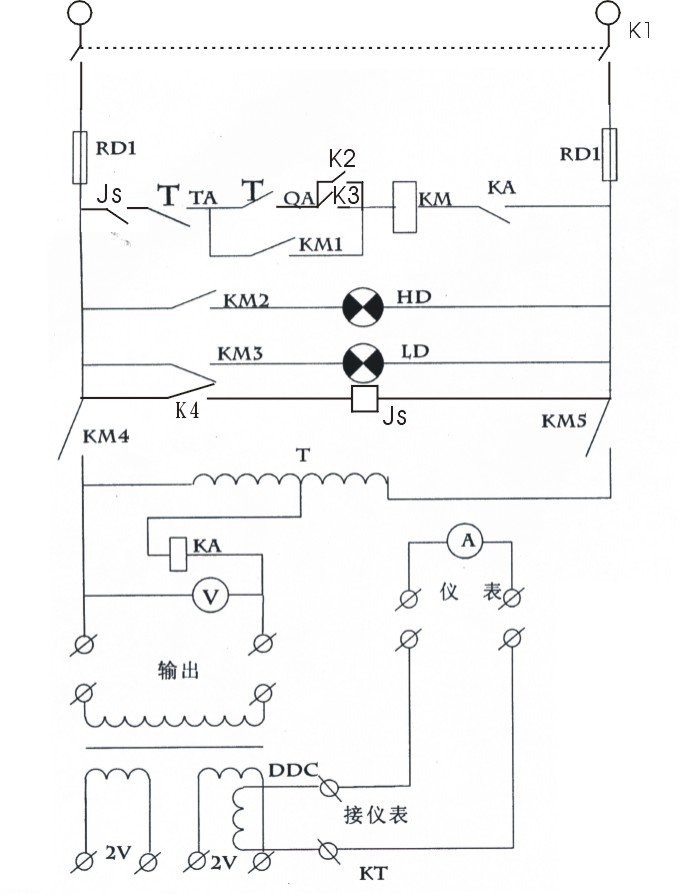

本系列產品輸入工作電源后，可通過調節調壓器輸出電壓而獲得試驗所需的大電流。其工作原理圖如下:

TA-停止按鈕 QA-起動按鈕
K3-零位開關 A-電流表
V-電壓表 KM-交流接觸器
KT-互感器 KA-電流繼電器
K1-電源開關 K2-零位切換開關
K4-計時開關 Js-時間繼電器
T-調壓器
HD LD-信號燈 DDG-升流器
四、大電流發生器型號注意事項
1. 本設備是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱，其時間范圍如下：
2. 新安裝和長時間不用的變壓器，運行前應用1500兆歐表測量線圈之間及線圈對地的絕緣電阻，在電阻值不低于0.5兆歐時，方可使用。
3. 使用中，升流變壓器和操作臺必須可靠接地，經保證安全。
4. 升流時應緩慢均勻，搬動時應避免過大的震動。
5. 調壓器與電刷接觸表面應保持清潔，視情況可用90%酒精蘸棉紗擦試干凈。
6. 本設備應存放于室內清潔、通風、干燥之處。

此次該升流器為貴單位特殊定做，操作前一定要熟記操作方法，以免誤操作。
