輸電線路參數測試儀廠家

來源：m.anfufu.com 更新時間：2019-12-03

輸電線路參數測試儀廠家簡介
武漢摩恩提供輸電線路參數測試儀廠家價格、輸電線路參數測試儀廠家報價，產品選型，技術支持，輸電線路參數測試儀是發電站、變電站等現場或?qū)嶒炇覝y試各種高壓輸電線路參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

注意
接線前、測試前，
被測線路的本端必須處于接地狀態！
待準備工作完畢后，才能將本端接地解除！
請務必保證安全操作！
被測線路一般有達數千伏感應電壓，務必帶絕緣手套！

測試接線和拆線操作請按下述步驟進行：
1.將被測試線路的引下線可靠接地；
2.將儀器保護地用裸銅線可靠接入大地；
3.將儀器測試線連接至被測試線路的引下線；
4.開始測試前打開線路引下線的接地；
5.所有測試完成后，將線路引下線可靠接地；
6.拆除儀器測試線；
7.拆除地線；
8.恢復被測線路狀態。

任何不按操作程序的行為，都有可能造成設備損壞或操作人員的人身安全！
一、輸電線路參數測試儀廠家概述
新建高壓輸電線路在投入運行之前，除了檢查線路絕緣情況、核對相位外，還應測量各種工頻參數值，作為計算系統短路電流、繼電保護整定、推算潮流分布和選擇合理運行方式等工作的實際依據。一般應測的參數有直流電阻R、正序阻抗Z1、零序阻抗Z0、正序電容C1和零序電容C0、相間電容C12 。
對于同桿架設的多回路或距離較近、平行段較長的線路、還需測量耦合電容Cm和互感阻抗Zm。
測量參數前，需要記錄線路的有關設計資料如線路名稱、電壓等級、線路長度、桿塔型式、導線型號和截面等，并根據這些資料和現場情況作出測試方案。
在傳統的輸電線路工頻參數測試中，采用三相自耦變和大容量隔離變壓器提供測試電源，通過電力計量用的CT和PT作電信號變換，zui后用指針式的高精度電壓表、電流表、功率表測量各個電參數，zui后計算得到輸電線路工頻參數測試結果。使整套試驗設備體積大、重量大，需要吊車配合工作，十分不利于現場測量，而且由于測試電源為工頻電源，極易與耦合的工頻干擾信號混頻，帶來很大的測量誤差，需要大幅度提高信噪比，這對電源的容量和體積又進一步提高。
本儀器能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設的工頻參數（正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等）。
儀器滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2016》的規定要求。
儀器采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。
二、輸電線路參數測試儀廠家技術指標
準確測量各種高壓輸電線線路的
正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等

輸入電源	三相AC380V±10%，50Hz
輸出 zui大電壓	AC 200V 精度：1%
輸出 zui大電流	5A
輸出信號頻率	47.5Hz/52.5Hz；50Hz/50Hz
測量范圍	正序電容零序電容耦合電容	正序阻抗零序阻抗互感電抗	阻抗角
測量范圍	0.1～50μF	0.5～400Ω	0～360°
測量分辨率	0.01μF	0.01Ω	0.01°
測量準確度	0.1μF～1μF時 ±3%±0.05μF, 1μF～50μF時±1.5%±0.03μF	0.5Ω～1Ω時±3%±0.05Ω, 1Ω～400Ω時±3%±0.03Ω	±0.2°(電壓>1.0V) ±0.3°(電壓>0.2～1.0V)
外形尺寸	620 mm×500 mm×600mm（含輪子）；重量：79kg
抗干擾參數	干擾電壓：接入儀器測試電源后的縱向感應電壓＜350V；干擾電流：線路首末兩端短接接地時＜40A；能在儀器輸出信號與干擾信號比為1:10的條件下穩定準確完成測試。
使用環境	環境溫度：- 15℃ ～ +40℃ 相對濕度：＜90%

本儀器中的測量結果說明：
正序阻抗：已經折算成每相每千米的正序參數。
零序阻抗：已經折算成每相每千米的零序參數。
正序電容：已經折算成每相每千米線路對地的正序參數。
零序電容：已經折算成每相每千米的平均對地零序參數。
耦合電容：實際測量值，沒有折算
互感阻抗：實際測量值，沒有折算
相間電容：實際測量值，沒有折算。
線地電容：實際測量值，沒有折算。
線地阻抗：實際測量值，沒有折算。

三、輸電線路參數測試儀廠家儀器特點
1、快速準確的完成線路的正序電容、零序電容、正序阻抗、零序阻抗等參數測量，同時還可以測量線路間的互感電抗、耦合電容、相間電容測量；
2、抗干擾能力強，能在異頻信號與工頻信號比為1:10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引線線就可以完成全部的線路參數測量；徹底解決現有測試手段存在的測試接線倒換繁瑣、干擾、穩定度、精度等方面的問題。
4、儀器以高速單片機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一臺儀器。
5、儀器采用8寸彩色觸摸屏顯示，嵌入式漢字微型打印機打印結果；
6、儀器測試過程快捷，儀器自動完成測試，一分鐘完成一個序參數的測量，試驗時間縮短，20分鐘內可完成傳統方法1天的工作量；
7、測量精度高，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；

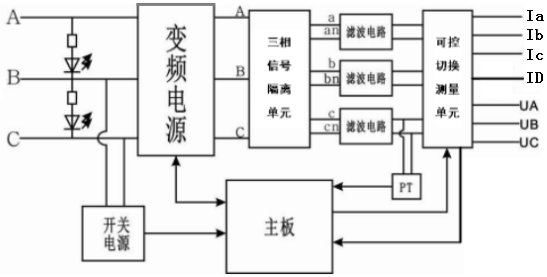

四、輸電線路參數測試儀廠家儀器原理

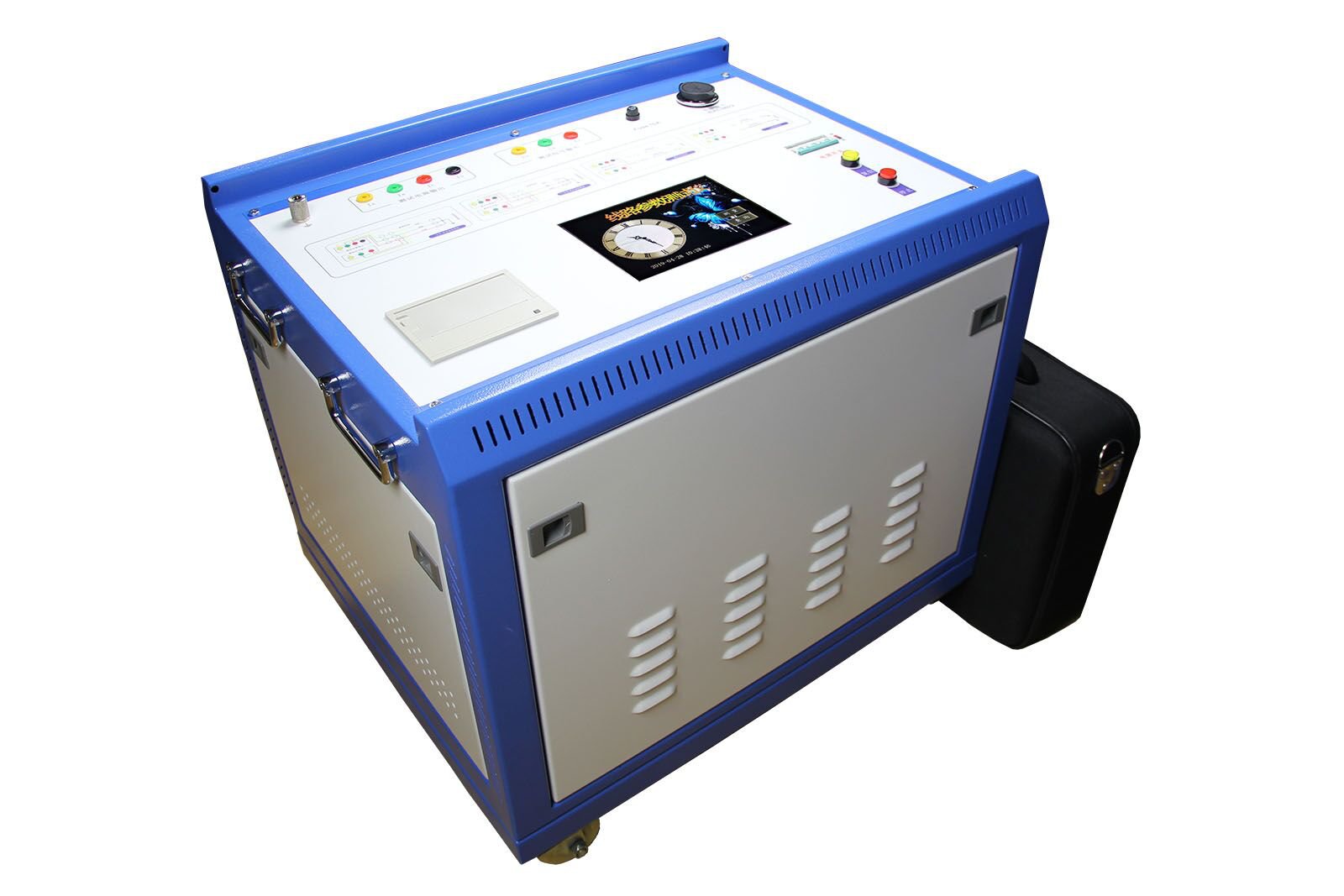

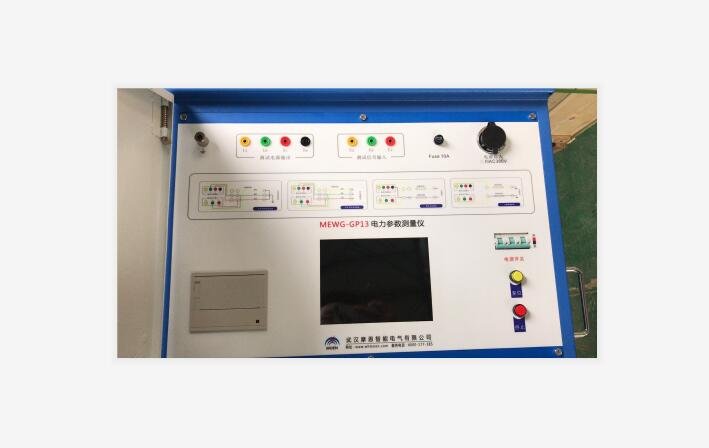

輸電線路參數測試儀廠家儀器主機

武漢摩恩提供輸電線路參數測試儀廠家價格、輸電線路參數測試儀廠家報價，產品選型，技術支持，輸電線路參數測試儀是發電站、變電站等現場或?qū)嶒炇覝y試各種高壓輸電線路參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
