無線高壓核相儀廠家

來源：m.anfufu.com 更新時間：2019-12-04

無線高壓核相儀廠家簡介
武漢摩恩提供無線高壓核相儀廠家價格、無線高壓核相儀廠家報價，產品選型，技術支持，無線高壓核相儀主要應用于電力線路、變電所的相位校驗和相序校驗，主要功能包括驗電、核相、測相序等。本產品采用雙重屏蔽及全新的數字電路，具有極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。

一、無線高壓核相儀廠家概述
1.1 無線高壓核相儀廠家常規用途

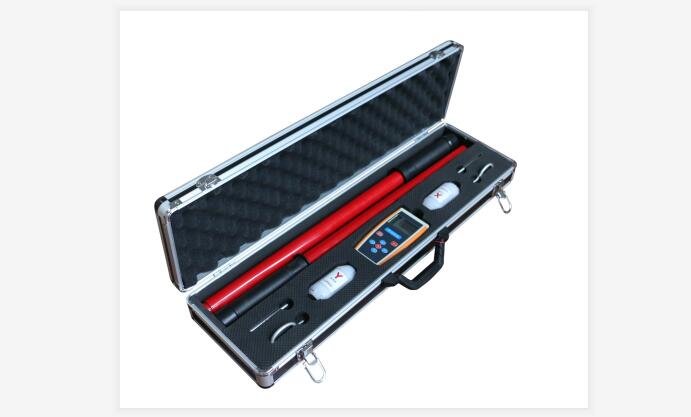

本公司生產的“ METAG9000無線高壓核相儀”，主要應用于電力線路、變電所的相位校驗和相序校驗，主要功能包括驗電、核相、測相序等。本產品采用雙重屏蔽及全新的數字電路，具有極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。
將被測導線的高電壓相位信號經過處理后直接發射出去，由手持機接收并進行相位比較，對核相后的結果定性，實時顯示相位角度差和矢量圖。
本產品采用無線傳輸技術，真正達到安全可靠、快速準確，不同電壓等級（10V-500KV）均適用。在核對電網的結構時，對于三相連接的線路能夠準確的識別不同導線的相對相位，在2 個測量組件之間無任何電氣上的連接，這樣可使測量裝置的應用非常靈活和安全。

1.2 無線高壓核相儀廠家安全事項
★ 采用了無線電傳輸技術，其工作的基本原理為相位的實時比較。
★遵守并按規定使用本產品，確保儀器的安全運行。
★ X和Y探測器兩端禁止耐壓試驗。
★遵守國家電力工業的安全工器具預防性試驗安全規程。
★特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。
★在帶電設備上核相必須通過絕緣操作桿進行。
二、無線高壓核相儀廠家產品信息
2.1 無線高壓核相儀廠家突出優勢
所測電壓：10V -500KV，不同電壓等級均適用
準確度：自校誤差≤±3°
采樣速率：10次／秒
日期時間設置：調整日期和時間，便于用戶瀏覽、查看歷史數據
背光時間設置：常亮、常滅、0-999秒內可自行設置
自動關機設置：從不、0-999分鐘內可自行設置
同相定性：≤20°為同相（相位閾值0-90°內，可自行設置。系統默認20°）
異相定性：＞20°為異相（相位閾值0-90°內，可自行設置。系統默認20°）
現場校準功能：可對被測導線進行現場校準，確保相位角精度
手持機和X型探測器、Y型探測器的傳輸距離為X≤150m、Y≤150m
多模式設計，適用性更強，更安全、更方便
獨有的人機交互界面，簡捷操作
FCC天線設計，信號更強，更易穿透墻壁、門或障礙物的阻擋
雙重屏蔽，抗干擾性極強，完全符合EMC標準
圖表和數據顯示，更方便易讀
定性測量：通過聲光信號顯示
定量測量：實時顯示相位角度差，誤差≤5°
相序校驗：順相序、逆相序（120°、240°）
2.2 無線高壓核相儀廠家使用簡述
X、Y型探測器首先探測線路上有無電壓，檢查線路是否通電，并自動通過無線信號傳輸給手持機。手持機則從兩個探測器接收信號并與之解碼相比較，zui終在顯示屏上顯示結果：“同相”或“異相”、“頻率”及“相位角度”、“矢量圖”等數據和圖表。
2.3 無線高壓核相儀廠家技術指標

所測電壓	10V-500kV
電源	手持機：5號AA堿性電池2節(1.5V)
電源	X和Y探測器：7號AA堿性電池各2節(1.5V)
無線傳輸距離	視距150米
同相	相角偏移≤20°（閾值0-90°內，可自行設置）
異相	相角偏移＞20° （閾值0-90°內，可自行設置）
顯示精度	定量測量≤3°
相位角分辨率	1°
相序測量	通過120°順時針/240°逆時針來確定指示相序
顯示	正顯液晶顯示屏，陽光下可清晰顯示
操作溫度	-35℃---+50℃
儲存溫度	-40℃---+55℃
相對濕度	≤95％ RH 不結露
手持機	0.31 kg
X探測器	0.13 kg
Y探測器	0.13 kg

無線高壓核相儀廠家注意事項
?8?3為了確保相位角的精度，務必在現場進行相位校準，詳見上頁：5.2 現場校準。
?8?3為了確保相位角精度，務必在現場進行相位校準，詳見上頁：5.2現場校準。
?8?3試驗過程中，X型探測器和Y型探測器相互之間必須保持在通信距離范圍之內。即：X型探測器與Y型探測器之間的距離不得大于150米。試驗和工作期間，必須安裝合適的探頭。
?8?3在測量≤10KV時，X型探測器和Y型探測器可直接掛在導線或絕緣皮上進行核相；
?8?3在≥66KV核相時，X型探測器和Y型探測器可采取接觸或非接觸兩種方式核相。
?8?3在測量110KV和220KV時，將X型探測器和Y型探測器放在高壓導線正下方300mm至1000mm處即可測量。測量500KV時，將X型探測器和Y型探測器放在高壓導線正下方1000mm - 2000mm處即可測量，左右允許偏差300mm。

【X型探測器試驗】
將X型探測器掛在被測導線上， LED綠燈長亮，表示X型探測器正在發射信號。
如果按上述方法操作沒有產生信號，X探測器需要更換7號AA堿性電池2節(1.5V)，仍不能正常工作，則X型探測器可能有故障，應從導線上取下送回修理。

【Y型探測器試驗】
將Y型探測器掛在被測導線上， LED紅燈長亮，表示Y型探測器正在接收信號。
如果按上述方法操作沒有產生信號，Y探測器需要更換7號AA堿性電池2節(1.5V)，仍不能正常工作，則Y型探測器可能有故障，應從導線上取下送回修理。
如果這兩根導線是同相，手持機液晶屏上會顯示結果：同相，表明兩根導線之間的這相為同相；
如果這兩根導線是異相，手持機液晶屏上會顯示結果：異相，表明兩根導線之間為異相，因此開關不能合閘。
線路上的每一相都必須通過正確的核相后才能合上開關。如果開關兩側的導線已形成同相的線路，核相工作即告完成。
