當前位置：首頁 > 產品展示 > 十、電纜、線路檢測及安全檢修工具 > MOEORW-9899T 高低壓遠程核相系統 更新時間：2025-04-22

MOEORW-9899T 高低壓遠程核相系統

參考標準：GB13398-2008,DL/T971-2005

產品別稱：高低壓遠程核相系統、無線高壓語音核相器，無線高壓核相儀，遠程核相儀，遠程校相器

產品特性：
※基站具備相角差校準功能，可將當前380V三相相位信號校準到不同電壓等級，一般校準到10kV;
※發射器可在1V～220kV電壓范圍內工作;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆MOEORW-9899T 高低壓遠程核相系統簡述
隨著我國城市化的發展，配網線路新建、遷改不斷，架空線與電纜、新線路與老線路交錯，導致線路相色標注混亂，黃、綠、紅不能代表A相、B相、C相。所以現場經常出現核相時現兩條線路的黃相為異相，測相序時黃、綠、紅為逆序此類問題，給配網線路的施工和運維帶來諸多不便，也不利于配網線路長期的規劃和管理。
我改產品結合互聯網和GPS授時技術。該系統由互聯網定相基站（簡稱“基站”）與互聯網定相手持機(簡稱“手持機”)兩部分組成。
該系統通過基站統一覆蓋區域內的定相標準，在定相過程中，手持機只需一次采集，便可確定所采集的線路屬于A、B、C三相中的哪一相，解決當前輸電/配電線路相色標注混亂的問題。
基站安裝在220V電源處，采集其相位信號，并校準到指定的10kV線路，將該線路的A、B、C三相定義為基準相位信號。基站和手持機通過移動互聯網分別將基準相位和現場測試相位發送到系統服務器，系統服務器進行數據處理后，再將定相結果發送給手持機，手持機即可顯示當前測試的相別。

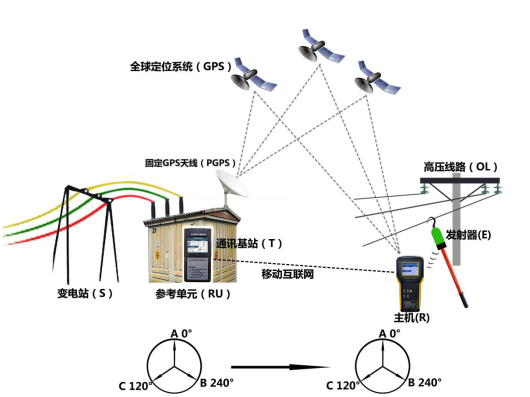

定相原理圖如下：

◆MOEORW-9899T 高低壓遠程核相系統特點
1、基站在固定地點不間斷地采集信號，并將此信號作為定相的基準相位信號，再通過網絡服務器將此基準相位信號發送給手持機，令手持機每次定相都有一個統一的參考色標。
2、一套基站可以匹配多臺（最多200臺）手持機同時進行定相工作。
3、若當前無任何手持機處于定相工作狀態，基站會自動進入休眠模式，以節約網絡流量及費用。
4、基站可選擇三種通信運營商（移動、聯通、電信）的2G/3G/4G移動網絡。
5、基站具備相角差校準功能，可將當前380V三相相位信號校準到不同電壓等級，一般校準到10kV。
6、手持機和基站均可根據GPS信號強弱自動切換PPS模式和授時模式。
7、手持機在無移動網絡信號時，可先將相位值數據儲存，再到有網絡信號的地方與基站完成數據交換，進而完成定相工作。
8、所有定相過程的數據交換均由系統自動完成，避免人工操作的失誤。
9、手持機無操作1小時自動關機。
10、發射器、采集器和手持機均內置3.7V可充電鋰電池，使用配置的5V1A充電器充電。
11、手持機具備語音播報功能，能語音提示測量結果和操作步驟；定相時能清晰播報A相或B相或C相。
12、發射器可在1V～220kV電壓范圍內工作，測試低壓線路時請將發射器充電孔接地，電壓高于220kV時需配置更長的絕緣桿。
13、發射器接觸高壓線時內置蜂鳴器響，底部2個指示燈交替閃爍。
14、結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差＜30°為同相。

◆MOEORW-9899T 高低壓遠程核相系統技術參數
1、相位差準確度：誤差≤5°。
2、頻率準確度：±0.1Hz。
3、基站供電電源電壓及頻率：AC100V～420V，50Hz。
4、衛星PPS時鐘誤差：≤50ns。
5、發射器適用電壓范圍：3V～220kV。
6、發射器和手持機的最大傳輸視距：約100米
7、手持機電池容量：2600mAh。
8、發射器電池容量：350mAh。
9、高壓測量時泄漏電流：＜10uA。
10、基站工作時功耗：＜0.5W
11、發射器功耗：＜0.1W
12、手持機功耗：＜0.3W。
13、儲存環境：-40℃- +55℃ 濕度≤95%RH。
14、重量：單臺手持整機約4kg，基站整機約2kg。
15、手持機部分整機尺寸：長55cm*寬26cm*高12cm。
16、基站部分整機尺寸：長26cm*寬26cm*高12cm。

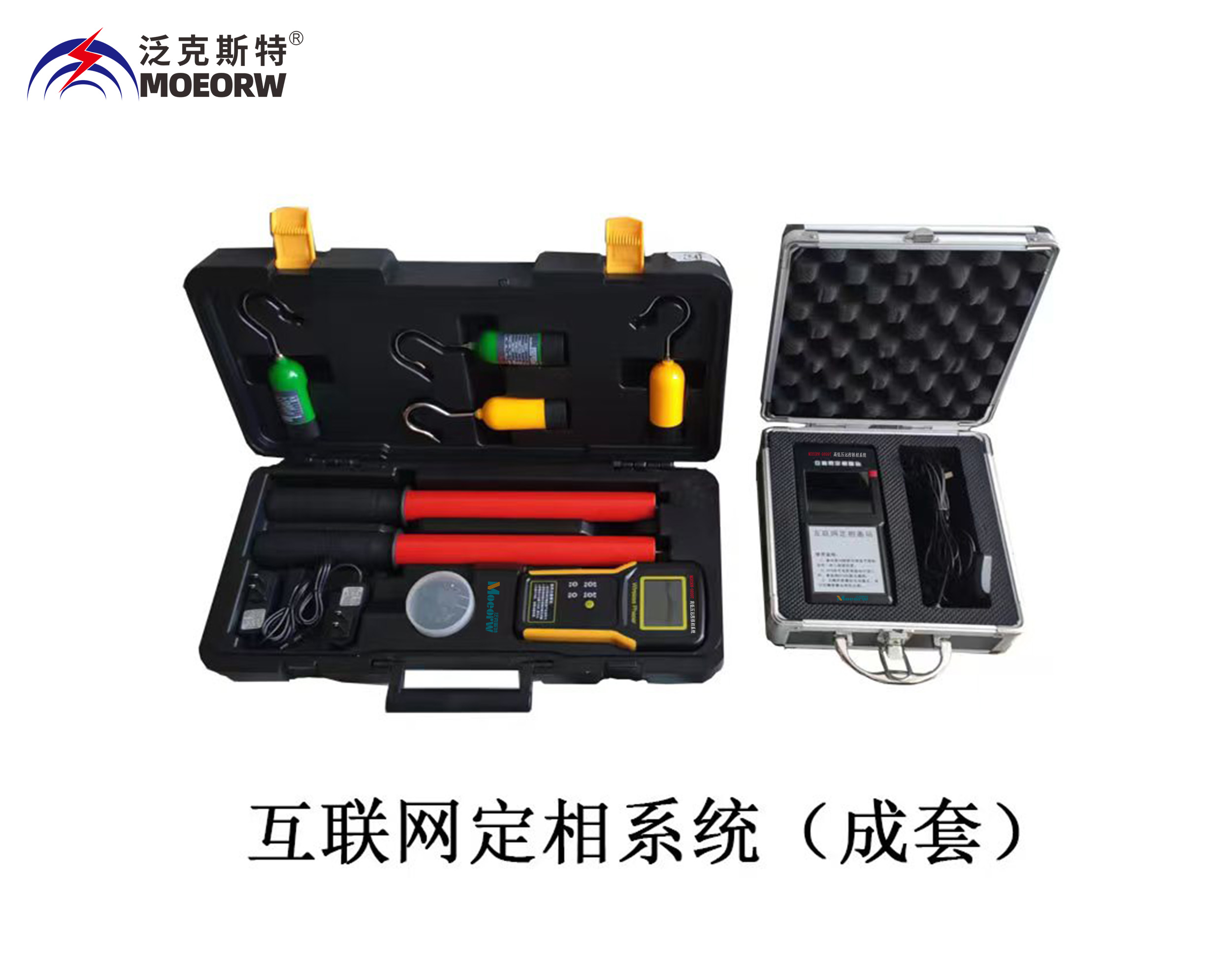

基站	1臺(可選購3-5臺)
核相探測器（單功能）	2個(X、Y各1個)
電流核相探測器（多功能，選購）	2個(X、Y各1個)
接收器(主機)	2個(X、Y各1個)
GSM天線	5根(其中1根外置天線，引線長5米)
GPS球形天線	1套(根據基站數量選購)
伸縮絕緣桿	2根
鋁箱	1個
探鉤、探針	4根(各2根)
USB充電器、充電線	1套
鋰電池	4個(儀表內)
自校線	1根
輔助測試線	2根
用戶手冊、保修卡、合格證	1套
