電力電纜在線監測及故障預警測距系統簡介：
隨著社會的進步和國民經濟的快速發展，各行各業對電力的需求呈逐年上升之勢，與此相適應，電力電纜的使用量也正在逐年增加。但由于電纜運行環境復 雜，運行方式獨特，造成故障點查找困難、檢測與修復時間更長等問題。因此電力部門希望在故障發生之前能夠給出報警信息，提前采取處理措施消除故障隱患， 避免永久故障發生時造成的突發停電和因電纜短路造成的火災等事故。

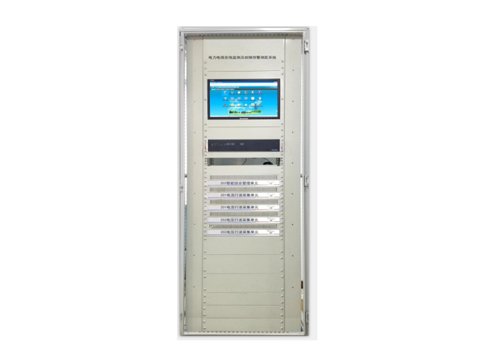

MECJ-3000 電力電纜在線監測及故障預警測距系統，通過對電纜運行狀態進行監測，收集電纜運行過程的暫態行波和穩態分量，對其進行分析處理，預測電纜運行狀況，并對故障電纜提供報警和故障診斷信息，對電纜的絕緣狀態進行監測， 對永久故障進行預警，并且實現故障測距和故障選線。為狀態檢修提供可靠依據， 這也為電纜線路由傳統的定期檢修轉變到狀態檢修提供了可能，不僅可以減少計劃停電時間，還可以降低高壓預防性試驗對電纜的損傷。
MECJ-3000 電力電纜在線監測及故障預警測距系統可以利用無線通訊技術提報檢修和運維人員，從而達到事故之前的計劃檢修，避免事故擴大和不必要的經濟損失。并且系統抗干擾能力更強、預警、選線、測距準確，該系統已在多處現場投入應用并取得良好效果。
電力電纜在線監測及故障預警測距系統功能
故障預警：系統利用高速采集裝置采集瞬時性暫態行波信號，根據電纜瞬時 性接地后的絕緣狀態更接近于永久故障的現象，對電纜的絕緣狀態進行監測分析， 保證電纜線路發生永久性接地故障前系統能夠可靠預警。
故障測距：系統利用電壓行波與電流行波故障測距技術，實現故障點測距， 故障測距精度可達 2.125m。
故障選線：系統實時監測母線連接的每條電纜的運行狀態，對于電纜主絕緣故障進行電纜回路選線。
環流監測：針對部分單芯電纜，系統可以實時監測線路的外護套絕緣情況， 并繪制環流曲線，對于外護套絕緣異常電纜進行故障報警。
系統云服務：針對每個用戶提供足夠的用戶空間，用戶可在任何時間地點通過瀏覽器訪問現場的系統監測情況，并且系統歷史數據永久存儲，方便歷史查看。
當?shù)毓δ?安裝于站內的系統后臺，配置一次系統圖，實現故障預警、選線、測距的系統圖故障線路閃爍、彈窗報警、聲音報警。
電子值班：實現無人值守，報警信息及工作狀態可通過發送短信息、APP 推送的方式至相關人員。
歷史存儲：實現實時存儲信息，可進行歷史數據查詢等。
電力電纜在線監測及故障預警測距系統技術優勢
1)實現交聯聚乙烯電力電纜故障預警。從故障預警、故障選線、故障測距等方面達到技術領先，提高供電可靠性，提高了運維人員的工作效率。
2)通過對電纜的運行狀態實時監測，使電纜在故障前得到有效的處理，從而增加了電纜的使用壽命，節省了生產運營成本。
3)提高了供電線路監測自動化水平，保障了電網的可靠供電，避免了由于突發停電造成的不必要的經濟損失。
4)系統軟件平臺部署在云服務器端，操作人員訪問方便，不受時間、地點限制，可實時查看線路運行情況，方便管理。
5)系統響應時間短，當電纜發生暫態故障產生行波信號后，高頻傳感器在5s 之內即可將采集到的故障信號通過網絡通訊傳遞給上位機軟件并實時顯示故障線路和故障波形，便于值班人員快速分析處理。
6)不改變電纜線路運行方式和結構，在電纜接地導體上安裝高頻電流傳感器，安全可靠。
電力電纜在線監測及故障預警測距系統原理
系統簡介
電纜在線監測系統利用瞬時性暫態故障自熄滅的特點，以及行波選線、測距原理，根據電纜瞬時性接地后的絕緣狀態更接近于永久故障的現象，對電纜的絕緣狀態進行監測，對電纜故障進行預警，并且同時完成選線、測距功能。
在每條電纜接地金屬屏蔽層上安裝一個高頻傳感器，將電纜在發生故障前的微弱的暫態電流信號進行采集，并且傳輸?shù)叫胁娏鞑杉瘑卧ㄟ^采集單元信號處理后，轉換為數字信息上傳至系統上位機，系統軟件經特有算法，分析電纜主絕緣狀況，分級預警電纜故障，選擇故障線路。同時系統采集被監測電纜母線PT，通過超高頻電壓信號采集單元采集 Ua、Ub、Uc、UL 電壓行波信號，用于判定故障相，計算電纜故障距離。該系統融合先進的數字化傳感器技術、高速數據采集、通信技術和計算機技術、云計算為一體，能夠適應惡劣的運行環境，為在運行中的電力電纜保駕護航。
監測系統利用云服務功能將電纜故障預警信息上傳至多用戶云空間，設備管理人員可以實現遠程監控，可以讓相關負責人實時了解變電站內電纜運行狀況信息，確定電纜運行狀態，做到故障前的實時預警、選線和測距，從而實現電纜的狀態檢修。提高企業經濟效益。
