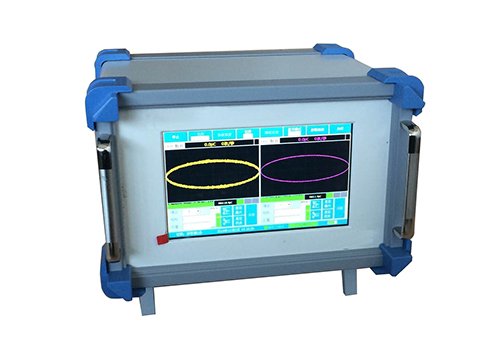

超聲波局部放電測試儀

簡介：
MEJFD-4000 超聲波局部放電測試儀是測量、分析電力設備絕緣性能的專用儀器；本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量，分析。
本儀器攜帶方便、測量快速，抗干擾能力強，便于現場使用。其配置軟件具有時域圖形、2D、3D統計圖譜、報警歷史、歷史zui大、脈沖計數等功能，軟件也可以詳查分析某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，全面統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響。采用自動或手動記錄保存試驗數據和瞬態放電波形，可對后期數據分析提供參考。

超聲波局部放電測試儀引用標準
1.高壓開關設備和控制設備標準的共用技術要求 DL/T 593
2.3.6kV～～40.5kV 交流金屬封閉開關設備和控制設備 DL/T 404
3.3.6kV～～40.5kV 交流金屬封閉開關設備和控制設備 GB 3906
4.局部放電測量GB/T 7354
5.電力設備局部放電現場測量導則 DL/T 417
6.高電壓試驗技術 第一部分：一般試驗要求 GB/T 16927.1
7.高電壓試驗技術 第二部分：測量系統 GB/T 16927.2
8.高電壓試驗技術 第3 部分: 現場試驗的定義及要求 GB/T 16927.3

超聲波局部放電測試儀技術參數：

技術特性
通道數	2個電信號接口，一個外同步接口
采樣率	0.5M、1M、2.5M、5M、10M、20M可選
采樣精度	12bit
量程切換	60dB、40dB、20dB、0dB、-20dB共5檔
頻帶范圍	20k-100kHz、80k-200kHz、40k-300kHz
本量程非線性誤差	5%
顯示
顯示屏	7” TFT真彩色觸摸液晶顯示屏
分辨率	800×480
存儲
物理存儲	256MB DDR2，為運行內存
SD卡存儲	標配16G卡，可升級為32G，用于存儲試驗記錄及試驗數據
接口
RS232	用于與PC機同步傳輸接口
USB	可外接鼠標鍵盤，以及外接移動存儲設備
電源模式	電池供電（16.8V鋰電池）+外置電源（18V）可連續提供8小時供電
電信號接口	2路BNC接口(前后面板各兩個)，用于信號輸入
SMA接口	外同步接口
SD卡插槽	可插入zui大支持32G的SD卡
網口	可擴展
接地鈕	外部接地用
通用說明
CPU	主頻533MHz
系統	WINCE6.0
使用環境溫度	-20℃至45℃
存儲環境溫度	-20℃至60℃
尺寸	長×寬×高：249mm × 216mm × 167mm
重量	4.7kg

超聲波局部放電測試儀現場干擾及處理方法
1) 戶外架空線的強電暈干擾會對開關室的進線柜及相鄰柜的超聲波和暫態對地電壓測試值造成影響。
2) 主變冷卻器等大電機運轉時由于內部線圈的轉動會在外殼產生較高的暫態對地電壓測試值，進而對開關室的進線柜及相鄰柜的超聲波和暫態對地電壓測試值造成影響。
3) 蓄電池屏柜和直流屏柜由于內部的整流電路，其暫態對地電壓測試值會異常高，但影響范圍小，在2、3 米開外即可忽略。
4) 靠近燈源會使超聲波測試值異常大。
5) 屋頂日光燈損壞后鎮流器不停啟動會導致暫態對地電壓測試值提高很多，其影響范圍較大，可以覆蓋一個主控室或高壓開關室。
6) 開關柜背面的帶電指示器會造成暫態對地電壓測試值偏高。
7) 有些電子電路版、控制箱等會產生一定的干擾，對暫態對地電壓測試值產生影響，但影響范圍僅限于與其連接的金屬面，且不超過0.5m 的距離，如消防控制箱、開關柜就近控制保護屏等。
8) 鬧市區的構架暫態對地電壓測試值受車輛等原因影響很大，但存在房屋的屏蔽措施時，內部的設備受影響較小。
9) 人耳可聽的聲音等會對超聲波測試帶來極大干擾。
10) 電暈放電可明顯增大超聲測試法的數值，且其聲響與開關柜內部產生的聲音基本類同。
11) 超聲測試法的干擾源影響距離一般較小，且有一定的方向性。
現場干擾的處理：
1) 關閉干擾源，如一些室內的排風扇、日光燈等。
2) 采用不同的時間進行測試。
3) 避開無線電及其它電子裝置的干擾信號。
4) 通過局部放電定位儀確定信號的傳播方向來確定與被測設備相距較遠的放電干擾源等方法實現。
