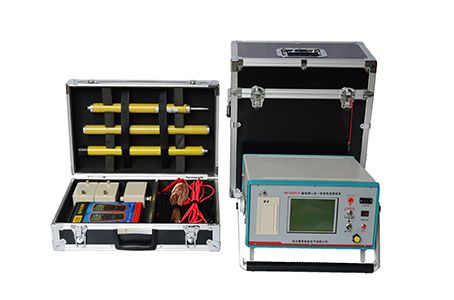

電容電流測試儀

概述
我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以做決定。
另外，配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。
該電容電流測試儀，既可測量系統平衡時的電容電流，也可測量系統不平衡時的電容電流。
系統平衡時，電容電流測試儀從PT開口三角處注入微弱的異頻信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz干擾信號，同時測試儀的輸出端可以耐受100V的交流電壓，若測量時系統有單相接地故障發生，亦不會損壞PT和測試儀，因而無需做特別的安全措施，使這項工作變得安全、簡單、快捷。
系統不平衡時，在做好安全措施前提下，電容電流測試儀從系統中性點取樣測量，，簡單方便。
電容電流測試儀采用大屏幕液晶顯示，中文菜單，操作非常簡便，且體積小、重量輕，便于攜帶進行戶外作業，接線簡單，測試速度快，數據準確，大大減輕了試驗人員的勞動強度，提高了工作效率。

電容電流測試儀技術指標
1、測量范圍及精度

項 目	6kV系統	10kV系統	35kV系統
量程	三相對地總電容Cx≤120uF即 Ic≤250A
量程	≤130A 即Cx≤120μF	≤250A 即Cx≤120μF	≤250A 即Cx≤120μF
精度	當≤10 A即3μf≤ Cx≤9μF ±(讀數×10%±5個字)	當≤10 A即3μf≤ Cx≤9μF ±(讀數×10%±5個字)	當≤10 A即3μf≤ Cx≤9μF ±(讀數×10%±5個字)
精度	當10A≤Ic≤130A 即9μF＜Cx≤120μF ±(讀數×5%±5個字)	當10A≤Ic≤130A 即9μF＜Cx≤120μF ±(讀數×5%±5個字)	當10A≤Ic≤130A 即9μF＜Cx≤120μF ±(讀數×5%±5個字)

2、工作溫度：-10～50℃
3、相對濕度：≤90%
4、工作電源：AC 220V ± 10% 50 Hz ± 1%
5、外形尺寸：460mm×245 mm×425mm（主機箱）
580mm×300 mm×150mm（附件箱）
6、儀器重量：15 kg（主機箱） 7.2 kg（附件箱）

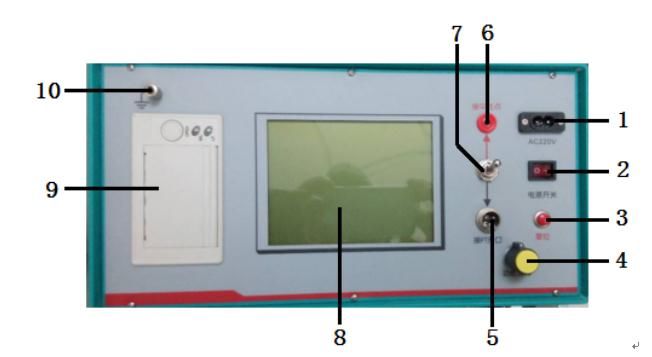

電容電流測試儀面板介紹
