MOEORW-5086GS 高壓電機局放在線監測系統系統概述
對于低壓電機，影響繞組絕緣壽命的主要因素是機械應力、熱及短時的過電壓的作用。對于高壓電機，影響其繞組絕緣壽命的主要原因除上述因素外，另外一個更主要的因素就是局部放電。對于6kV及以上電壓等級的高壓電機定子繞圈，運行時絕緣內部及表面都可能發生局部放電。據統計，電機損壞事故均有50%是電機定子繞組絕緣損壞引起的。而很多繞組絕緣的損壞很多是局部放電造成的。所以，近年來電機中局部放電的測量與防止已為各電機制造廠家和電機使用部門所重視，局部放電的測試已逐漸用于電機絕緣質量的控制和運行可靠性的鑒定。隨著經濟快速發展與工業現代化穩步推進，大型工礦企業對電力系統的穩定性的要求越來越高，特別是軌道交通、石油石化、鋼鐵、礦山、制藥、高級制造業等對生產連續性要求較強的行業，電力系統的穩定性和安全性對企業的安穩運行起到重要的作用。

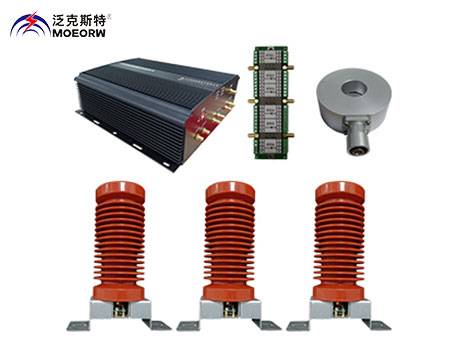

本公司根據《GB/T 20833.2-2016 旋轉電機定子繞組絕緣 第2部分：在線局部放電測量》、《旋轉電機定子繞組絕緣 第1部分：離線局部放電測量》、《Q GDW 11304.5-2015電力設備帶電檢測儀器技術規范 第5部分：高頻法局部放電帶電檢測儀器技術規范》以及《DL/T 2271-2021高壓電纜局部放電在線監測系統技術規范》研發生產的高壓電機局部放電在線監測系統，通過安裝在高壓電機指定位置的耦合電容傳感器，高頻電流互感器，電阻式測溫元件，感應局部放電信號，通過信號處理和數字化技術，各個在線監測單元檢測電機局放信號后，將測試數據通過網絡傳輸到后臺的在線監測服務器軟件上，從趨勢和量化的數據，圖譜多個維度直觀呈現給運維人員。

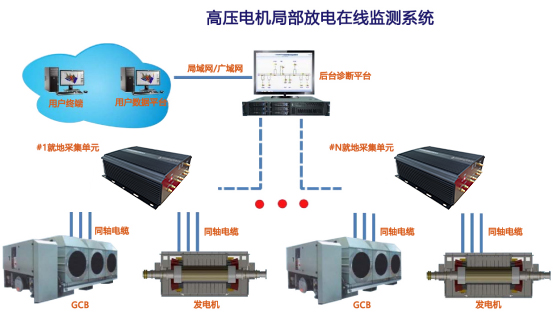

本系統示意圖如下圖所示：
圖1 高壓電機局部放電在線監測系統示意圖
MOEORW-5086GS 高壓電機局放在線監測系統功能特點
1.分布式布局，基于IP技術，擴展性強
監測單元網絡化布局，基于TCP/IP通信和WEB技術，整套系統能支持多達200個在線監測單元同時檢測，在原有布局基礎上加入或者撤掉終端時，系統無需額外設置，自動進行識別和配置。
2.實時監測
系統記錄各監測節點的實時數據，監測周期可以靈活設置。
3.邊緣化計算
符合當前物聯網終端設計理念，計算邊緣化，數據就地處理，異地分析判斷，數據再現回溯機制。
4.靈活取用和巡檢
檢測單元也適合線路巡檢場合，此時帶上裝有局放分析軟件的電腦配合終端使用即可。
5.穩定的數據傳輸
系統內兩個監測節點間zui遠距離可以為20km,保證數據傳輸的穩定性。
6.同步實時采樣
所有采樣通道都可連續同步采集，數據處理都是在監測單元內部FPGA內并行計算處理完成，數據的采集計算和模式識別都是由采集單元處理，分布式計算，后臺計算機只負責數據存儲和展示，顯示查詢測量結果，整體系統更穩定。
7.軟件平臺WEB化
軟件采用WEB平臺，瀏覽器直接瀏覽管理即可，不需要再安裝其他客戶端軟件，接外網云平臺后，可以在任何電腦上查看監測情況。支持超大數據庫容量，保證10年的監測數據的穩定存儲。
8.軟件功能豐富
可記錄測量放電量、放電相位、測量時間等相關參數，可提供放電趨勢圖并具有預警和報警功能，可對數據庫進行查詢、刪除、備份以及打印報表等。
9.豐富的圖譜信息
系統以不同的圖形方式顯示局部放電信號，如年月日局放趨勢圖，相位脈沖圖、 PRPD、PRPS圖譜，清晰反應放電的幅度，時間，相位信息。可以瀏覽每一個監測單元任意監測時刻的局放波形細節。
10.高靈敏度
zui小可檢測5PC的放電信號。
11.抗沖擊
可承受600kV的閃絡沖擊，終端設備不損壞、數據不丟失。
12.抗干擾
具備時域、頻域信號分析技術，可有效分離干擾信號和局放信號，可有效避免儀器電源端的干擾。
