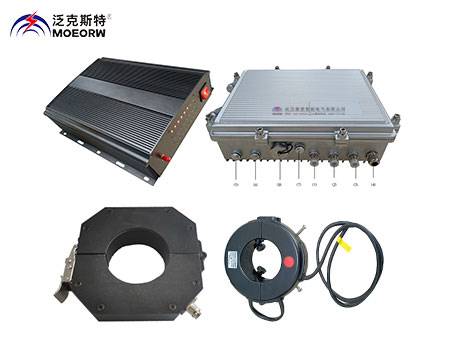

MOEORW-5086LF 電纜高頻局部放電在線監測系統概述
在城市和大中型企業的供電系統中，越來越多地方采用高壓電纜輸配電。 所有的高壓電力電纜在工廠都做過很精密的檢測， 電纜基本上不會存在局部放電，但是電纜頭（電纜接頭或電纜終端）是電纜出廠后是做成的，存在局部放電的危險。 多年的運行跡象表明 90% 以上的電纜故障都是電纜終端接頭故障引發的所以有必要對電纜電纜接頭和電纜終端進行局部放電的檢測，為了保證電力電纜的安全運行，要求在接頭做好后進行耐壓和局部放電的試驗。同時，對已經進入運行的電纜也能經常測量其局部放電以評估其絕緣狀態。因此，對電纜接頭進行現場局部放電監測，對實現電力系統的安全運行，進而對經濟發展、社會穩定都有重要的意義。
本公司根據《Q GDW 11304.5-2015電力設備帶電檢測儀器技術規范 第5部分：高頻法局部放電帶電檢測儀器技術規范》以及《DL/T 2271-2021電纜高頻局部放電在線監測系統技術規范》研發生產的電纜局部放電在線監測系統，通過安裝在高壓電纜接頭處接地引下線處的高頻電流傳感器，各個在線監測單元檢測電纜內部發生局部放電后產生的脈沖電流，測試數據通過網絡傳輸到后臺的在線監測服務器軟件上。
MOEORW-5086LF 電纜高頻局部放電在線監測系統功能特點
●分布式布局，基于IP技術，擴展性強
監測單元網絡化布局，基于TCP/IP通信和WEB技術，整套系統能支持多達200個在線監測單元同時檢測，在原有布局基礎上加入或者撤掉終端時，系統無需額外設置，自動進行識別和配置。
●實時監測
系統記錄各監測節點的實時數據，監測周期可以靈活設置。
●邊緣化計算
符合當前物聯網終端設計理念，計算邊緣化，數據就地處理，異地分析判斷，數據再現回溯機制。
●靈活取用和巡檢
檢測單元也適合線路巡檢場合，此時帶上裝有局放分析軟件的電腦配合終端使用即可。
●穩定的數據傳輸
系統內兩個監測節點間zui遠距離可以為20km,保證數據傳輸的穩定性。
●同步實時采樣
所有采樣通道都可連續同步采集，數據處理都是在監測單元內部FPGA內并行計算處理完成，數據的采集計算和模式識別都是由采集單元處理，分布式計算，后臺計算機只負責數據存儲和展示，顯示查詢測量結果，整體系統更穩定。
●軟件平臺WEB化
軟件采用WEB平臺，瀏覽器直接瀏覽管理即可，不需要再安裝其他客戶端軟件，接外網云平臺后，可以在任何電腦上查看監測情況。支持超大數據庫容量，保證10年的監測數據的穩定存儲。
●軟件功能豐富
可記錄測量放電量、放電相位、測量時間等相關參數，可提供放電趨勢圖并具有預警和報警功能，可對數據庫進行查詢、刪除、備份以及打印報表等。
●豐富的圖譜信息
系統以不同的圖形方式顯示局部放電信號，如年月日局放趨勢圖，相位脈沖圖、 PRPD、PRPS圖譜，清晰反應放電的幅度，時間，相位信息。可以瀏覽每一個監測單元任意監測時刻的局放波形細節。
●高靈敏度
zui小可檢測5PC的放電信號。
●抗沖擊
可承受600kV的閃絡沖擊，終端設備不損壞、數據不丟失。
●抗干擾
具備時域、頻域信號分析技術，可有效分離干擾信號和局放信號，可有效避免儀器電源端的干擾。
MOEORW-5086LF 電纜高頻局部放電在線監測系統系統技術參數
1.適用范圍
在線實時監測電力電纜的高頻局放局放，提供數據的長期存儲和分析對比，提示預警，提高電纜的運維效率。
2.環境條件
環境溫度 -25℃～50℃；
相對濕度 ≤90%；
3.供電方式和功率
供電方式: 交流100V~240V
監測單元功耗: 16W
4.高頻傳感器
檢測頻帶：0.3MHz～30MHz
測量范圍：0~70dB
分辨率：0.1dB
傳輸阻抗：≥10mV/mA
輸入阻抗：50Ω
5.環流監測傳感器
測量范圍：0~200A
分辨率：0.1A
6.護層電壓傳感器
測量范圍：0~300V
分辨率：0.1V
7.圖譜顯示
多種圖譜顯示方式： 趨勢折線圖，PRPD, PRPS, 相位直線圖等。
