MOEORW-956 高壓電纜故障預警與精確定位系統

參考標準：EN-61010-1,ICE 61557-7

產品別稱：高壓電纜故障預警與精確定位系統、電纜故障預警、定位在線監測系統

產品特性：
※本系統適用于110kV及以上電壓等級電纜，由監測終端和中心站組成;
※能夠及時預警電纜故障并在故障后快速定位故障點;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆MOEORW-956 高壓電纜故障預警與精確定位系統簡介：
隨著我國城鎮化的快速發展，城鎮用電量需求日益增大，高壓電力電纜在城市內的輸電應用上得到了快速的發展。高壓電纜采用電纜隧道或電纜溝直埋的方式敷設，其絕緣性容易遭受外力損壞和環境腐蝕的侵害，從而導致線路跳閘，城市用電大面積停運，給城鎮的日常用電生產、生活造成經濟損失和重大影響。

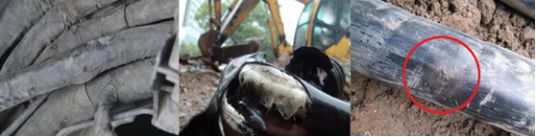

圖1電纜絕緣破壞圖
現有的電纜故障監測手段和故障排查技術存在一定的不足。電纜在線監測主要“隧道電纜光纖測溫”、“電纜護層環流在線監測”和“電纜接頭護層局放監測”等方法。
光纖測溫主要針對隧道電纜敷設結構，通過外電纜外護套貼敷光纖的方式測電纜表皮溫度來實現溫度在線監測，這種方法由于是裸露在隧道環境中，易受環境因素的干擾。

◆MOEORW-956 高壓電纜故障預警與精確定位系統系統介紹
系統結構
本系統適用于110kV及以上電壓等級電纜，由監測終端和中心站組成。其核心部件——現場監測終端，包括信號采集模塊、電源模塊、通信模塊三部分。

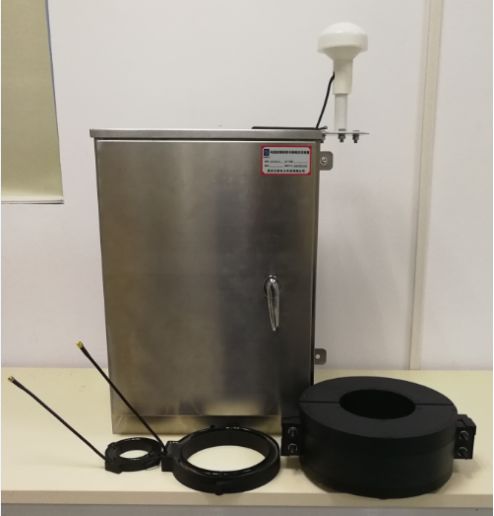

圖1監測終端外觀圖

圖1監測終端外觀圖
信號采集模塊包括行波采集模塊和工頻采集模塊，分別安裝于終端接地箱接地線以及終端電纜導線，前者實時監測電纜線路的絕緣隱患放電行波以及故障行波，后者監測線路的工頻電流。

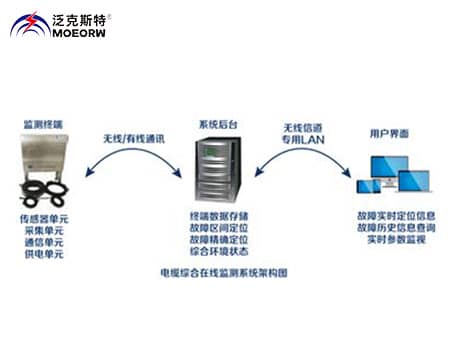

終端采集的信號通過GPRS/CDMA無線傳輸方式將實時數據傳輸給后臺機房服務器監測軟件，中心站通過終端傳回的監測信號對故障進行診斷，并將診斷結果通過Web終端或者短信及時通知運維人員。使線路運維人員隨時掌握電纜的運行情況，能夠及時預警電纜故障并在故障后快速定位故障點。其系統結構意圖如圖2所示。

◆MOEORW-956 高壓電纜故障預警與精確定位系統功能
１）缺陷放電在線監測：采用高頻脈沖電流法在接地線上監測電纜的故障缺陷放電情況，當放電量到達系統設定閾值，系統發出預警信息，通知運維人員對缺陷電纜接頭、終端及本體進行檢修。
２）電纜故障精確定位：本系統基于分布式行波定位技術，能夠在電纜故障發生后，快速定位故障點，定位精度高，檢修人員可快速找到故障點并排除故障恢復供電。
３）T接電纜、混架線路的區間故障定位；根據故障電流特征，僅需在線路兩端、T接點，混架交接點配置監測終端，本系統即可確定T接電纜、混架線路的故障區間，明確故障區段，加快故障排查速度。
４）電纜故障類型智能辨識；本系統能夠基于工頻及行波特征，準確辨識包括單相接地、兩相接地故障、間歇性故障、金屬接地故障、高阻接地故障等不同類型的電纜故障。

◆MOEORW-956 高壓電纜故障預警與精確定位系統技術優勢
系統前端采集裝置采用高精度的誤差處理技術，使系統故障定位精確誤差小于等于10ｍ：
1)20ns級精度的GPS時鐘對時技術，精度誤差≤５ｍ；
2)速響應寬頻行波電流傳感器，其頻率響應范圍達到10k~2MHz，頻響快，不失真，且響應速度小于2ns；精度誤差≤１ｍ；
3)基于小波理論的行波到達分析技術，根據行波傳播特性行波到達時刻是唯一不會受到傳感器傳變特性及傳輸畸變影響的行波標準量，運用小波分析技術提取行波到達時刻；精度誤差≤４ｍ；

◆MOEORW-956 高壓電纜故障預警與精確定位系統技術參數
定位精度： ≤10m
故障類型辨識準確率： ≥98%
故障定位響應時間： ≤10分鐘
供電方式：負荷電流耦合取能，電流范圍30A～800A/市電
通信方式： GPRS/無線通訊
故障定位響應時間： ≤10分鐘
工作溫度： -40～80℃
相對濕度： 5%～100%RH
海拔高度：不高于4000m
防護等級： IP65
免維護時間： 5年
