當前位置：首頁 > 產品展示 > 二、無局放試驗裝置 > MEOWS-10 阻尼振蕩波狀態檢測系統更新時間：2025-04-23

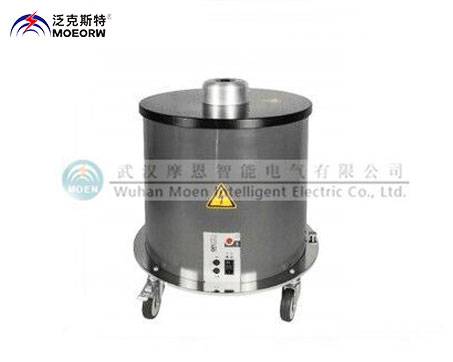

MEOWS-10 阻尼振蕩波狀態檢測系統

執行標準：局放量的校準依據 IEC 60270標準

產品別名：瑞士ONSITE局放儀、ONSITE電纜震蕩波局放儀、ONSITE電纜局部放電測試儀、ONSITE、ONSITE絕緣測試儀、ONSITE標準器、ONSITE電阻測試設備、阻尼振蕩波狀態檢測系統

產品特性：
※可測量配電電纜PD起始電壓(PDIV)及PD熄滅電壓(PDEV);
※測試頻率接近 50Hz工頻電壓，測試結果對應于實際運行狀態；
※通過測試電壓的衰減振幅,可以很容易地測定電纜介損；
產品品牌：泛克斯特
24小時服務熱線：186-7409-7731

售前咨詢：027-87669508

瑞士ONSITE MV10電纜阻尼振蕩波測試儀簡介：
ONSITE MV10電纜阻尼振蕩波測試系統可測量配電電纜PD起始電壓(PDIV)及PD熄滅電壓(PDEV)，同時通過測試電壓的衰減振幅,可以很容易地測定電纜介損。根據建議的測試電壓等級進行測試(依據相關的IEC、IEEE與CIGRE標準及指導方針), DAC測試可評估整個電纜系統絕緣是否完好(無瑕疵及無老化)，以及是否能耐受一個較高的電壓水平

瑞士ONSITE MV10電纜阻尼振蕩波測試儀主要型號：
CAL141、DAC MV30、DAC MV60、DAC HV300、DAC HV200、DACHV400、IT6、IT30、TDS 146

ONSTIE High Voltage電力電纜振蕩波局放測試系統的特點:
1.測試頻率接近 50Hz工頻電壓，測試結果對應于實際運行狀態
2.測試時間極短（幾百毫秒），為無損的測試方法
3.局放量的校準依據 IEC 60270標準
4.采用無線局域網（WLAN）進行控制和通訊，操作安全
5.局放檢測與局放點定位技術相結合
6.同時可測量介損和電纜電容等參數
7.自動調節系統參數來優化測量的靈敏度
8.帶有接頭定位功能的自動校準模式
9.可生成直觀的局放分布圖表和測試報告
10.便攜式設計，重量輕，現場安裝簡單

瑞士ONSITE MV10電纜阻尼振蕩波測試儀技術參數：

高壓電纜測試參數/型號	MV10（適用于10kV電纜）	MV20（適用于10-35kV電纜）
輸出測試電壓	30kVpeak/21.2kVrms	60kVpeak/42.4kV rms
線圈電感值	1.0H	2.5H
線圈電阻值	20ohm	32ohm
振蕩電壓頻率	50-550Hz	50-550Hz
高壓開關	LTT	LTT
待測電纜等效電容值	0.08-4цF	0.035-4цF
高壓充電電流	12mA	6mA
系統重量(不包含包裝箱)	75kG	90kG
局放測量量程(IEC標準）	1pC-100nC	1pC-100nC
局放定位功能（頻寬）	150kHz-20MHz	150kHz-20MHz
介損測量范圍	0.1%-5%	0.1%-5%
控制操作	WLAN 802.11g	WLAN 802.11g
