當前位置：首頁 > 產品展示 > 二、無局放試驗裝置 > MEWJF 變壓器感應耐壓及局部放電試驗系統更新時間：2025-04-23

MEWJF 變壓器感應耐壓及局部放電試驗系統

執行標準：GB7354、DL／T848.3-2004、GB7354

產品別名：變壓器感應耐壓及局部放電試驗

產品特性：
※適用于大中型電力變壓器的變頻感應耐壓及局放測試;
※110KV~750KV以下等級大容量三相電力變壓器的外施交流耐壓試驗；
※110KV 等級的分級絕緣電力變壓器局部放電、感應耐壓試驗；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MEWJF變壓器感應耐壓及局部放電試驗系統簡介
本試驗系統適用于大中型電力變壓器的變頻感應耐壓及局放測試,采用正弦波高保真線性功率放大變頻電源，達到無局放要求，變頻電源輸出波形為純正正弦波.
針對110KV~500KV等級的電力變壓器和PT電壓互感器的現場感應耐壓和局放測量試驗的一種特殊的無局放變頻諧振試驗系統，該系統利用推挽式線性功率放大變頻電源技術，在保證系統自身無局放的情況下，通過提高試驗頻率（一般在100Hz~200Hz之間），可有效保證被測試變壓器在鐵芯不飽和的情況下完成以下試驗項目：
110KV~750KV以下等級大容量三相電力變壓器的外施交流耐壓試驗；
110KV及以上等級的PT電壓互感器的多倍頻感應耐壓及局放測量試驗；
110KV 等級的分級絕緣電力變壓器局部放電、感應耐壓試驗

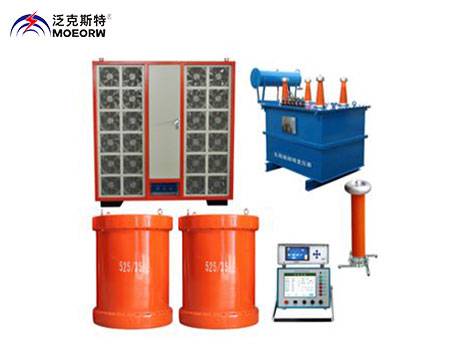

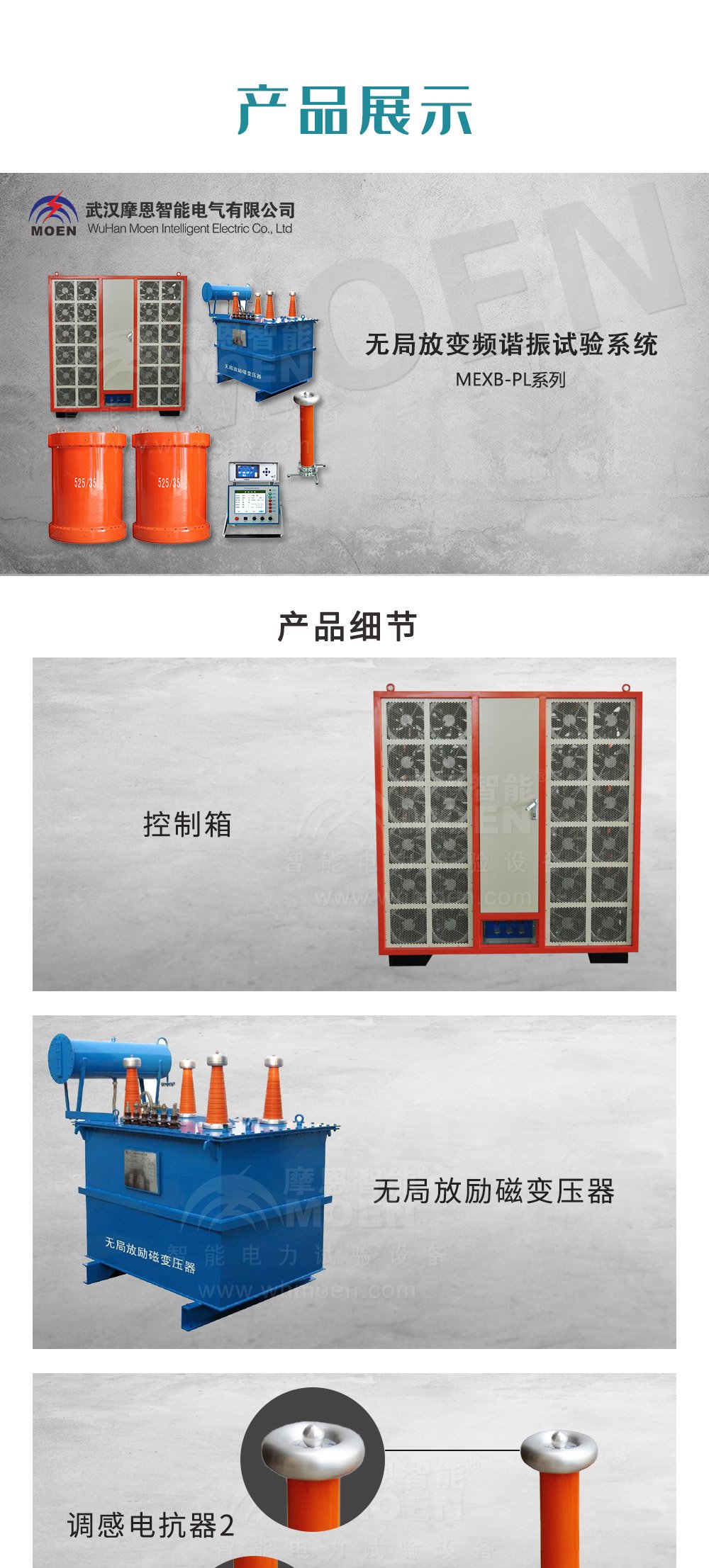

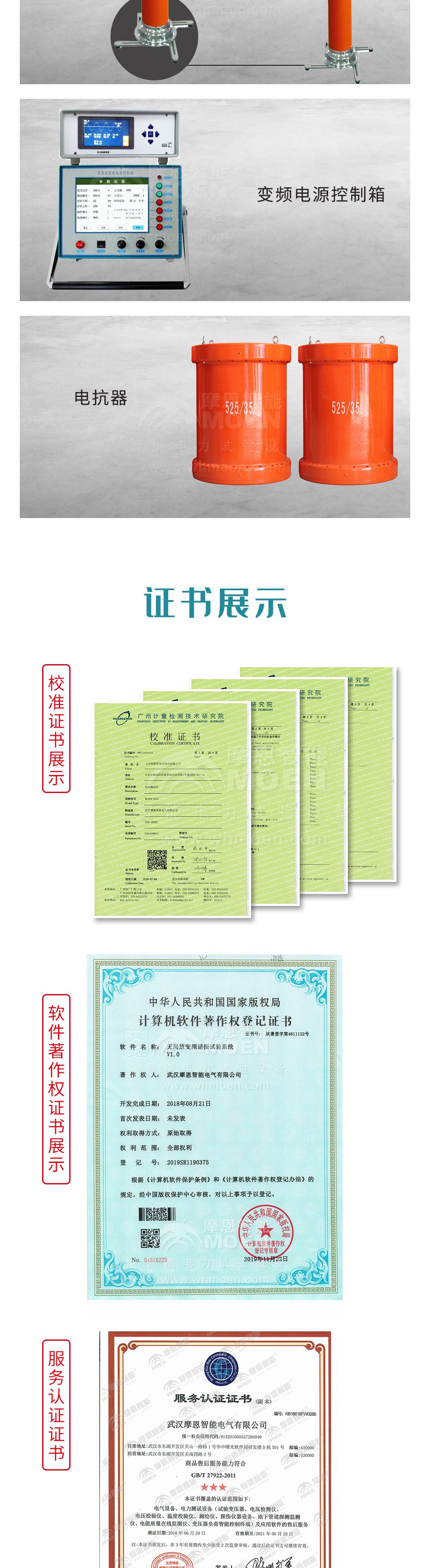

變壓器感應耐壓局部放電試驗系統構成：
無局放推挽變頻電源及測控箱
無局放勵磁變
無局放補償電抗器
無局放高壓試驗電抗器
無局放電容分壓器

局放測試儀

MEWJF 變壓器感應耐壓及局部放電試驗系統設備制造及試驗遵循的標準：
GB7354 局部放電測量
DL／T848.3-2004 高壓試驗裝置通用技術條件第3部分：無局放試驗變壓器
GB7354 局部放電測量

MEWJF 變壓器感應耐壓及局部放電試驗系統一般使用環境條件
周圍空氣溫度
zui高溫度： +45℃（使用） +50℃（儲存）
zui低溫度： -15℃（使用） -20℃（儲存）
zui大日溫差： 25K
日照強度： 0.1W/cm2(風速0.5m/s)
海拔高度： ≤5000m
使用地點：戶內外
無火災及爆炸危險；
不含有腐蝕金屬和絕緣的氣體存在；
有一可靠接地點；
環境相對濕度(在25℃時) zui大日平均值：95%
安裝放置地點平坦，電抗器安裝傾斜度不大于5o

MEWJF 變壓器感應耐壓及局部放電試驗系統技術參數
1)、設備型號及名稱：MEWJF無局放變頻諧振試驗系統
2)、輸入工作電源：三相380V±10%，50Hz
3)、額定輸出功率：3~500KW（可按需定制）
4)、額定輸出電壓：單相0～350V
5)、輸出電壓波形：標準正弦波，波形畸變率≤1.0%
6)、額定輸出頻率：30～300Hz
7)、頻率分辨率：0.1Hz
8)、局放量：≤10pC
9)、允許運行時間：額定容量下允許運行時間90min
10)、噪音水平：≤85dB
