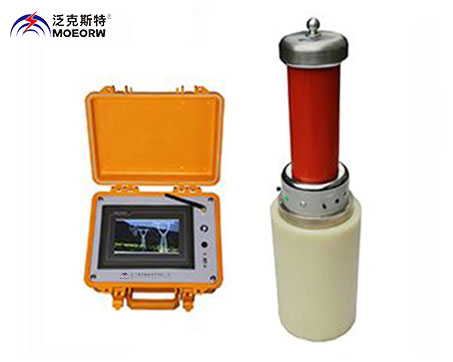

ME8050Z大容量高電壓介損綜合測試儀

執行標準：GB5654-85

產品別稱：大容量高電壓介質損耗測試儀，高電壓介損測量儀，大電流高電壓介質損耗測試儀，大容量高電壓介損綜合測試儀

產品特性：
※電容范圍: 不限，分辨率0.001pF, 默認10pF-10uF;
※試品電壓范圍：0.5kV-1000kV；
※可以采用外部標準電容器做介損試驗。也可以在實驗室內對介損電橋進行校準。；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

大容量高電壓介損綜合測試儀

用途
1.采用數字波形分析和電橋自校準等技術，配合高精度三端標準電容器，實現高精度介損測量。儀器所有量程輸入電阻低于2Ω，消除測量電纜附加電容的影響。
2.采用高壓電容器與介損電橋組合在一起的方案，簡化接線調試的過程。并保證電橋試驗的安全性。
3.能夠使用串聯諧振提供的高壓電源，無需固定頻率。內置串聯和并聯兩種介損測量模型，方便儀器檢定。
4.具有標準電流輸入通道，可以采用外部標準電容器做介損試驗。也可以在實驗室內對介損電橋進行校準。
5.控制器與高壓電橋采用無線通訊，傳輸距離遠，安全可靠，控制方便。
6.控制器采用7寸彩屏顯示，觸摸屏輸入，具有U盤接口。
7.控制器數據存儲無限制，可以選取時間段查看存儲的數據。可通過U盤導出數據，進行計算機數據分析。
8.高壓電橋和控制器內置充電電池，工作時候不需要供電電源。

◆大容量高電壓介損綜合測試儀技術參數
1、準確度： Cx ：±(讀數×1%+0.01pF)
Tgδ：±(讀數×1%+0.00040)
2、電容范圍: 不限，分辨率0.001pF, 默認10pF-10uF。
3、tgδ范圍：不限，分辨率0.001%。
4、試品電流范圍：10uA～10A。
5. 試品電壓范圍：0.5kV-1000kV
6、電容器溫度系數≦3×10-5 /℃。壓力系數≦3×10-3Mpa
7、電容器的損耗角正切值不大于3×10-5
8、電容器內充 SF6 氣體。在20℃時，壓力為0.4±0.1Mpa
9、電容器安裝運行海拔不超過1000米，使用周圍空氣溫度-10℃-40℃，相對濕度不超過70%。
10.內置大容量鋰電池。充電電壓16.8V,充電電流1A。
11.充電器電源：180～270VAC,50Hz/60Hz±1% (市電或發電機供電)
