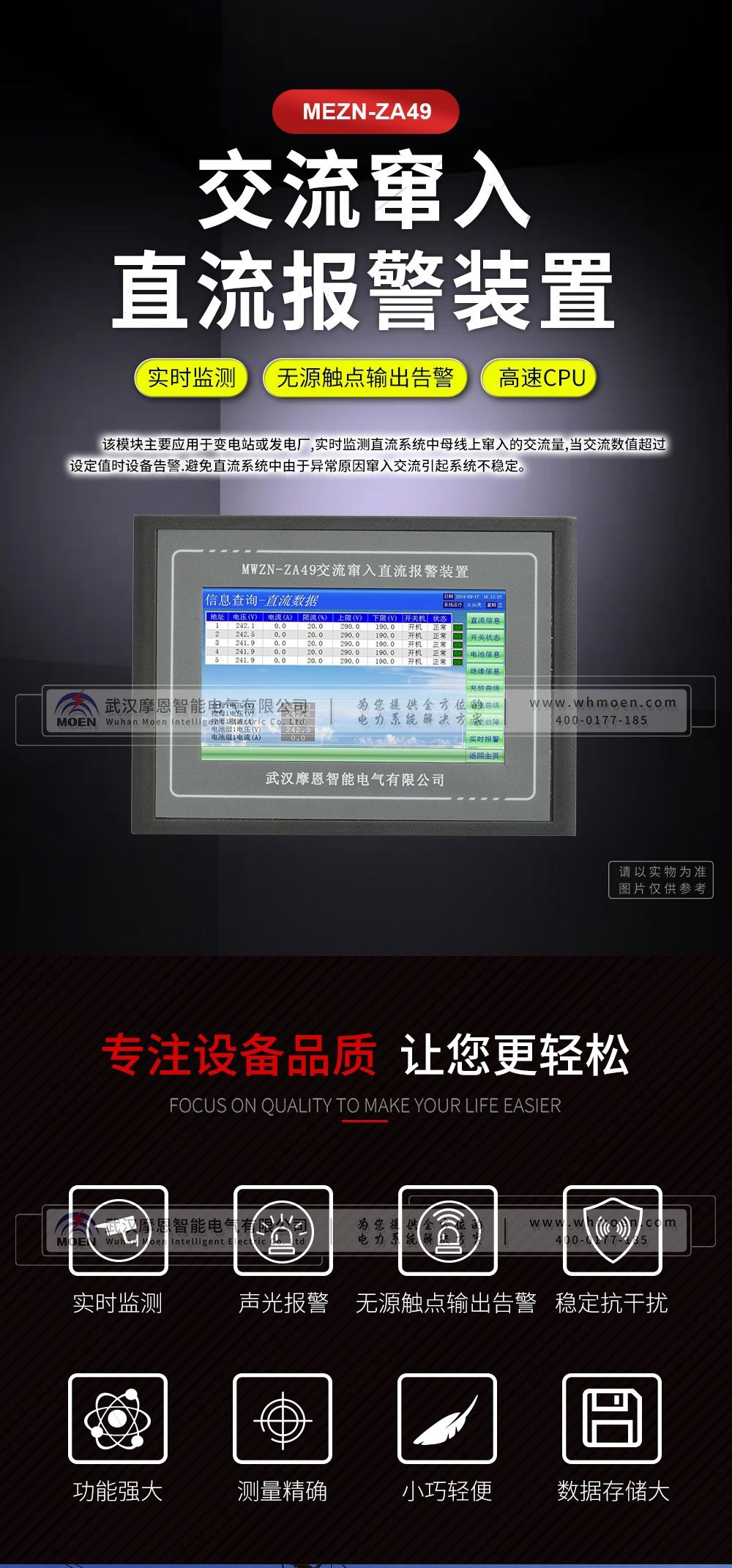

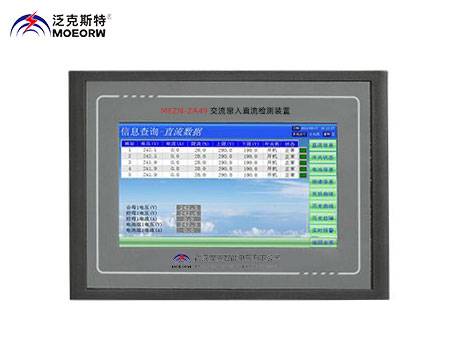

MEZN-ZA49 交流竄入直流檢測裝置（交流入侵記錄裝置）

執行標準：DL /T856-2004

產品別名：交流竄入直流檢測裝置、交流入侵記錄裝置

產品特性：
※直流電壓：0-300V;
※交流電壓：0-300V；
※數據存儲條數：1000條；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

交流竄入直流檢測裝置

（交流入侵記錄裝置）用途

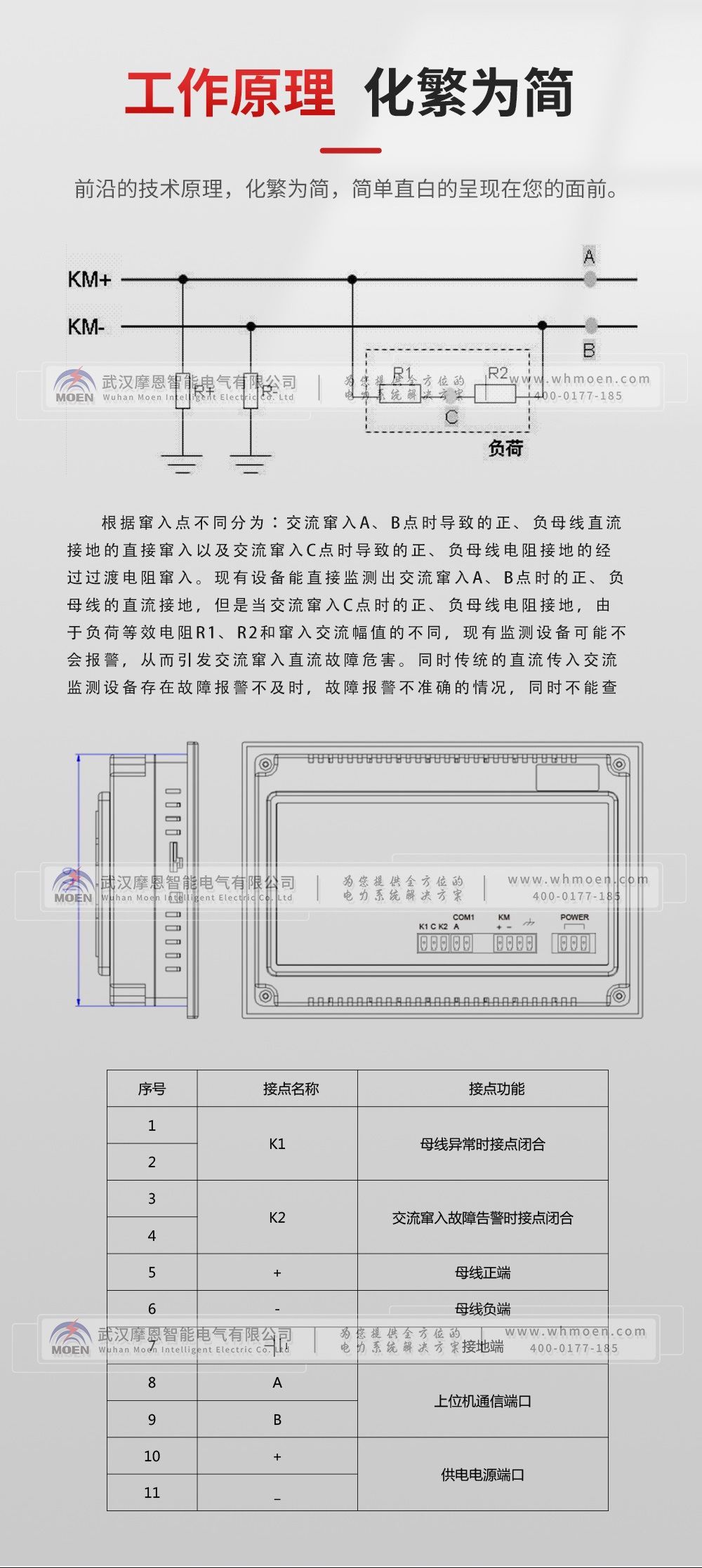

電力系統中的直流系統接地故障是一種易發生且對電力系統危害性較大的故障。無論是正極接地或者負極接地，都可能造成保護誤動或者保護拒動，危害電力系統正常運行。
《中華人民共和國電力行業標準DL /T856－2004》規定了不同直流系統接地故障的整定值，當直流系統接地阻抗低于該阻值時，表示系統已經處于故障運行狀態，需及時處理。
而直流系統中的交流串電故障則為直流系統中更為嚴重的接地情況，當直流系統中發生交流串電故障后，極有可能造成保護的誤動作，危害具大。
根據更新直流系統安全反措規定，當直流系統發生交流串電故障后，直流絕緣監測裝置需及時發出告警信號，并記錄故障發生的時間。而現有的直流系統絕緣監測裝置均未對交流串電故障提供有效的解決方法，導致直流系統發生交流串電故障后維護人員不能及時處理，危害直流系統的安全。
該模塊可以在不改變原直流系統絕緣監測裝置的情況下新增直流系統中交流串電故障的特征分析、直流系統中交直流有效值分量的提取顯示、以及實現交流竄入直流的測記告警功能。一旦發生交流串電事故立刻告知維護人員交流竄電電壓大小即發生竄電的回路。為直流系統交流竄電故障提供了快速有效的解決方案。
◆交流竄入直流檢測裝置（交流入侵記錄裝置）功能特點
1、主要功能介紹
（1）交直流電壓實時監測功能，裝置可實時監控系統母線對地電壓，包括系統電壓，正對地電壓，負對地電壓及交流竄電電壓并實時顯示；
（2）參數設置功能，裝置可通過按鍵設置各種告警門限值，包括系統電壓高越限值、系統電壓低越限值、交流竄電電壓告警門限值；
（3）告警歷史數據存儲及查看功能，當直流系統中交流竄入電壓高于交流竄電告警門限值時，該告警電壓及告警時間將被保存，并可隨時查看；
（4）聲光告警及無源觸點輸出告警功能，當直流系統中發生交流竄電故障后裝置會發出聲光報警，并可通過無源觸點輸出告警信號；
（5）數據上傳功能，裝置可通過RS232或RS485接口將實時監測數據及歷史告警記錄數據上傳到上位機系統。

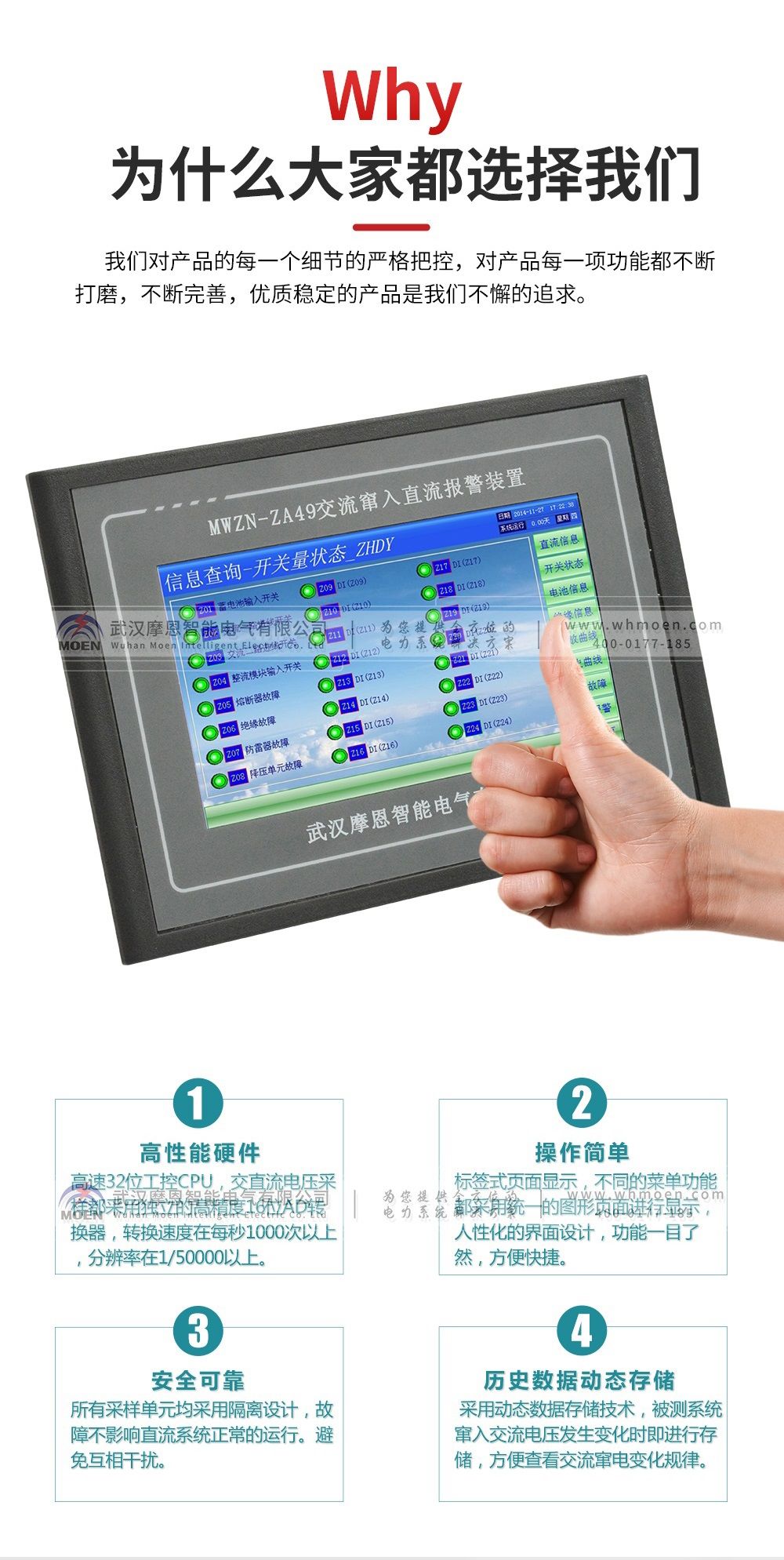

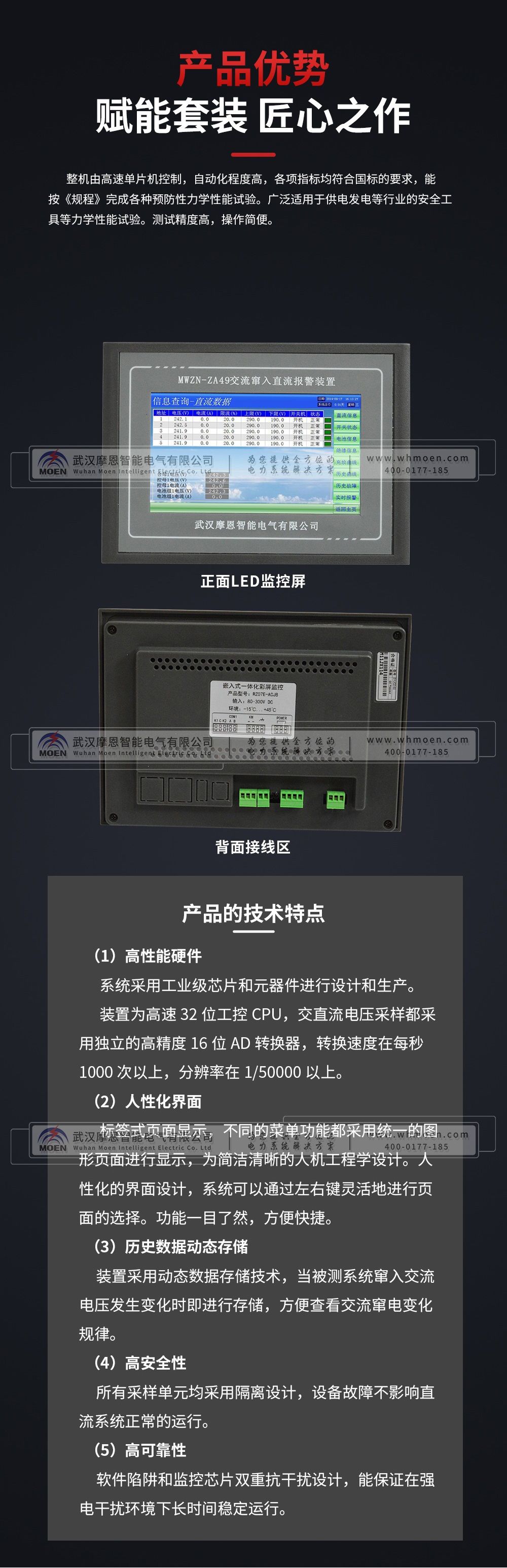

2、裝置特點
（1）高性能硬件
整個系統采用工業級芯片和元器件進行設計和生產。
裝置為高速32位工控CPU，交直流電壓采樣都采用獨立的高精度16位AD轉換器，轉換速度在每秒1000次以上，分辨率在1/50000以上。
（2）人性化界面
標簽式頁面顯示，不同的菜單功能都采用統一的圖形頁面進行顯示，為簡潔清晰的人機工程學設計。人性化的界面設計，系統可以通過左右鍵靈活地進行頁面的選擇。功能一目了然，方便快捷。
（3）歷史數據動態存儲
裝置采用動態數據存儲技術，當被測系統竄入交流電壓發生變化時即進行存儲，方便查看交流竄電變化規律。
（4）高安全性
所有采樣單元均采用隔離設計，設備故障不影響直流系統正常的運行。
（5）高可靠性
軟件陷阱和監控芯片雙重抗干擾設計，能保證在強電干擾環境下長時間穩定運行。

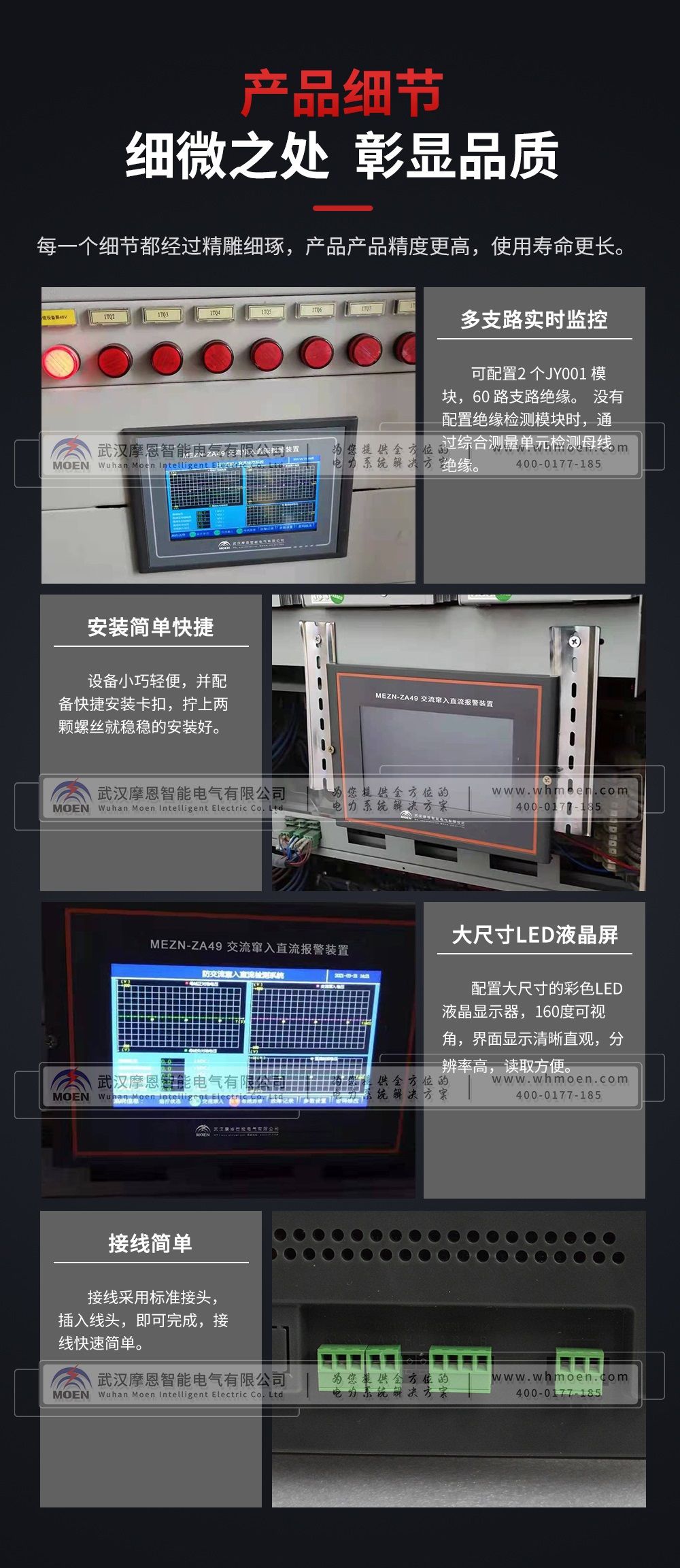

交流竄入直流檢測裝置詳情

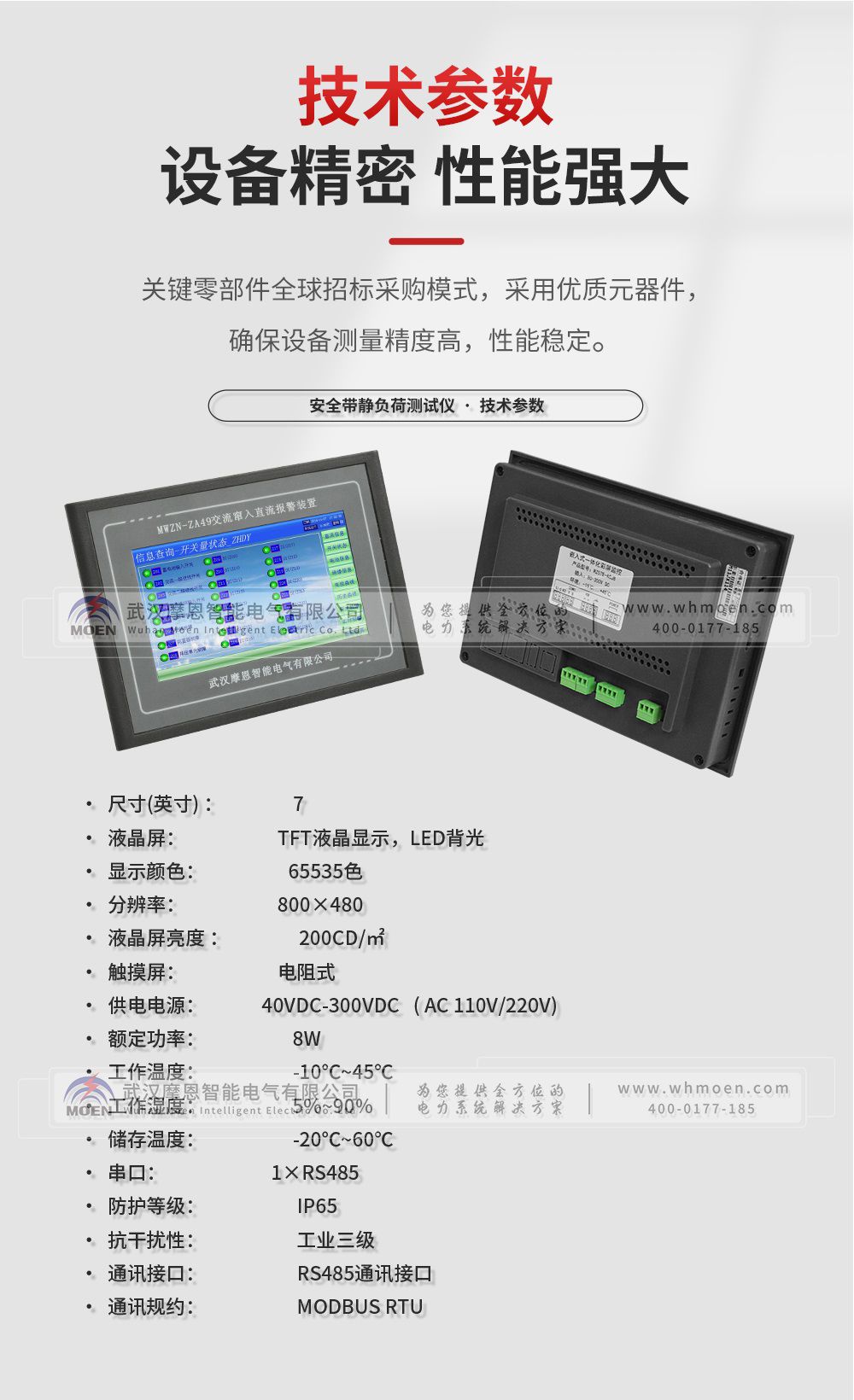

◆交流竄入直流檢測裝置（交流入侵記錄裝置）技術參數
1、使用環境
環境溫度：-20℃～+50℃
相對濕度：≤95%
工作電源：DC48—300V
2、技術指標
直流電壓：0-300V
分辨率：0.1V
精度：≤0.2%
交流電壓：0-300V
分辨率：0.1V
精度：≤0.5%
顯示分辨率：320×240
屏幕尺寸：3.5英寸TFT
數據存儲條數：1000條
無源觸點容量：DC220V/2A
數據上傳接口：RS232/RS485
3、外形參數
總質量：１kg
外形尺寸：長x寬x高 145mm*114mm*33mm
