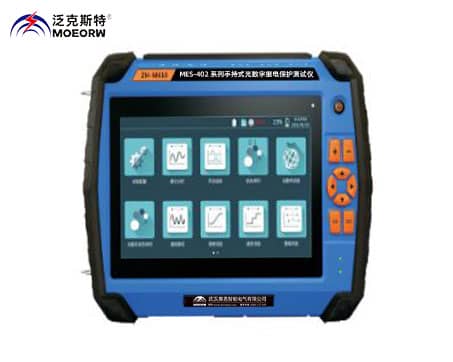

MES-402 系列手持式光數字繼電保護測試儀

執行標準：IEC61850

產品別稱：手持式光數字繼電保護測試儀、光數字繼電保護測試儀、微機繼電保護測試儀、光數字微機繼電保護測試儀、繼電保護測試儀

產品特性：
※發送離散度：<0.1μs;
※自帶光功率測量；；
※快速開出時間：<10μs；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆系列

手持式光數字繼電保護測試儀

產品特點
?5.7寸電容式多點觸摸屏，內置11000mAh大容量可充電鋰電池，續航時間大于6小時；
?3對光纖以太網口、1對光纖串口、1個IRIG-B/PPS同步接口，支持單纖連接;
?光纖以太網口采用G網口，100/1000Mbits/s自適應；
?2路硬開入接點、2路硬開出接點，用于智能終端響應時間測試；
?支持USB存儲設備接入，方便導入導出數據；
?支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3、MMS、STNP、GRMP、IEEE-1588、IRIG-B、PPS、SCL等標準；
?集多種功能于一體，輕松完成間隔層、過程層的保護測控裝置、合并單元、智能終端、互感器測試；
?圖表顯示各種電氣參數，用戶不需要關心報文解析細節，直接查看結果；
?A9+FPGA雙核工業計算機性能，運算速度快，報文發送離散度<0.1us，報文接收時標誤差<25ns；
?小巧精致，攜帶方便，測試簡單；

◆系列手持式光數字繼電保護測試儀產品功能
?SCD解析：支持SCL文件（SCD、ICD、CID）文件導入、解析、存儲；
?報文探測：支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3報文自動探測與解析，并自動與SCL文件進行匹配，標記不匹配項；
?SV/FT3報文監視：提供波形、幅值、相位、品質、頻率、諧波含量、丟幀統計、離散度、異常報文告警等多種分析功能，支持報文重新采樣；
?Goose報文監視：提供狀態、變位記錄、品質、丟幀、異常報文告警等多種分析功能，支持Goose發送機制檢測；
?Goose發布測試：提供Goose報文直接發布測試（虛端子測試）；
?電流電壓測試：提供9路電流、9路電壓加量、8路開出、8路開入測試，可手動調節、自動遞變，并分析測試結果；
?狀態序列測試：提供多狀態連續輸出測試，支持短路模型計算，支持多種切換方式，支持IRIG-B碼同步觸發；
?提供多種保護/測控裝置的專用測試模塊：定值校驗、差動保護、諧波疊加、備自投等；
?光口流量測試：光口實時流量、峰值流量、平均流量測試；
?核相測試：支持多組SV報文通道核相測試；
?極性測試：支持直流法測試電子式互感器、變壓器極性測試；
?光功率測試：集成光功率檢測功能，可實時在線測量光以太網發送及接收光信號功率；
?VLAN測試：提供光交換機VLAN測試；
?MMS測試：MMS報文收發測試；
?抓包與回放：網絡報文抓包分析與PCAP回放測試；
?SOE測試：智能終端SOE響應時間測試；
?網絡壓力測試：100~1000M網絡壓力測試；
?異常報文模擬測試：SV/GS丟幀、錯序、錯值、雙A/D不一致、抖動等異常報文輸出測試；

◆系列手持式光數字繼電保護測試儀技術參數

光纖以太網口	3對×100/1000Mbits/s，自適應，LC，多模，1310nm； IEC61850-9-1/2/LE，Goose，IEEE-1588；自帶光功率測量；	發送離散度：<0.1μs 接收時標精度：<25ns 1588對時精度：<80ns
光纖串口	1對×（2~10Mbits/s），LC，多模，850nm； IEC60044-7/8，FT3；支持曼碼或異步串口傳輸方式；	發送離散度：<0.1μs 接收時標精度：<25ns
同步接口	1對×IRIG-B/PPS光口，LC，多模，850nm	精度：<400ns
硬開入	2對，10-250VDC或空接點，自動識別，無極性
硬開出	2對，空接點/快速開出，交直流開斷能力：0.5A，250	快速開出時間：<10μs
電以太網口	1個，RJ-45,100Mbits/s
USB接口	1個，USB存儲設備
屏幕	5.7’，電容屏，多點觸控
供電	4.2V，3.0A
電池	可充電鋰電池，11000mAh	續航時間：>6小時
體積	250mm×140mm×44mm	重量：<1Kg
