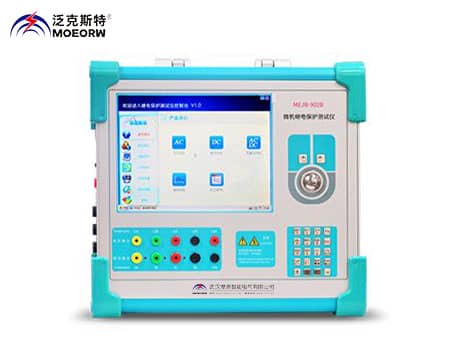

MEJB-902B三相繼電保護試驗裝置

執行標準：DL/T 624-1997《繼電保護微機型試驗裝置技術條件》

產品別稱：三相繼電保護試驗裝置、微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀

產品特性：
※標準的4相電壓3相電流輸出具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗;
※可進行各種大型復雜及自動化程度更高的校驗工作；
※可按用戶需求定制；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

三相繼電保護試驗裝置

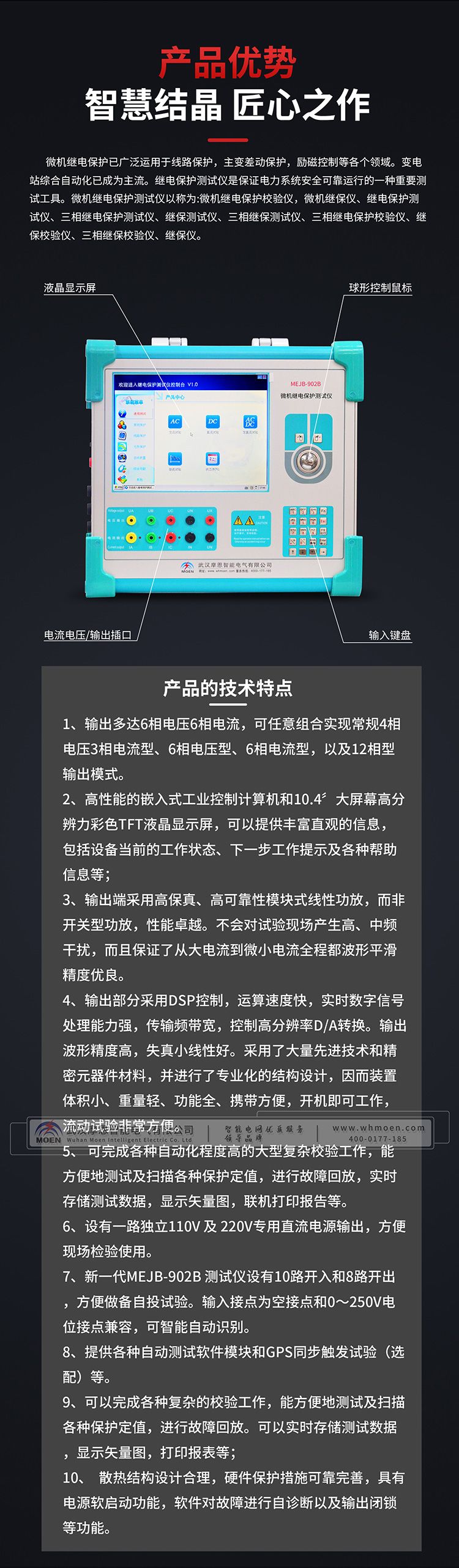

部分產品特性
1.標準的4相電壓3相電流輸出具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2.單機操作方便單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
3.雙操作方式，聯接電腦運行通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
4.三相繼電保護試驗裝置軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
5.開關量接點豐富 10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
6.大屏幕TFT顯示屏本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
7.三相繼電保護試驗裝置具有自我保護采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
8.具有獨立專用直流電源輸出裝置設有一路110V 及 220V專用可調直流電源輸出。
9.性價比高屬于跨專業聯合設計產品，綜合了多專業的xian//進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

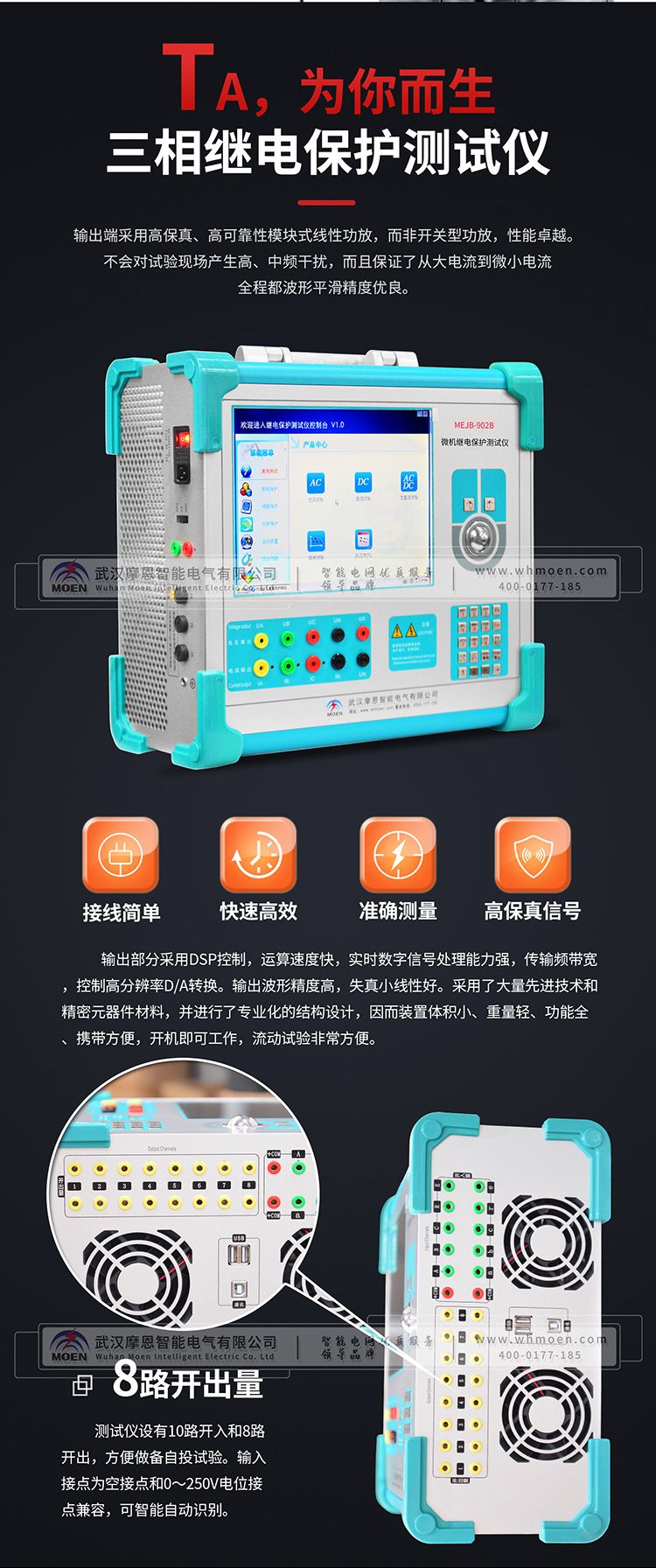

三相繼電保護試驗裝置詳情圖

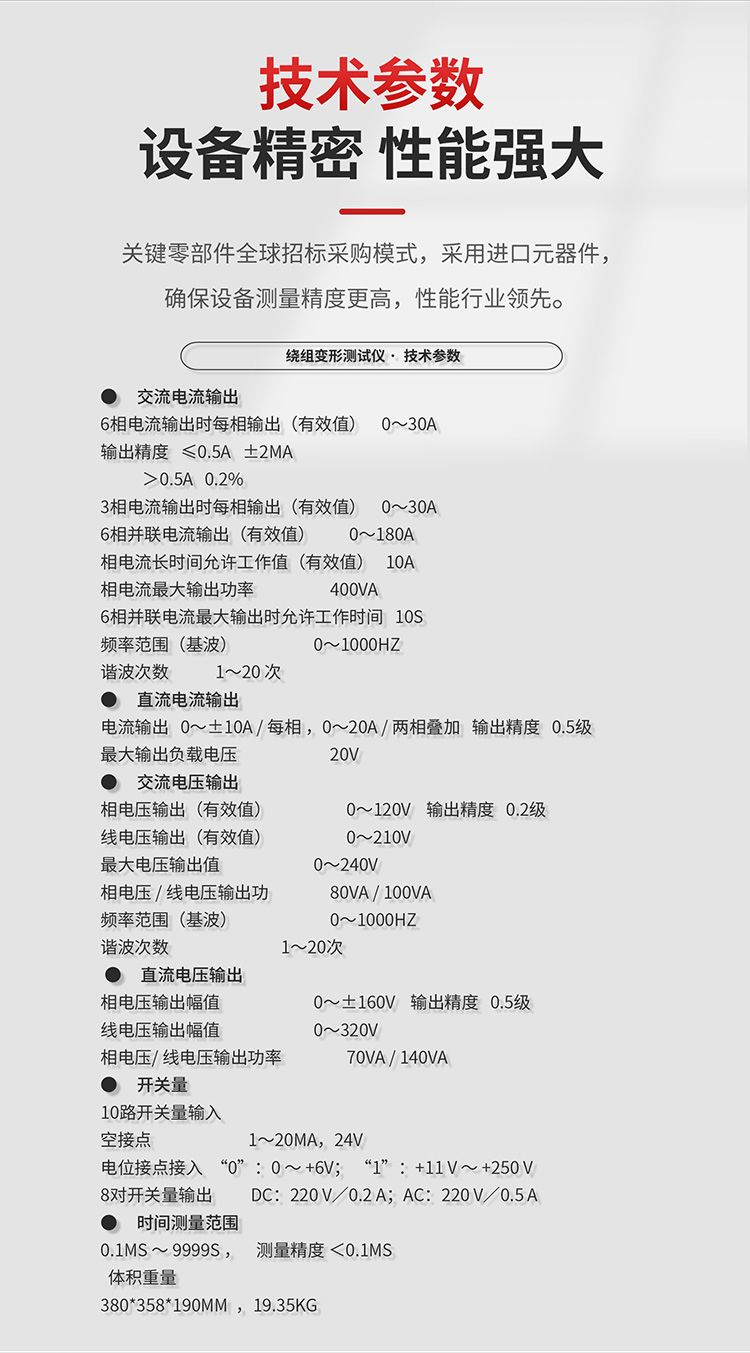

◆三相繼電保護試驗裝置技術參數：

交流電流輸出
輸出精度 ≤0.5A   ±2mA
＞0.5A   0.2%
相電流輸出（有效值）     0～30A
三并電流輸出（有效值）   0～900A
相電流長時間允許工作值（有效值） 10A
相電流zui大輸出功率               420VA
三并電流zui大輸出時zui大輸出功率   900VA
三并電流zui大輸出時允許工作時間   10s
頻率范圍（基波）   20～1000Hz
諧波次數           1～20 次
直流電流輸出
輸出精度   0.5級
電流輸出   0～±10A / 每相，0～20A /兩相疊加
zui大輸出負載電壓   20V
交流電壓輸出
輸出精度   0.2級
相電壓輸出（有效值）    0～300V
線電壓輸出（有效值）    0～520V
zui大電壓輸出值          0-600V
相電壓/線電壓輸出功率    80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數         1～20次
直流電壓輸出
輸出精度   0.5級
相電壓輸出幅值   0～±160V
線電壓輸出幅值   0～320V
相電壓/線電壓輸出功率   70VA / 140VA
開關量及時間測量

	TP-43D	備注
開關量輸入	10路	空接點： 1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出	8對	DC：220V／0.2A；AC：220V／0.5A
時間測量	測量范圍0.1ms ～ 9999s 測量精度0.1mS
