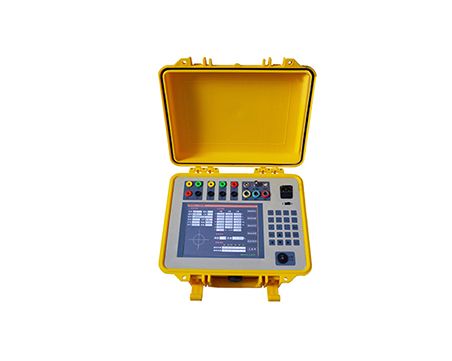

MEZH-H3計量裝置綜合測試系統

執行標準：暫無

產品別稱：計量裝置綜合測試系統, 計量裝置測試系統, 計量裝置綜合測試儀

產品特性：
※分機電壓測試范圍：AC 30~450V;
※內置5A電流互感器：0.05A~5.5A；
※可選5A、50A、100A、500A、1500A；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

計量裝置綜合測試系統

產品用途
主要用于對10KV高壓用戶計量箱（含PT、CT）及二次回路的綜合誤差的測定。
該儀器保留了原有三相電能表現場校驗儀的所有功能，本測試儀器具有精度高、穩定性好、人機交互友好等特點。在測試計量裝置的綜合誤差時，本儀器采用了主分機模式，并借助了遠程無線通訊技術，現場準確迅速的測量各種電網參數以及綜合誤差。
本儀器的分機還可以單獨作為三相電能表校驗裝置。
儀器組成：
l 主機；
l 無線脈沖采樣器
◆計量裝置綜合測試系統產品特點
?采用以高速浮點DSP處理器為核心的多處理器組合工作，6通道同步保持16位ADC轉換器，保證電壓電流的同步計算。
?采用8.4寸800×600分辨率工業級TFT液晶屏，顯示清晰、美觀、信息量大，可在一屏內完成被校表參數的設置、電參測量、誤差測試、向量圖等功能。
?采用按鍵和觸摸屏結合的人機交互方式，操作方便。
?具有144種錯誤接線判別（三相三線48種、三相四線96種）功能，并用文字準確清晰描述錯誤信息。
?可以測試電網中三相電壓、電流的2~51次諧波含量以及總的諧波含量，并用柱形圖直觀顯示出來。
?可以顯示電壓、電流各通道的波形。
?內置電流互感器更小2mA啟動，在高供高計時，可空載進行電能表錯接線判別。
?內置大容量Flash存儲空間，USB通訊接口，可以即插即用上傳測試數據。
?測試無盲區，可以測量國內外所有種類的電能表。
?可以采用多種工作供電模式，既可以市電供電，也可以使用現場測試線路供電。

◆計量裝置綜合測試系統技術參數

?綜合測試儀器整機準確度等級：0.5級
?分機電壓測試范圍：AC 30~450V
?分機電流測試范圍：
1) 內置5A電流互感器：0.05A~5.5A
2) 鉗形電流互感器：
?可選5A、50A、100A、500A、1500A，各量程的工作范圍如下：
?分機頻率測試范圍：45Hz~65Hz，準確度：±0.01Hz
?分機相位測量范圍：-180°~+180°，準確度：±0.05°
?分機電壓、電流準確度：0.05級、0.1級
?分機有功功率、有功電能準確度：
?內置電流互感器：0.05級、0.1級
?鉗形電流互感器：0.1級、0.2級
?分機無功功率、無功電能準確度：
?內置電流互感器：0.2級
?鉗形電流互感器：0.5級
?輸入阻抗：
?電壓輸入阻抗≥300KΩ
?電流輸入阻抗≤0.01Ω
?分機輸出標準電能脈沖：
?低頻電能脈沖常數(p/kW·h)

量程	內置5A互感器	5A鉗表	50A鉗表	100A鉗表	500A鉗表	1000A鉗表
CL	2000	2000	200	100	20	10

?高頻電能脈沖常數(p/kW·h)

量程	內置5A互感器	5A鉗表	50A鉗表	100A鉗表	500A鉗表	1000A鉗表
CL	1×107	1×107	1×106	5×105	1×105	5×104

?24小時變差：≤±0.01%
?分機功耗：﹤15W
?無線通訊距離：空曠地帶10Km，城鎮內2Km。
?工作電源：無線脈沖采樣器內置可通電鋰電池；分機為AC45~450V
?工作環境：
溫度：-25℃~+45℃
相對濕度：40%~95%
?分機外形尺寸：320×260×140 (mm)
