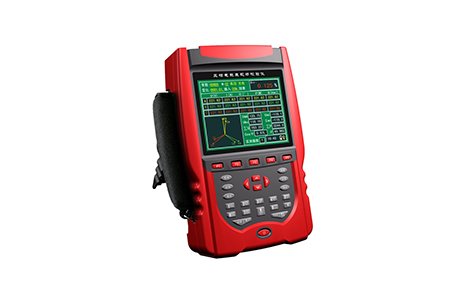

三相電能表檢定裝置

來源：m.anfufu.com    更新時間：2021-04-06

三相電能表檢定裝置產品功能：
1.校驗所有電能表電能誤差，校核各種電能表常數；
2.同時校驗同一回路中的主副表或同一回路中的有功、無功表；
3.校驗電壓、電流、功率、功率因數、相位和頻率等電工儀表和變送器；
4.測量現場各相電參數指標（U、I、P、Q、Φ、F），同時測量并顯示三個電壓/電流的波形；
5.自動檢測鉗表誤差變化，各相之間互相自檢，保證鉗表和儀器的長期精度穩定性；
6.測量TA變比，測量 PT、CT 二次負荷；
7.選配 20A、100A、500A、1000A 鉗，直接測量低壓計量綜合誤差；
8.測量三相電壓、電流的 2～51 次諧波，并可存儲全部諧波數據；
9.在四個相限識別任意種電能表錯誤接線，顯示任意接線的六角圖，能識別IB接入與TV、TA極性接反的情況；
10.選配各類條碼掃描槍，將電能表條碼掃描并存儲到儀器中；
11.直接讀取多功能電能表數據、測量各種電能表走字誤差；
12.電池供電、在線取電、外接電源等多種供電方式選擇；
13.支持小于5mA小電流測試，方便首檢無負荷時接線識別；
14.可通過U盤、串口、藍牙等升級軟件下載校驗數據，可與 PC 機進行通訊；
15.配專用電能表管理系統軟件，實現無紙化辦公；
16.存儲全部測量數據，包括工作參數，方便事后分析。


三相電能表檢定裝置產品特點：
1.采用數字真無功測量技術，測量不受電壓電流不平衡、相角不對稱、頻率變化等影響，準確度達千分之一；
2.采用高速高精度數字乘法器，同時測量有（無）功功率、電壓、電流、頻率、相位等全部參數，并對全部參數進行軟件修正；
3.高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶顯示，T9漢字輸入法；
4.寬工作電源AC 57.7～480V，在 -20℃～+40℃的溫度范圍內保證電能的準確性；
5.無電位器，提高了系統的穩定性和可靠性，徹底防止儀器因運輸等外界原因造成誤差改變；
6.電壓自動換檔 30～480V、電流直接輸入 5A；
7.帶 0.2 級 1A、5A 鉗表，已含開合不重復性誤差、接觸誤差、外界磁場干擾誤差、角差等；
8.高精度塑膠模具機箱設計，輕巧美觀，方便各類現場校驗。

三相電能表檢定裝置技術參數：

電壓量程	AC 30-480V
電流量程	端子輸入	1A、5A
	鉗表輸入(一倍過載)	1A、5A、20A、100A、500A、1000A、1500A、3000A
端子輸入誤差	有功電能、功率、電壓、電流	±0.1%（0.1級）、±0.05%（0.05級）
	無功電能	±0.1%（0.1級）
	頻    率	±0.05Hz（0.1級）
	相    位	±0.1度（0.1級）、±0.05度（0.05級）
鉗表輸入誤差	5A（帶鉗表自修正）、	±0.2%
	20A、100A、 500A、1000A 1500A	±0.5%
電能脈沖常數	5A	FL=36000P/KWh FH=3.6×10000000P/KWh
	其它	FL=36000×5/額定電流(P/KWh) FH=3.6×10000000×5/額定電流(P/KWh)
UI諧波測量	測量范圍	2-51次諧波
	測量精度	±0.01%（相對于100%基波)
頻率范圍	45—55Hz
相位測量范圍	-180 — +180度
互感器變比	＜±0.5%
電壓影響	＜±0.01%
頻率影響	＜±0.01%(45-55Hz)
溫度影響	＜±5ppm/℃(典型）
24小時變差	(0.1級) ＜±0.02%(0.05級) ＜±0.01%
功 耗	約4.5VA
相對濕度	40%-95% 無結露
外形尺寸	(長)249*(寬)154*(高)58mm
重 量	1.8kg

三相電能表檢定裝置產品配置：
標準配置：主機1臺、5A鉗表ABC相各1只、光電采樣器及靠架1套、電壓測試線1套、電壓鱷魚夾10個、脈沖測試線1條、充電線1條、PC通訊線1條，《使用說明書》1本、《出廠檢驗報告》1張、儀器包1個，管理軟件1套。
選配件：20A鉗表、100A鉗表、500A鉗表、1000A鉗表、U盤、儀器箱、條碼掃描槍。
