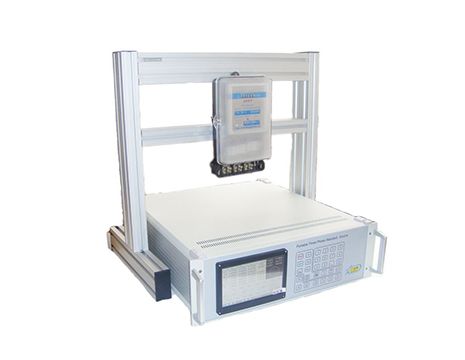

便攜式三相電能表檢定裝置

概述
MEDN-T便攜式三相電能表檢定裝置采用表源一體化結構，全數字閉環標準源技術，使用嵌入式系統、大屏幕TFT彩色液晶顯示器及觸摸屏、CPLD芯片和高精度A/D、D/A等一系列先進器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室和其他相關部門，便于攜帶到現場使用。

便攜式三相電能表檢定裝置它具有以下特點：
? 采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便。
? 內嵌高等級標準電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。
? 具有多種保護功能：限流保護、功放保護、電壓短路保護、電流開路保護、功放熱保護等功能。
? 智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定三相電壓電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作。
? 電流、功率因數試驗點豐富，便于配置各種校表方案。
? 數據存儲量大，可以很方便查詢到校驗數據。
? 帶有RS232串口，便于計算機控制及升級軟件。

便攜式三相電能表檢定裝置技術指標
準確度：±0.003Hz 1.1電源輸出：
1.1.1 交流電壓輸出
調節細度：0.01%RG
分辨率：6位有效數字
準確度：優于±0.05%RG
穩定度：優于±0.01%RG/1min
失真度：優于 0.3% （非容性負載）
輸出功率：額定每相 20VA
滿負載調整率：小于±0.01%RG
輸出范圍：10V～500V
檔位設置： 57.7V、100 V、220V、380V ，內部自動檔位切換。
1.1.2 交流電流輸出
調節細度：0.01%RG
準確度：優于±0.05%RG
分辨率：6位有效數字
穩定度：優于±0.01% RG /1min
失真度：優于 0.3%
輸出功率：每相60A(100A)檔額定輸出40(50)VA ，其他檔位額定輸出20VA。
滿負載調整率：小于±0.01%RG
輸出范圍： 1mA～ 72(120)A
檔位設置： 0.2A、1A、5A、20A、 60A(100A)，自動檔位切換
1.1.3 功率輸出
準確度：優于 0.05%RG
穩定度：優于 0.01%/1min。
分辨率：6位有效數字（有功功率、無功功率、視在功率）
1.1.4 功率因數
調節范圍：-1～0～+1；
分辨率：0.00001；
準確度：0.0005。
1.1.5 相位
調節范圍：0～359.99°
分辨率：0.001 °
準確度：±0.02°
1.1.6 頻率
調節范圍：45Hz～69Hz
分辨率：0.001Hz
1.1.7 諧波
可以準確輸出 2～51 次諧波，各次諧波可以任意組合疊加在一起同時輸出，但是輸出諧波時總的諧波含有率之和不要超出下表所出的限制。諧波含量顯示準確度0.1%，諧波含量顯示分辨率4位有效數字。諧波相位（相對于基波）調節范圍0-359.99°。

便攜式三相電能表檢定裝置校驗電表方面的技術指標
標準源輸出功率脈沖常數：24000000×5/In
(注： In為標準源內電流檔位值100、20、5、1、0.2)
標準源輸出脈沖電平：5V
電度表輸入脈沖路數：1路
電度表輸入脈沖電平：5V以內或無源
電度表誤差顯示范圍：±0.000%--±99.99%
電度表誤差顯示分辨率：0.001%
電度表電表常數輸入范圍：6位有效數字，允許有小數。
電表校驗的試驗點包括：Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。
電表校驗可設的功率因數試驗點有1.0、0.5L 、0.8C、 0.5C。
電表校驗圈數的設置范圍是1-9999。
1.3 便攜式三相電能表檢定裝置作為標準源時提供的常用輸出調節試驗點
電壓試驗點：10%、20%、50%、80%、100%、110%、120%。
電流試驗點： 5%、10%、20%、30%、50%、70%、100%、120%。
相位試驗點：0.5L、0.8L、1.0、0.8C、0.5C。
三相電壓、電流的幅度可以分別調節，調節細度：10%、1%、0.1%、0.01%；調節范圍zui大到125%。
三相電壓、電流的相位、功率因數也可以分相調節，調節細度分別為10°、1°、0.1°、0.01°。
UB、UC分別對UA的相位也可以分別調節。
頻率的調節是三相電壓、電流一起調節的，調節細度分別為5Hz、
1 Hz、0.1 Hz、0.01 Hz。
1.4 供電電源
單相AC 220V，50/60Hz。
1.5 外部尺寸
500*600*178mm
1.6 重量
重量27Kg。
