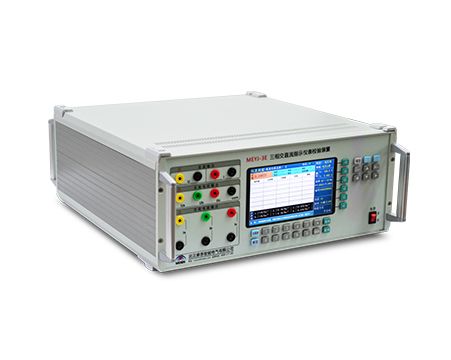

MEY6070E三相交直流多功能檢定裝置

執行標準：DL/T630-1997

產品別稱：三相交直流多功能檢定裝置、交流采樣變送器校驗儀、變送器校驗儀、變送器儀表檢定裝置

產品特性：
※額定電流量程： 0.1A、0.5A、1A、5A、10A、20A;
※ 電壓電流輸出功率：各額定量程滿度100% 輸出時，輸出功率不小于20W；
※輸出范圍：0.00 °~359.99 ° ；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

三相交直流多功能檢定裝置

主要功能和特點

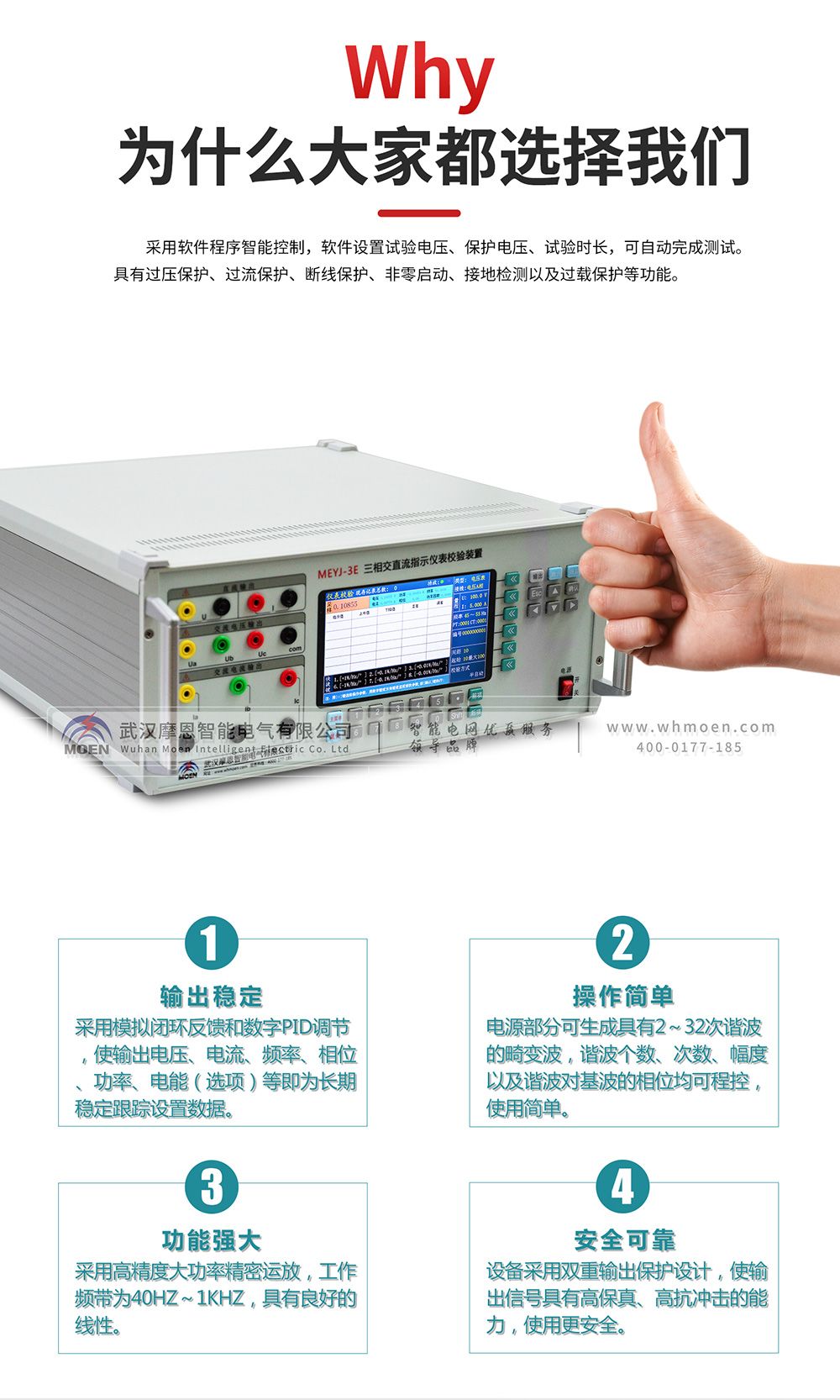

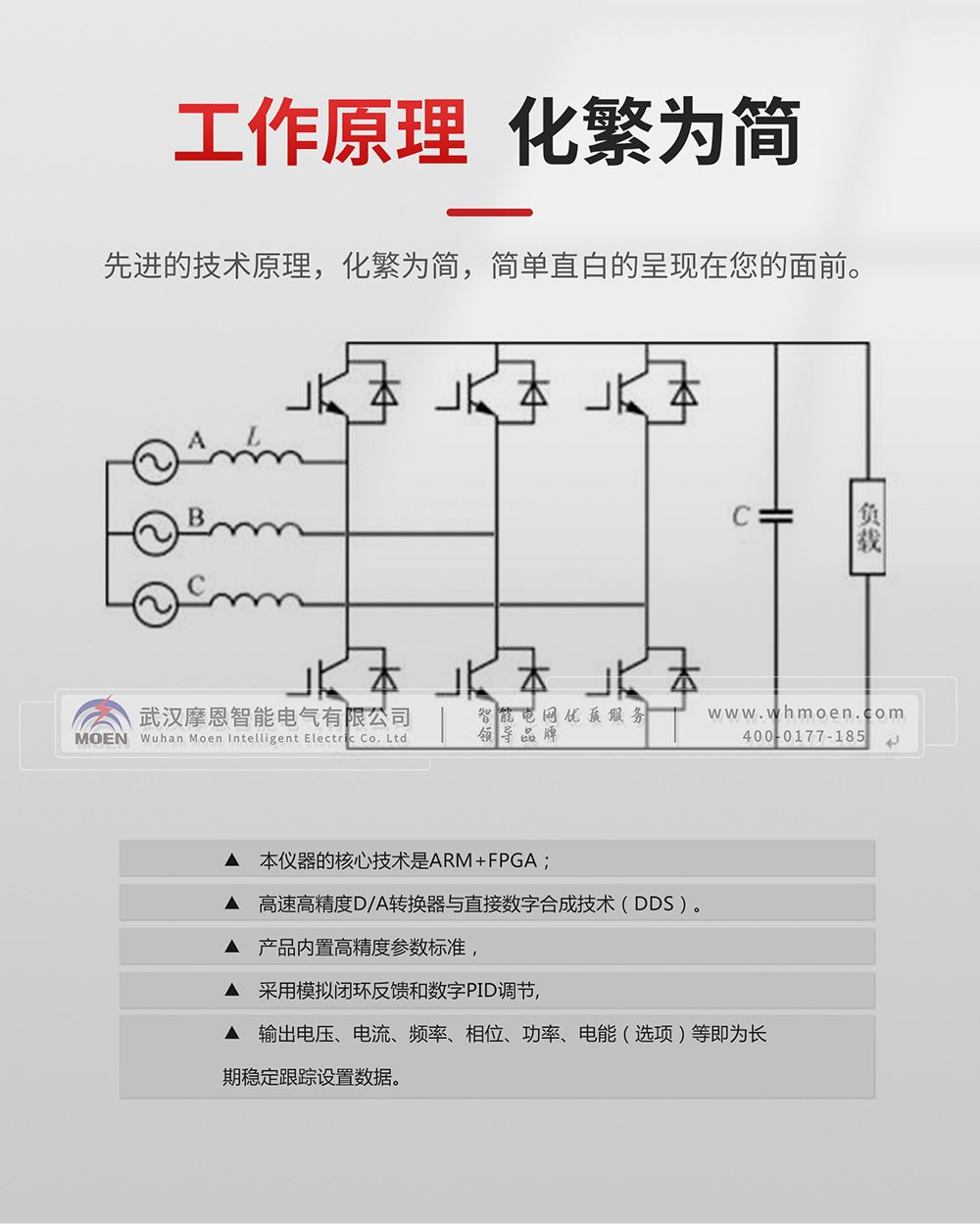

MEY6070E三相交直流多功能檢定裝置是本公司更新開發研制的高精度多功能標準源【源表一體便攜式檢定裝置】系列產品之一。該裝置的核心技術是ARM+FPGA；高速高精度D/A轉換器與直接數字合成技術（DDS）。產品內置高精度參數標準，采用模擬閉環反饋和數字PID調節,使輸出電壓、電流、頻率、相位、功率、電能（選項）等即為長期穩定跟蹤設置數據。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。

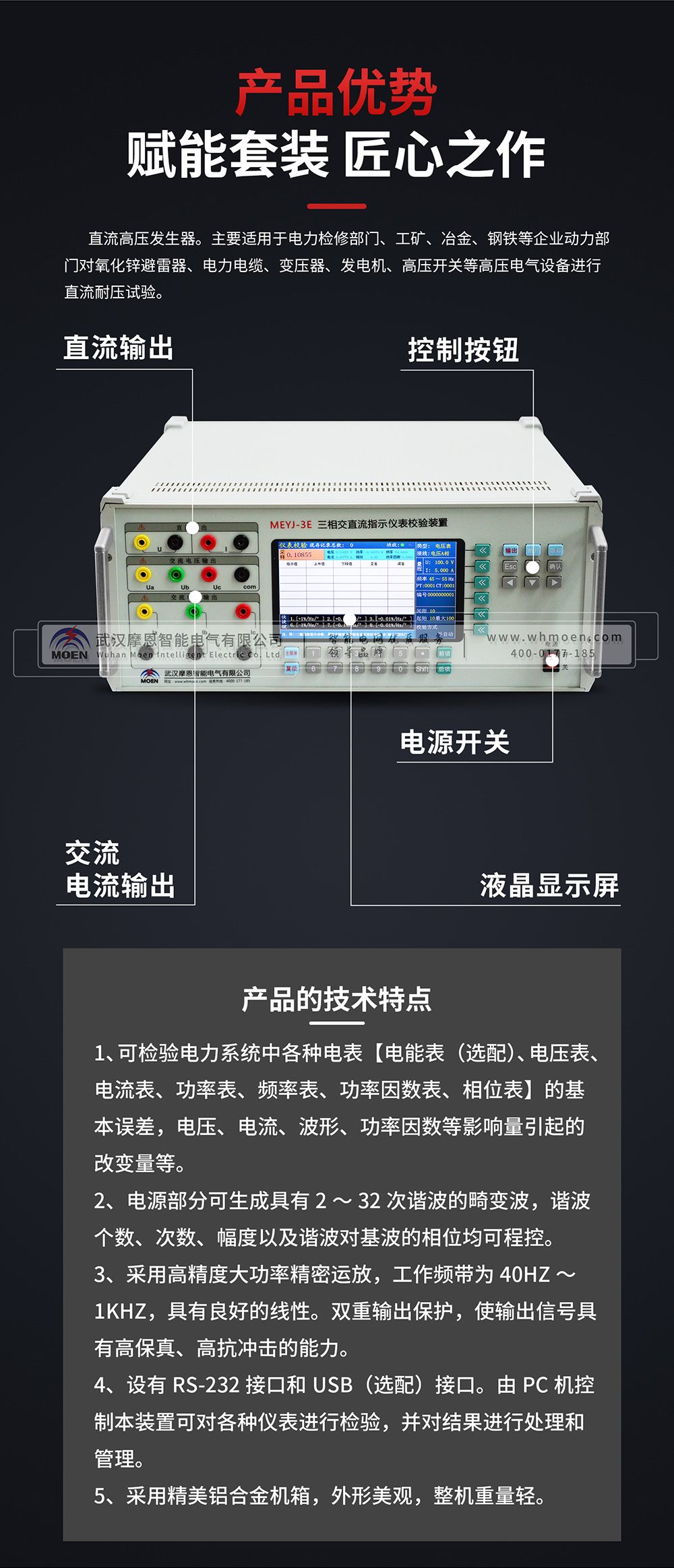

◆三相交直流多功能檢定裝置主要功能及特點
?可檢驗電力系統中各種電表【電能表（選項）、電壓表、電流表、功率表、頻率表、功率因數表、相位表】的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。
?電源部分可生成具有2～32次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
?采用高精度大功率精密運放，工作頻帶為40Hz～1kHz，具有良好的線性。雙重輸出保護，使輸出信號具有高保真、高抗沖擊的能力。

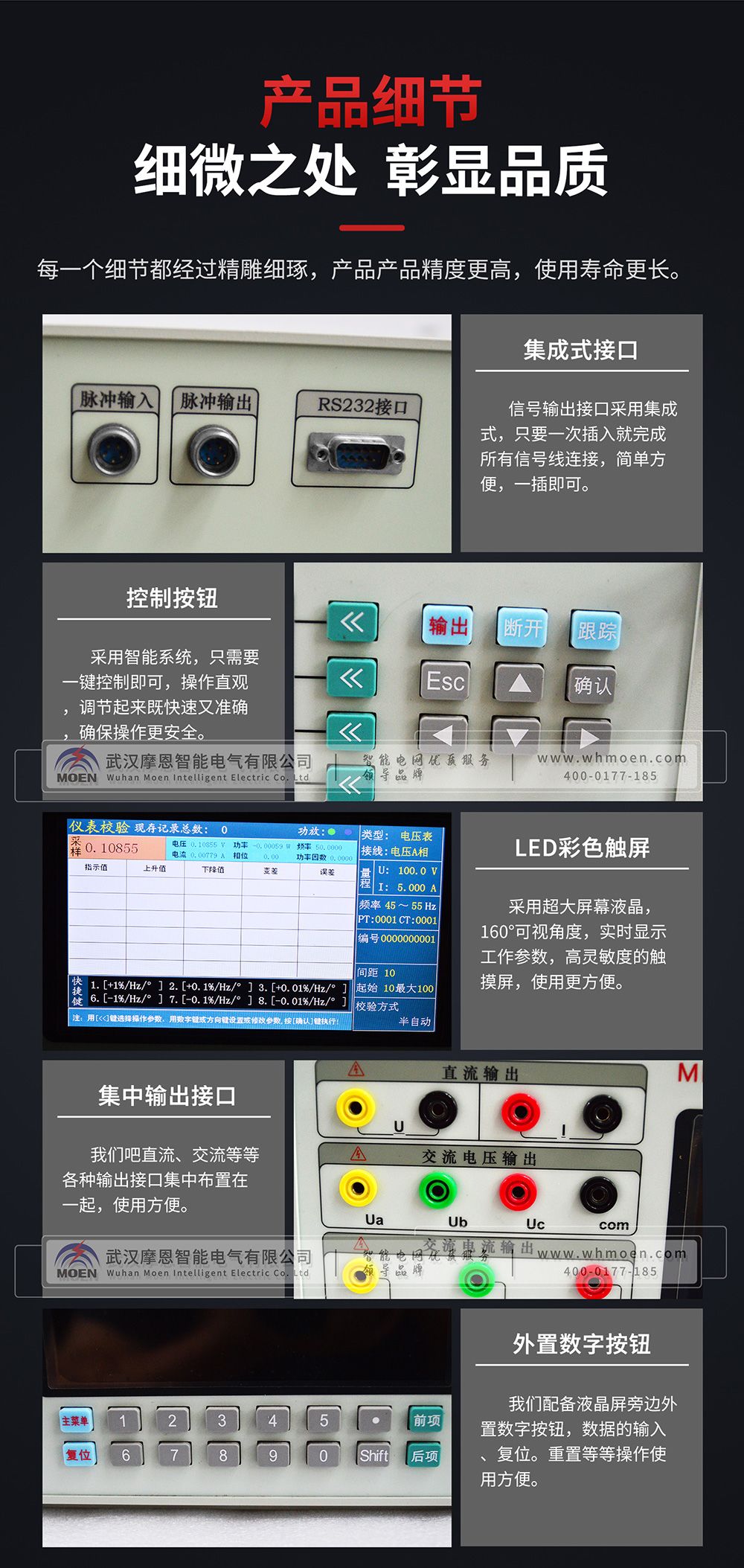

?設有RS-232接口和USB（選件）接口。由PC機控制本裝置可對各種儀表進行檢驗，并對結果進行處理和管理。
?采用精美鋁合金機箱，外形美觀，整機重量輕。
三相交直流多功能檢定裝置簡介

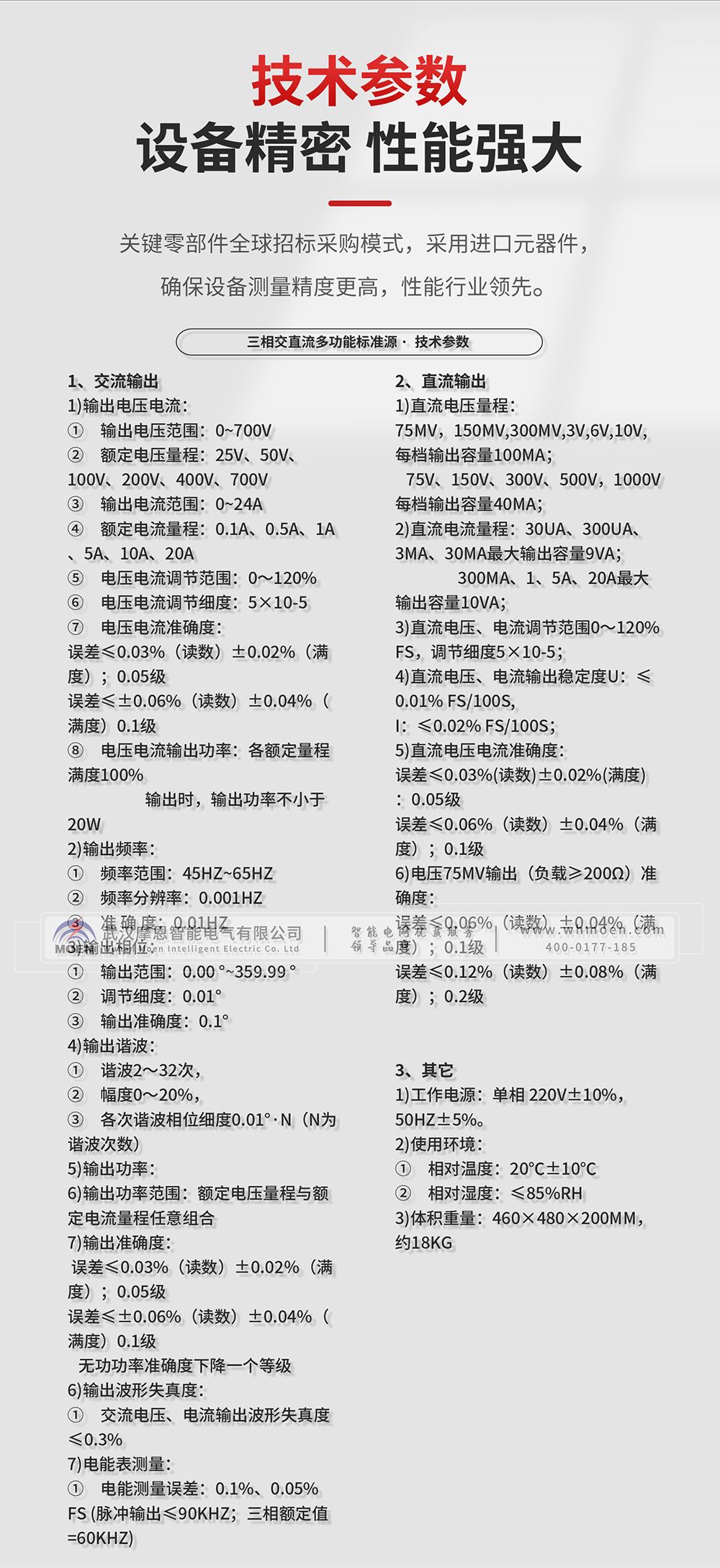

◆三相交直流多功能檢定裝置技術參數
交流輸出：
輸出電壓電流：
▽ 輸出電壓范圍： 0 ~ 600V
▽ 額定電壓量程： 25V、50V、100V、200V、400V、600V
▽ 輸出電流范圍： 0 ~ 24A
▽ 額定電流量程： 0.1A、0.5A、1A、5A、10A、20A
▽ 電壓電流調節范圍 0～120%
▽ 電壓電流調節細度 5×10－5
▽ 電壓電流準確度：誤差≤0.03%（讀數）±0.02％（滿度）；0.05級
▽ 電壓電流輸出功率：各額定量程滿度100% 輸出時，輸出功率不小于20W
輸出頻率：
▽ 頻率范圍：45Hz ~ 65Hz
▽ 頻率分辨率：0.001Hz
▽ 準確度： 0.01Hz
輸出相位：
▽ 輸出范圍：0.00 °~359.99 °
▽ 調節細度 0.010
▽ 輸出準確度：0.1°
輸出諧波：
▽ 諧波2～32次，
▽ 幅度0～20%，
▽ 各次諧波相位細度0.010·N（N為諧波次數）
輸出功率：
▽ 輸出功率范圍：額定電壓量程與額定電流量程任意組合
▽ 輸出準確度：在各額定功率量程范圍符合0.1、0.05 級準確度無功功率準確度下降一個等級
輸出波形失真度：
▽ 交流電壓、電流輸出波形失真度≤0.3%
電能表測量：
▽ 綜合誤差 0.1、0.05% FS (脈沖輸出 ≤90kHz；三相額定值=60kHz)

◆三相交直流多功能檢定裝置直流輸出：
n 直流電壓量程 75mV，1V,3V,7.5V,15V,30V, 每檔輸出容量100mA；
75V、150V、300V、600V，1000V每檔輸出容量40mA；
n 直流電流量程 30uA、300uA、3mA、30mA、更大輸出容量9VA；
300mA、0.5、1、2.5、5A 、10A 、20A更大輸出容量10VA；
n 直流電壓、電流調節范圍0～120% FS，調節細度5×10－5；
n 直流電壓、電流輸出穩定度 U：≤0.01% FS/100s,I：≤0.02% FS/100s；
n 直流電壓額定量程準確度：誤差≤0.06%（讀數）±0.04％（滿度）；0.1級
誤差≤0.03%（讀數）±0.02％（滿度）；0.05級
n 直流電流額定量程準確度：誤差≤0.06%（讀數）±0.04％（滿度）；0.1級
誤差≤0.03%（讀數）±0.02％（滿度）；0.05級
n 直流75mV輸出（負載≥200Ω）準確度：
誤差≤0.12%（讀數）±0.08％（滿度）；0.2級
誤差≤0.06%（讀數）±0.04％（滿度）；0.1級

◆三相交直流多功能檢定裝置其它：
工作電源：單相 220V±10%，50Hz±5%。
使用環境：溫度 20℃±10℃，相對濕度 ≤85%RH
體積重量：460×480×200mm
