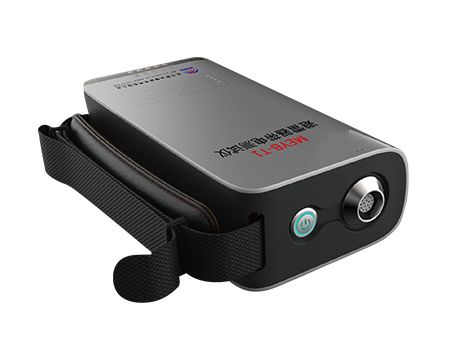

MEYB-T1 避雷器帶電測試儀

執行標準：DL474.5—92現場絕緣試驗實施導則—避雷器試驗

產品別名：避雷器帶電測試儀

產品特性：
※用以保護電氣設備免受各種過電壓損害的保護設備;
※可用于各個電壓等級的氧化鋅避雷器（MOA）的現場帶電檢測;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MEYB-T1 避雷器帶電測試儀概述
氧化鋅避雷器（MOA）是用以保護電氣設備免受各種過電壓損害的保護設備，氧化鋅避雷器在長期運行時會出現內部絕緣受潮及閥片老化等缺陷，導致避雷器泄漏電流的增加，嚴重時還會引起熱崩潰，影響電力安全生產，因此需要定期進行預防性試驗，確定其工作狀態是否良好。

氧化鋅避雷器帶電測試
近年來，供電可靠性的要求使得氧化鋅避雷器試驗已由原來的停電預試為主轉為帶電測試為主，帶電測試工作得到加強。氧化鋅避雷器帶電測試在無需停電的情況下，通過對避雷器閥片的泄漏電流中阻性分量的測量，判斷避雷器閥片的老化和受潮情況，具有停電測量無可比擬的優勢。

MT-2000避雷器帶電測試儀儀（電流相角差法）
MT-2000避雷器帶電測試儀儀（電流相角差法）用于氧化鋅避雷器的帶電測試。MT-2000采用全新的測量原理—實際相角法，通過測量避雷器泄露電流的幅值及夾角、阻性電流、功率數據，來分析氧化鋅老化和受潮的程度。該方法能有效消除周圍帶電體的耦合干擾，在實際使用中比電壓參考法（包括電源法和PT法）具有明顯的優勢，同時操作更簡單。

MT-2000通過安裝在iOS或Android系統上的MOA Tester軟件控制，該軟件通過WIFI或BLE藍牙與儀器通訊。軟件設置參數，讀取數據，保存數據，管理數據，回看數據。同時也可以將數據上傳到后臺服務器分析處理”。

MEYB-T1 避雷器帶電測試儀功能特點
1)可用于各個電壓等級的氧化鋅避雷器（MOA）的現場帶電檢測。
2)可同時帶電測試三相MOA，測量運行電壓下MOA的全電流、阻性電流及功率損耗等參數。
3)基于“實際電流相角法”，無需電壓參考，并支持無線電壓參考測量、無外部參考電壓測量兩種方式。
4)測試儀主機采用鋰電池供電，無需外接電源，要求在正常連續工作條件下，工作時間不低于8小時。
5)移動終端采用不低于8英寸、分辨率不低于1920*1200的彩色觸摸屏，采用Android或iOS操作系統。
6)同時支持支持藍牙和WIFI兩種通訊方式。主機的實時測試數據通過藍牙或WIFI無線傳輸到移動終端，并在移動終端APP中顯示。
7)移動終端APP應至少具備以下功能：
（a）采用移動終端作為人機交互控制器，分別提供iOS和Android兩個版本應用程序，并可根據移動終端屏幕分辨率自動調整顯示界面。
（b）具有友好的交互體驗，操作方便、簡單，可通過APP實現參數設置，讀取數據，存數據，管理數據，回看數據等功能。
（c）實時顯示被測避雷器全電流值、阻性電流值、角度信息、避雷器瞬時功耗等測試數據。
（d）支持測試記錄的本地保存和刪除，本地記錄保存能力不少于1000條。
（e）支持測試數據4G遠程上傳、下載，實時與云后臺進行數據交互，實現云端顯示、存儲、分析等功能。
（f）支持設置參數的本地配置以及網絡配置導入功能。
（g）搭載大數據診斷內核，可通過數據變化趨勢等手段實現避雷器運行狀態智能診斷，實現測試數據的實時對比，異常數據的實時告警等功能。
（h）具有MOA臺賬同步管理功能，支持后臺導入買方的避雷器臺賬數據庫，可在試驗現場通過關鍵字精確檢索匹配到被測MOA臺賬信息，并可通過后臺更新避雷器臺賬信息。
8)便攜式設計，外殼采用ABS材質，靈巧輕便，適合戶外移動作業。
9)配備專用的絕緣操作桿，方便高空接線。

MEYB-T1避雷器帶電測試儀技術參數
1.技術規范

特性	標稱值
全電流測量（50Hz/AC）
范圍	0至10mA(有效值)
分辨率	0.1uA
輸入特性	輸入電流<0.5A時電壓<0.5V
端口極限電流	0.5A（超過此值，可能造成儀器永久性損壞）
準確度	±(示值×1%+5μA)
阻性電流測量（50Hz/AC）
范圍	0至10mA(峰峰值)
分辨率	0.1uA
準確度	±(示值×1%+5μA)
角度測量（50Hz/AC）
范圍	0至360°
分辨率	0.001°
準確度	±(示值×1%+0.02°)

2.電源參數及要求

特性	標稱值
主機電源特性
整機功耗	2W（zui大）
電池續航時間	大于8小時
充電時間	小于8小時(DC 5V/2A)
適配器特性
輸入	AC 100-240V 0.4A 50/60Hz
輸出	DC 5V/2A

3.環境要求

特性	標稱值
溫度
存儲	-35°至65°
運行	-10°至50°
相對濕度
存儲/運行	10%至90%，不結露
海拔（氣壓）
存儲/運行	70至106kPa

4.機械參數

特性	標稱值
主機
尺寸	180mm×90mm×55mm
重量	0.6kg
整機
尺寸	360mm×285mm×260mm
重量	4.2kg
機箱防水等級	IP67

MEYB-T1 避雷器帶電測試儀遵循的標準
《DL474.5—2006現場絕緣試驗實施導則—避雷器試驗》
《DLT 596-2005 電力設備預防性試驗規程》
《DLT987-2005氧化鋅避雷器阻性電流測試儀通用技術條件》
《GB/T 6587-2012電子測量儀器通用規范》
《Q/CSG114002-2011電力設備預防性試驗規程》
以及上述規范所引用的規范性文件。
