    當前位置:首頁 > 資料中心 > 檢測技術

    檢測技術

    MEBP-300P互感器綜合測試儀產品硬件結構

    來源:MEBP-300P互感器綜合測試儀產品硬件結構    更新時間:2018-04-23

    MEBP-300P互感器綜合測試儀產品硬件結構

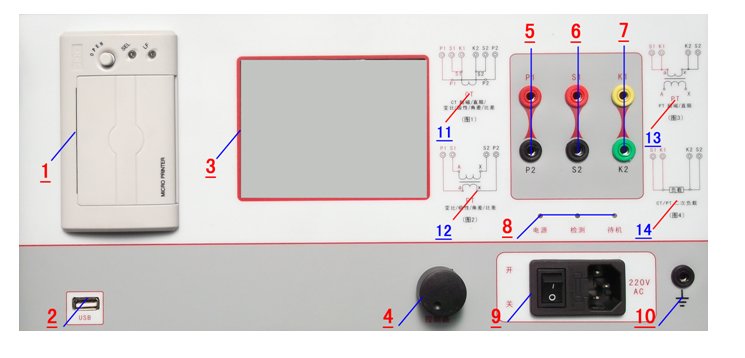

    6.1.面板結構: (圖1)


    圖1
    6.2.面板注釋:
    1 —— 打印機
    2 —— USB
    3 —— 顯示
    4 —— 控制器
    5 —— 測CT時,一次側電壓測量端,接CT一次側;
    測PT時,二次側電壓測量端,接PT二次側。
    6 —— 測CT時,一次側電壓測量端接,CT二次側;
    測PT時,一次側電壓測量端,接PT一次側;
    測PT勵磁/直阻時,S1與K1、S2與K2短接后,接被測PT二次側;
    測CT/PT二次負荷(負載)試驗,S1與K1、S2與K2短接后,接被測負載。
    7 —— 測PT勵磁/直阻時,K1與S1、K2與S2短接后,接被測PT二次側;測CT/PT二次負荷(負載)試驗,K1與S1、K2與S2短接后,接被測負載。
    8 —— 工作指示燈(電源燈,工作燈,待機燈)
    9 —— 主機開關、主機保險、主機電源插座(220V AC)。
    10 —— 接地
    11 —— CT勵磁、直阻、變比、極性、角差、比差試驗接線簡圖
    12 —— PT變比、極性、角差、比差試驗接線簡圖
    13 —— PT勵磁、直阻試驗接線簡圖
    14 —— CT/PT二次負荷試驗接線簡圖


    上一篇:MEBP-300P互感器綜合測試儀操作說明

    下一篇:MEBP-300P互感器綜合測試儀工作條件要求
