變壓器感應耐壓測試儀

來源：m.anfufu.com 更新時間：2021-04-06

變壓器感應耐壓測試儀

廠家簡介
武漢摩恩提供變壓器感應耐壓測試儀廠家價格、變壓器感應耐壓測試儀廠家報價，產品選型，技術支持，是為滿足上述要求而設計制造，其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。

變壓器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
變壓器感應耐壓試驗裝置是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，變壓器感應耐壓試驗的需要。

變壓器感應耐壓測試儀廠家技術參數
1. 容量：10kVA
2. 輸入電壓：AC，三相，380V±10%。
3. 電源頻率：50Hz。
4. 輸出電壓：0～400V。
5. 輸出頻率：50Hz，100Hz，150Hz，200Hz（可選）。
6. 波形畸變率：<3%。

變壓器感應耐壓測試儀升壓變技術參數
1.額定容量：10kVA
2.輸入電壓：350V
3.輸出電壓：1KV
4.輸出電流：10A

變壓器感應耐壓測試儀使用說明

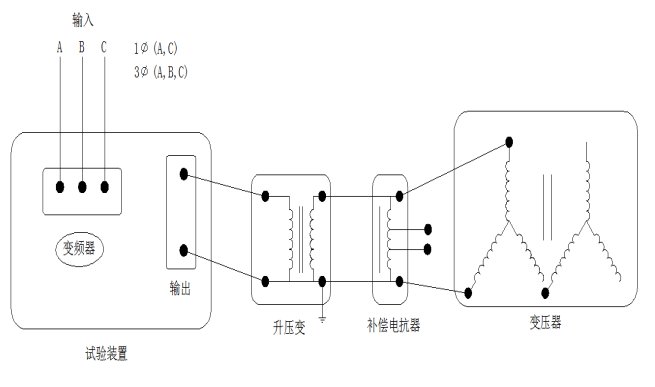

本裝置的電源、控制為一體式設計，即電子式多倍頻試驗控制箱。并設有過流、過壓保護。其構成框圖如圖1所示。

圖 1
備注：補償電感并聯在變壓器的低壓繞組兩端，
補償電抗器L0為公共端，其中L0L1端為0.3H，L0L2端為0.5H.

變壓器感應耐壓測試儀具體使用方法如下：
1)首先在不使用補償電抗器時，根據現場試驗多倍頻輸出電流情況，如果能達到試驗電壓要求就不需要用補償電抗器。
2)在沒有使用補償電抗器時，根據現場試驗多倍頻輸出電流情況，如果電流過大電壓也達不到試驗要求，但試驗電壓能超過一半時就用補償電抗器抽頭L0L2。
3)在沒有使用補償電抗器時，根據現場試驗多倍頻輸出電流情況，如果電流過大電壓也達不到試驗要求，但試驗電壓沒能超過一半時就用補償電抗器抽頭L0L1。

變壓器感應耐壓測試儀裝箱清單
1. 變壓器感應耐壓測試儀一臺
2. 多倍頻補償電抗器一臺
3. 升壓變一臺
4．使用說明書及試驗報告一份
5．接地線、試驗連接線一組
6．產品合格證及保修卡一份
