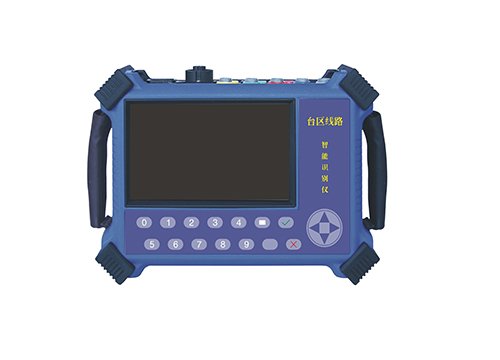

臺區線路識別儀

來源：m.anfufu.com    更新時間：2020-07-02

臺區線路識別儀功能特點

臺區線路識別儀是一種全數字化、多功能、智能化的識別儀，有主機和分機之分，其有如下功能特點：
● 過零點發送信號
分機在過零點發3.3毫秒的連續電流信號(固定頻率)，避開強干擾時刻。利用過零點特性，可以區分相別。
● 信號為連續電流信號
連續電流信號占用很窄的頻帶，采用窄帶通訊的解調方法。頻帶外的信號，包括基頻到100次諧波電流，都不會影響主機的解調。
● 阻帶特性好的窄帶濾波器
主機有阻帶特性非常好的帶通濾波器，將頻帶外的信號濾除。即使是1000A的50Hz基頻電流信號，也不會影響接收性能。
● 主機三信道三相同時解調
● 主機工作模式：分開關和分相別
分開關：一個鉗子鉗三相的火線。無論是那一相的信號，都可同時解調。三相電壓任一相的信號不分相別同時解調。
分相別：一個鉗子鉗一相的火線或電壓方式。主機只在此相電壓的過零點才接收數據，可以精確的區分出相別。電壓方式時，三相信號只在過零點解調，可以區分相別。
● 分機有四種工作模式
發送信道有3種可選或者是選這3種的自動交替輪換，即：
1號信道：頻率zui低的信道，為電流方式首選信道。
2號信道：在1號信道受干擾時使用。
3號信道：頻率zui高的信道，在諧波影響1、2號信道時使用。 為電壓方式首選信道。
交替信道：以上三種方式的依次自動輪換。
● 分機發射的電流信號小
分機只在過零點附近發射電流，信號大小為3A， 不會對電網產生影響， 也不會干擾電力設備和用戶設備。 信號有方向性， 能量由變壓器提供， 理論上只在變壓器和分機間才有電流信號。據此，可查出電流的走向來區分開關。發射的電流信號同時在電網上產生電壓信號，此電壓信號可被主機接收并判別。信號沒有方
向性。可實現主機和分機不在同一相，主機在離分機距離變壓器更遠的地方接收
到信號。
● 精確的信號質量
電流傳輸在理想情況下不會衰減。但是由于線路上有分散并聯的電容，電容可以提供電流信號，就如同無功補償一樣。電流傳輸也會有信號衰減。
精確的信號質量測量，不僅可以在信號衰減40倍時能正常識別，還可以區別信號在開關之間串擾的大小，以確定信號來自哪一個開關。
電流的傳輸在相間串線信號很微弱，不會影響識別。在臺區間的串擾更微弱，在實際的測試中，看不到臺區間的串擾信號。
電壓信號衰減小，可在離分機很遠的地方接收到信號。整個臺區的三相都可接收
到信號。僅普查臺區時，設置為電壓模式更有效。
● 一屏顯示
所有內容一屏顯示，現場操作直觀簡便，不用翻屏。
● 記憶設置
設置好工作模式后，關機后再開機直接進入此工作模式。
● 操作簡便，智能化判斷分機需設置分機號、信道。
主機需設置電流鉗或電壓、主機號、工作模式。
主機接收到信號后，根據信號質量，將zui大信道質量的鉗子或電壓所在的相別、主機號、信號質量通過載波，發回分機。
當在一個臺區有多主機，且不止一個主機接收到信號時，分機可以接收到幾個主機發回的數據。分機根據信號質量大小，顯示zui大信號質量的主機號、相別、信號質量。當zui大的兩個信號質量差別很小時，會顯示兩個主機號，提請關注并改變方法再測試一次。

● 方便使用的柔性鉗
柔性鉗，可以直接鉗住三相母排，也可鉗住三相開關的出線。只鉗零線和同時鉗三相線，理論上是一樣的。在信號衰減很大時，可以將柔性鉗多繞一匝，將信號質量提高一倍。
● 可以識別臺區、分支開關、開關箱、以及用戶端的相別電流方式，可以徹底查清電力線走向。
● 數據回復
使用國網認證的成熟的通訊模塊，并加大功率，以適應臺區識別的需要。無線方式，空曠zui大距離達到3km。

多種電源選擇
可使用端子220V交流電源、外接交流電源、電池、充電器的方式給儀器供電。

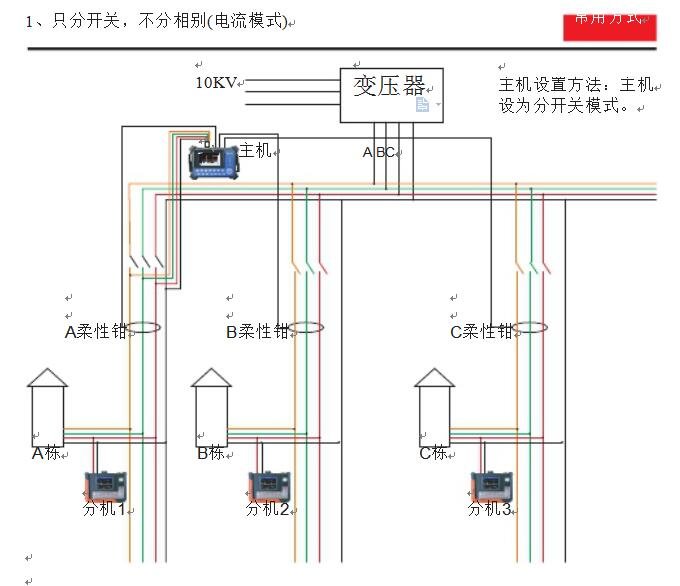

臺區線路識別儀功能及接線示意圖


● 非常寬的電壓適應范圍和電磁兼容性能，適應zui嚴酷的電力環境。
1、只分開關，不分相別(電流模式)
常用方式
● 多種工作配置方式
在一個臺區，可同時工作的主機zui多8臺，分機16臺。可同時檢查的開關為24個。
主機設置方法：主機
設為分開關模式。
本儀器可以一臺主機帶多個分機(zui多16個分機)，主機自動識別不同分機序列號；
或者多臺主機(zui多8個)帶一個分機，分機自動識別主機的序列號；根據不同的臺區現場，實現一對多或多對多的臺區測試方式，zui大簡化現場的工作量。如果兩個臺區同時工作，兩個臺區的主機之和zui多8臺，分機16臺。
● 零線檢測功能
三相四線式的負控和電能表，如果零線沒接或接觸不良，會造成三相不平衡。本
主機可測試零線的接觸狀態。
● 主機可識別相序，以判斷電壓是否接錯。
● 相位檢測功能
分機接收主機信號來判斷當前所在的相位，并可檢測用戶側的零火線是否反接。
主機顯示三相電壓的相位，以判別是正相序還是逆相序。
● 自檢功能
主機自動檢測自身是否損壞，并提供聲光報警。
● 照明功能
分機自帶高亮電筒，主機外置USB式電筒，方便現場照明及接線。
● 無線通訊功能(選配)
當現場干擾過大，載波通信無法將主機的信號回傳給分機，此時可選用無線通訊
功能，確保主機與分機之間的通訊暢通。
● 可選擇的管理功能
分機可接掃描槍，控制讀取電表的條形碼，并記錄臺區編碼和電表編碼。
與電腦通訊，上傳分機存儲的數據到電腦，實現報表，打印，無紙化管理。
● 阻燃絕緣的儀器外殼。

臺區線路識別儀技術參數

載波通信參數

項  目	內  容	項  目	內  容
通訊速率	400BPS	信號功率	2W
工作頻率	421KHZ	通訊方式	無主從、透明方式

無線數傳技術參數

項  目	內  容	項  目	內  容
工作電壓	+ 5V	zui大工作電流	1A
工作頻段	433MHz	高頻方式	2- FSK
模塊接口	TTL	工作速率	1200bps
zui大發射功率	1W	通信距離	空曠距離3000米
工作溫度	-30℃-+80℃

主機技術參數

項  目	內  容	項  目	內  容
測量電壓范圍	AC 100V-264V	工作電源范圍	AC 100V-264V
測量電壓精度	0.1%	工作電源頻率	50Hz
信號輸入方式	電壓通道、500A鉗、柔性鉗	工頻耐壓	AC 4.0KV 1分鐘5mA
信號質量范圍	100-5000	電快速瞬變脈沖群	差模 4.0KV
濾波器通帶	5.5K-10.5KHz	電快速瞬變脈沖群	共模 4.0KV
濾波器50Hz衰減	- 74db	浪   涌	差模 2.0KV
100次諧波衰減	- 20db	浪   涌	共模 4.0KV
工作溫度	-25℃-+70℃	重   量	2Kg
工作濕度	40%~95%	尺   寸	265x190x65mm
顯示屏	”4.3 16:9 工業級TFT寬彩屏

分機技術參數

項  目	內  容	項  目	內  容
測量電壓范圍	AC 100V-264V	工作電源范圍	AC 100V-264V
測量電壓精度	0.5%	工作電源頻率	50Hz
發送電流信號頻率范圍	5.5K-9.5KHz	工頻耐壓	AC 4.0KV 1分鐘5mA
發送電流信號大小	3A	電快速瞬變脈沖群	差模 4.0KV
工作溫度	-25℃-+70℃	電快速瞬變脈沖群	共模 4.0KV
工作濕度	40%~95%	浪   涌	差模 2.0KV
重   量	0.8Kg	浪   涌	共模 4.0KV
尺   寸	190x140x50mm
顯示屏	” 3.5 16:9 工業級TFT寬彩屏
