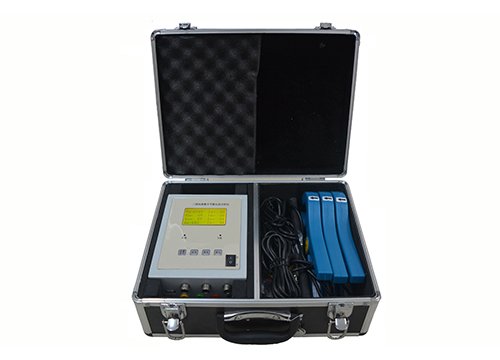

三相電參不平衡記錄分析儀

來源：m.anfufu.com    更新時間：2020-07-03

三相電參不平衡記錄分析儀主要特性
1、全中文顯示各相電壓、電流、有功功率、無功功率、功率因數。
2、實時監測線路的各相電壓、電流、有功功率、無功功率、功率因數，并存入U盤中。
3、通過讀取U盤中的數據，由上位機軟件將數據自動分析整理出來，計算出電流不平衡率，且能自動將各相電流、電壓、有功功率、無功功率、電流不平衡率以曲線形式直觀地表示出來，并能夠自動分析某一時段的數據，輸出報表。
4、采用鉗型電流互感器安裝拆卸方便，移動性強，適于各個配電臺區巡回檢測。
5、鉗型電流互感器的選擇（可定制）。
口徑：20mm
變比：100A/100mA      測量范圍0-250A
變比：300A/150mA      測量范圍0-450A
口徑：50mm
變比：600A/200mA      測量范圍0-800A



三相電參不平衡記錄分析儀主要技術指標
1、額定工作電壓：AC 220V/50Hz
2、工作溫度范圍：-20℃ —— +50℃
3、相對濕度：＜90％
4、U盤存儲時間：＞1年
5、存U盤間隔時間：1-99分鐘可設置
6、電流測量范圍：0-800A（選擇電流互感器）
7、電壓測量范圍：176V-264V
8、單相測量zui大功率：220kW
9、功率因數測量范圍：-1.0 — 1.0
10、精度：1.0級

三相電參不平衡記錄分析儀操作說明
設備正常運行界面
Ua=220V  Ia=100A
Ub=220V  Ib=100A
Uc=220V  Ic=100A
Sn:001   In=  0A

分別顯示三相電壓和三相電流，zui后一行依次顯示本機號碼和零線電流。
在當前界面下，按“選項”或“修改”鍵，可以查看電力參數的有功功率，無功功率、功率因數以及設備參數。
有功功率界面如下：分相有功功率及和相有功功率
Pa=  22.000kW
Pb=  22.000kW
Pc=  22.000kW
Pt=  66.000kW

無功功率界面如下：分相無功功率及和相無功功率
Qa= 1.000kvar
Qb= 1.000kvar
Qc= 1.000kvar
Qt= 3.000kvar

功率因數界面如下：分相功率因數及和相功率因數
COSФa=  0.999
COSФb=  0.999
COSФc=  0.999
COSФt=  0.999

設備參數界面如下：
本機號碼-001
存盤間隔-05分鐘
變比：200A:100mA
08-04-04   12:00

按“設置”鍵，進入設備參數設置界面
● 本 機 號 碼
○ 存 盤 間 隔
○ 日 期 修 正
○ 互 感 器 變 比
