電力線路接地點定位儀

來源：m.anfufu.com 更新時間：2020-09-23

使用

電力線路接地點定位儀

就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。
電力線路接地點定位儀設備組成

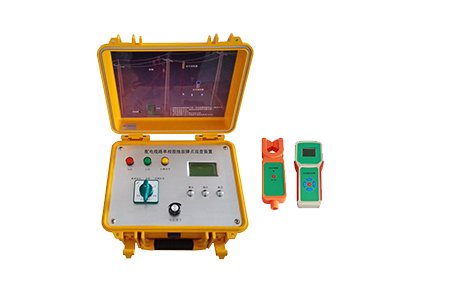

電力線路接地點定位儀是由信號發生裝置、信號采集器、信號接收定位器三部分組成。
（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。
（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。
（3）信號接收定位器：用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。

電力線路接地點定位儀特點及技術參數
1電力線路接地點定位儀特點
（1）通過絕緣桿操作，內部有熔斷保護裝置，操作安全可靠
（2）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用
（3）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度
（4）電流采集接收無線天線內置，確保鉗表絕對絕緣可靠
（5）背光顯示可以設置，方便夜間使用
（6）體積小、重量輕、操作簡單、攜帶方便

2電力線路接地點定位儀技術參數
（1）信號發生裝置
異頻電流輸出范圍：0-70mA
輸出精度：±1mA
輸出功率：50W
測量范圍：0-80k
檢測線路長度：大于100km
顯示方式：中文液晶，背光功能
LCD尺寸： 90mm*73mm
電源：鋰電池12V/12Ah
工作時間：大于4h
工作溫度：-10℃～+50℃
裝置尺寸：327mm*282mm*218mm
裝置重量： 8kg
（2）信號采集器
檢測方式：鉗形CT,積分方式
傳輸方式：433MHz無線傳送
傳輸距離：40m
鉗口尺寸：Φ33mm
測量范圍：0.1mA-100.0mA(異頻電流) 1A-600A（負荷電流）
測試精度：±1%
工作時間：大于10h
裝置尺寸：255mm*76mm*31mm
電源：堿性干電池1.5V*4
裝置重量： 340g
（3）信號接收定位器
顯示方式：中文液晶，背光功能
工作時間：大于10h
LCD尺寸：54mm*50mm
裝置尺寸：204mm*100mm*35mm
電源：堿性干電池1.5V*5
裝置重量：360g
