計量裝置綜合測試儀

概述
計量裝置綜合測試儀主要用于對10KV高壓用戶計量箱（含PT、CT）及二次回路的綜合誤差的測定。
該計量裝置綜合測試儀儀器保留了原有三相電能表現場校驗儀的所有功能，本測試儀器具有精度高、穩定性好、人機交互友好等特點。在測試計量裝置的綜合誤差時，本儀器采用了主分機模式，并借助了遠程無線通訊技術，現場準確迅速的測量各種電網參數以及綜合誤差。
本儀器的分機還可以單獨作為三相電能表校驗裝置。

計量裝置測試系統儀器組成
主機；
無線脈沖采樣器

計量裝置綜合測試儀功能特點
計量裝置綜合測試儀采用以高速浮點DSP處理器為核心的多處理器組合工作， 6通道同步保持16位ADC轉換器，保證電壓電流的同步計算。
計量裝置綜合測試儀采用8.4寸800×600分辨率工業級TFT液晶屏，顯示清晰、美觀、信息量大，可在一屏內完成被校表參數的設置、電參測量、誤差測試、向量圖等功能。
計量裝置綜合測試儀采用按鍵和觸摸屏結合的人機交互方式，操作方便。
計量裝置綜合測試儀具有144種錯誤接線判別（三相三線48種、三相四線96種）功能，并用文字準確清晰描述錯誤信息。
可以測試電網中三相電壓、電流的2~51次諧波含量以及總的諧波含量，并用柱形圖直觀顯示出來。
可以顯示電壓、電流各通道的波形。
內置電流互感器zui小2mA啟動，在高供高計時，可空載進行電能表錯接線判別。
內置大容量Flash存儲空間，USB通訊接口，可以即插即用上傳測試數據。
測試無盲區，可以測量國內外所有種類的電能表。
可以采用多種工作供電模式，既可以市電供電，也可以使用現場測試線路供電。

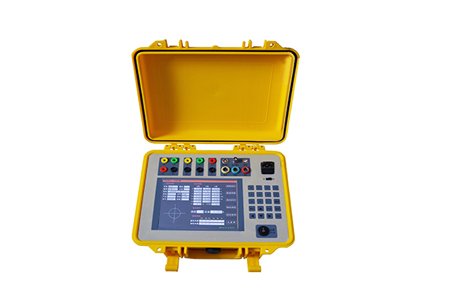

計量裝置綜合測試儀分機面板布局
分機面板布局如圖2.1-1所示：

圖2.1-1 面板布局
1)電壓接線端子
2)內置電流互感器接線端子
3)脈沖輸入插座
4)標準脈沖輸出插座
5)USB數據通訊端子
6)鉗形電流互感器接線端子
7)市電供電插座
8)電源選擇開關，市電或測試線路作為工作電源的選擇開關
9)鍵盤
10)總電源開關
11)液晶屏及觸摸屏
12)天線


計量裝置綜合測試儀分機可校驗的電能表類型
分機作為獨立儀器，可校驗三相四線（Y接法）有功及無功電能表，三相三線（V接法）有功及無功電能表，也可以校驗單相電能表。比如如下幾類電能表
三相四線3元件（Y接法）有功電能表。
三相四線3元件正弦無功（真無功）電能表。
三相四線3元件跨相無功電能表。
三相四線3元件內相角為60度無功電能表。
三相四線3元件內相角為90度無功電能表。
三相三線2元件（V接法）有功電能表。
三相三線2元件正弦無功（真有功）電能表。
三相三線2元件跨相無功電能表。
三相三線2元件內相角為60度無功電能表。
三相三線2元件帶附加電流線圈內相90度無功電能表。
