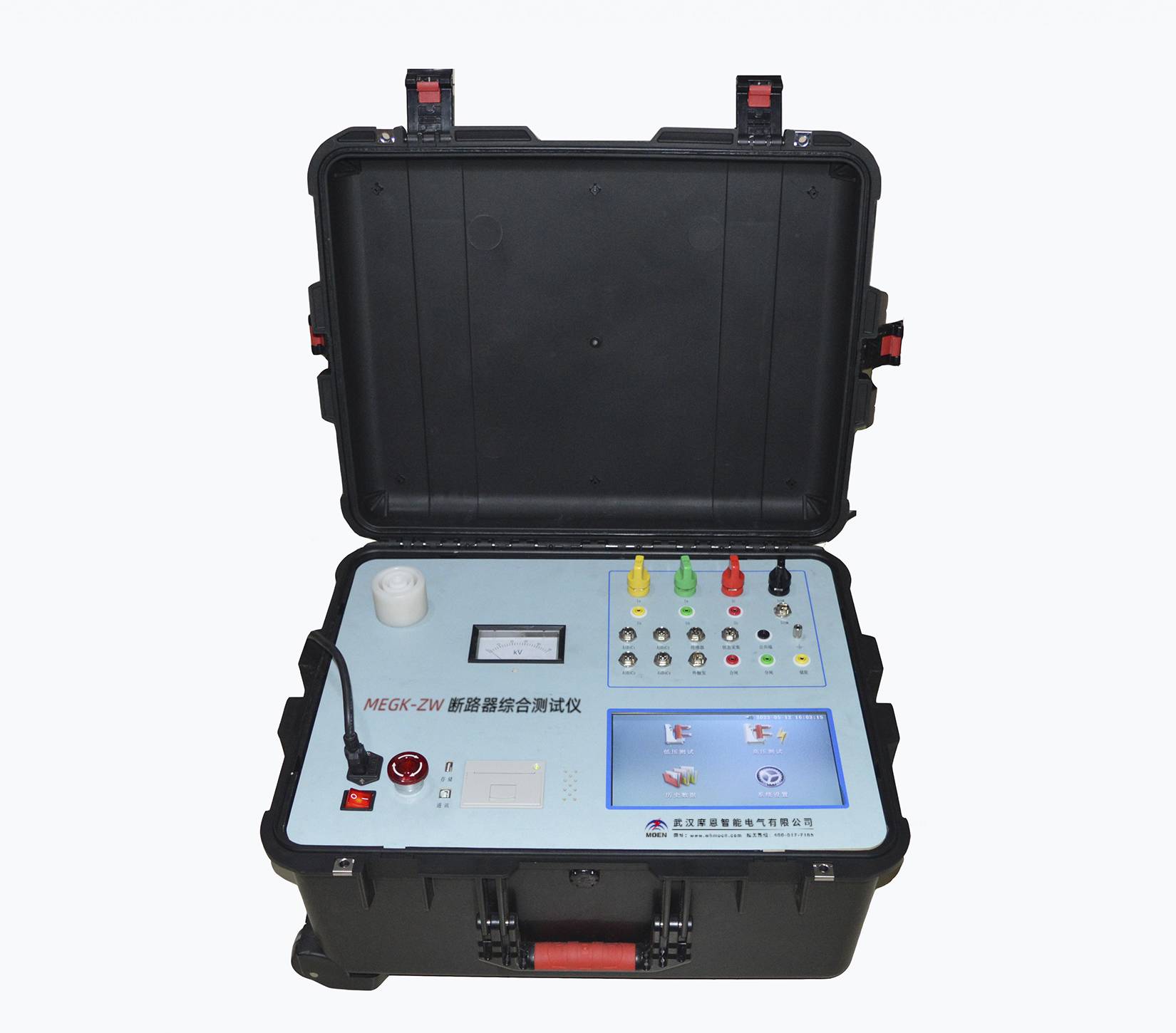

MEGK-8008斷路器機械特性綜合測試儀

執行標準： GB1984-2003《高壓交流斷路器》

產品別稱：斷路器機械特性綜合測試儀、高壓開關機械特性測試儀、高壓開關動特性測試儀、開關測試儀、高壓開關測試儀、開關機械特性測試儀、高壓開關特性測試儀、高壓開關綜合測試儀

產品特性：
※ 速度：量程：20.00m/s 分辨率0.01m/s;
※電流：量程：20.00A 分辨率：0.01A；
※ 輸入電源：220V±10% 50Hz；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

斷路器機械特性綜合測試儀

概述
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。斷路器特性測試儀即（高壓開關機械特性測試儀）是依據zui新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

◆斷路器機械特性綜合測試儀產品特點
⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。
⑵、高速熱敏打印機，方便現場打印測試數據。
⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
⑷、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
⑹、開關動作一次，得到所有數據及圖形。
⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、3路石墨。
⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。

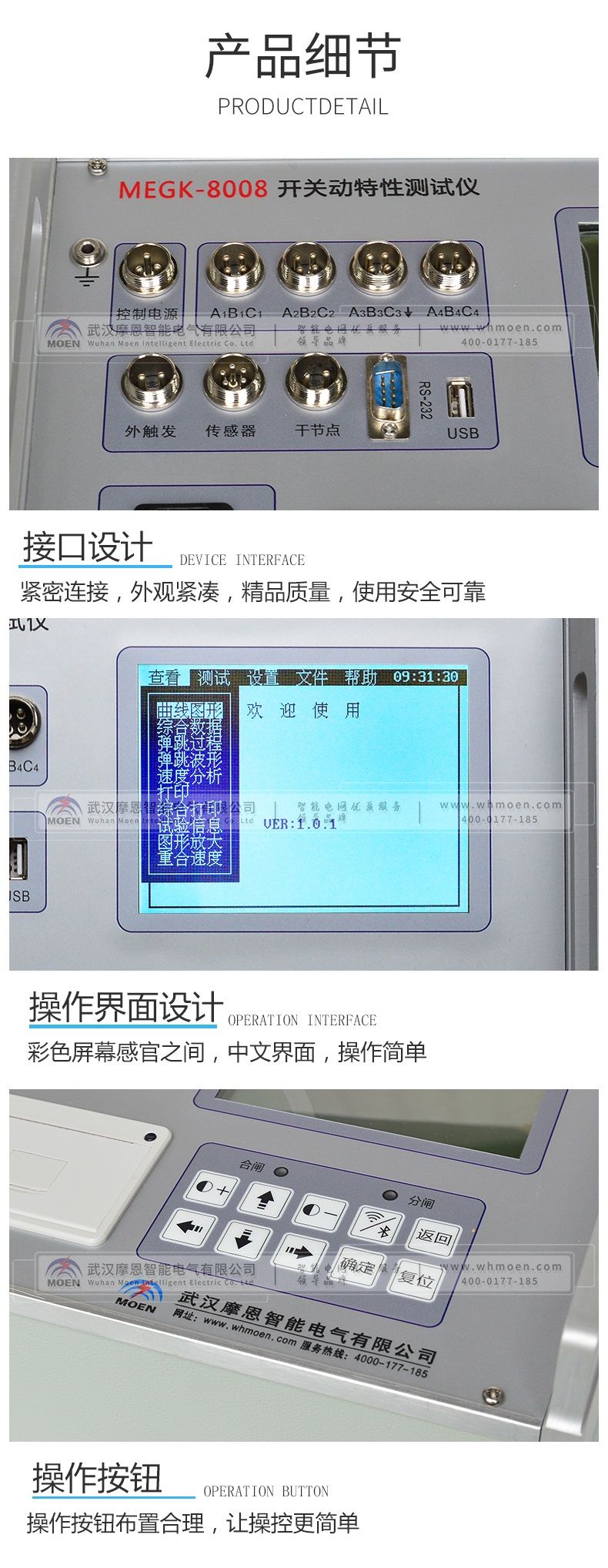

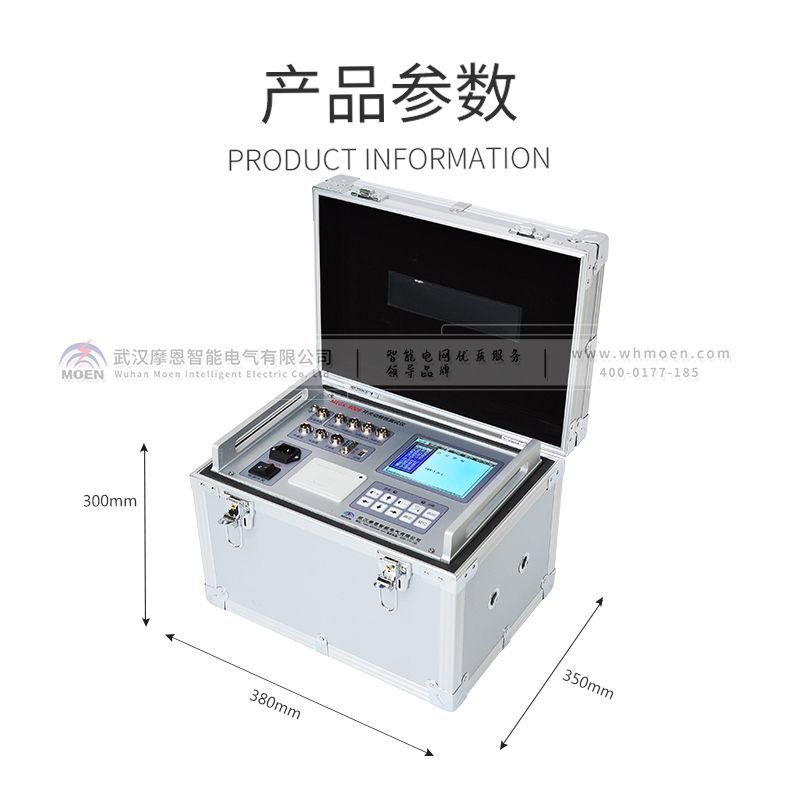

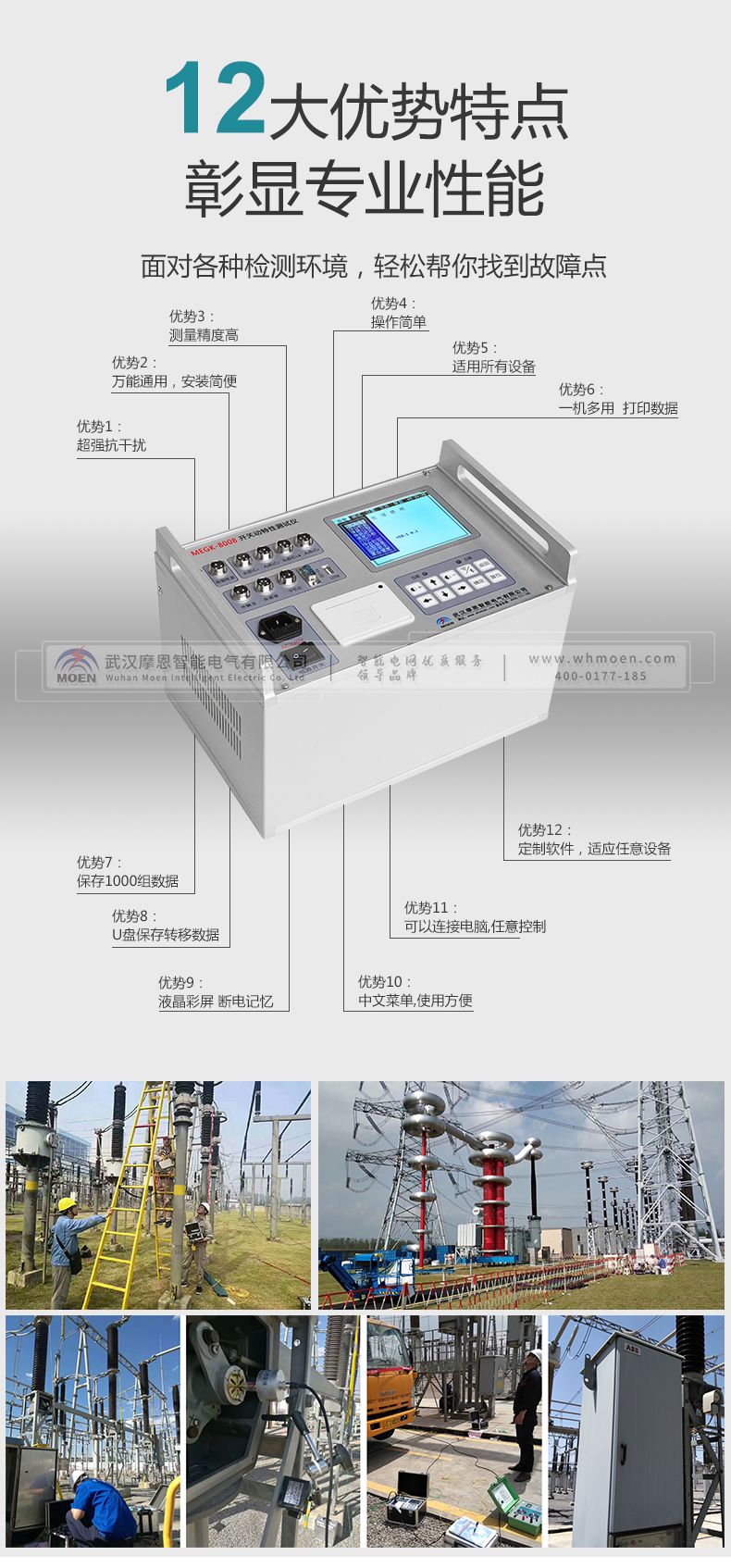

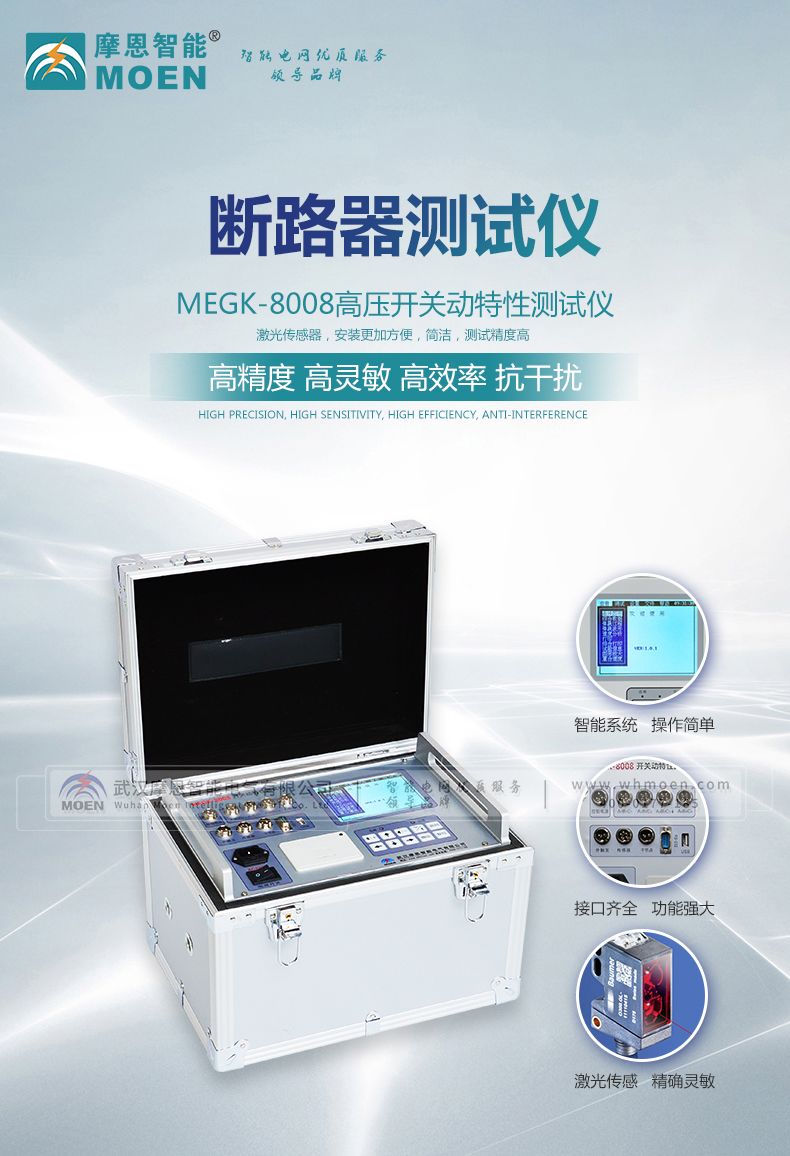

斷路器機械特性綜合測試儀詳情圖

◆斷路器機械特性綜合測試儀技術參數
1．時間測量：
12路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
內觸發測試范圍：0.01ms～20s，分辨率：0.01ms,
外觸發測試范圍：20s～200s，分辨率：0.1ms,
在200ms以內準確率：(0.1%t±0.1)ms
2．合閘電阻測量：
3/6路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘電阻投入時間
3. 測速范圍：20～10KΩ,分辨率0.1Ω，準確度：3%±1個字
4．石墨觸頭測量：
3/6路固有分閘（合閘）時間（選配）
分閘（合閘）相內不同期
分閘（合閘）相間不同期
測量電流：10A
5．速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
6. 測量范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s
0.5°角度傳感器 1周波/ 0.5°。
7. 行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
直線傳感器：50mm，分辨率:0.1mm，測量范圍：0-50mm。
360線傳感器：360о，分辨率:0.5о,測量范圍：5-1000mm。
8．電流顯示：zui大電30A,分辨率：0.01A
9．儀器電源：AC/DC 220V ± 10%；50Hz ± 2%。
10．直流電源輸出:
DC20～260V連續可調，
DC110V≤30A（短時），
DC220V≤ 20A(短時)
11．外觸發觸發電壓：AC/DC10-300V，電流≤120A
12. 隔離開關測量范圍：
⑴、電壓輸出：DC10～260V（可調）；
⑵、電源輸出時間：0.01-20秒（可設置）；
⑶、斷口信號zui大采集時間為200秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
13．主機體積：360×260×170mm
14．使用環境： -20℃~+50℃
15．相對濕度：≤90%
